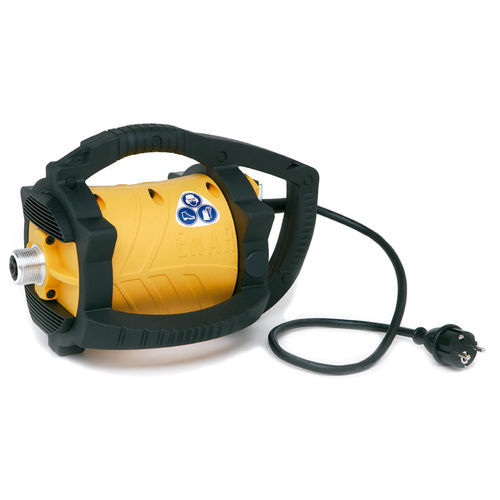

Elektrischer Rüttler DINGO

drehbarvertikalfür Betonteile

Produktbeschreibung
Der DINGO ist ein tragbarer einphasiger elektrischer Exzenter-Betonrüttler, ausgelegt für gelegentliche bis mittlere Einsätze zur Betonverdichtung. Das Außengehäuse schützt den Motor und erleichtert den Einsatz in vertikaler Lage und engen Bereichen.

Hauptmerkmale

• Schutzgriffe zur sicheren Handhabung und Schaltersicherung
• Verstärktes Kabel und sichere Verbindung zur Rüttelflasche
• Abriebfester Schlauch und abnehmbarer, verstellbarer Gurt
• Wasserdichter Ein-/Ausschalter und Lufteinlassfilter

Antriebswelle TDX / TDXE
Die TDX- und TDXE-Antriebswellen sind flexible Antriebswellen für AX-Rüttelflaschen mit verstärkten Anschlussenden zur Erhöhung der Lebensdauer.

• Netzverstärkung und inneres Stahlband
• Verstärkte, überarbeitete Enden
• TDXE für kleinere Rüttelflaschen (AX25, AX32)
• TDX für größere Rüttelflaschen (AX40, AX48, AX58)
• Vier ölgefüllte Lager und doppelte Abdichtung gegen Wassereintritt

Rüttelflasche AX
Die AX-Rüttelflasche ist eine überdimensionierte exzentrische Rüttelflasche mit gehärteter Stahlspitze, erhältlich in verschiedenen Durchmessern.

• Verfügbare Durchmesser: 25, 32, 40, 45, 48, 58 mm
• Verschiedene Übertragungs-Kombinationen: TAXE-TDXE, TAX-TDX, TBX-TDX etc.

Anwendungsbereiche
DINGO eignet sich für Bauwesen, Hoch- und Tiefbau sowie Sanierungsarbeiten, wo eine mobile, zuverlässige Betonverdichtung erforderlich ist. Kompatibel mit unterschiedlichen Nadel- und Übertragungskonfigurationen, besonders geeignet für vertikale Anwendungen und anspruchsvolle Umgebungen bei einfacher Wartung.

Technische Merkmale (Tabellen)
Motor DINGO (Vergleich)
DINGO 230V | DINGO 115V
ABMESSUNGEN: 345 x 244 x 229 mm | 345 x 244 x 229 mm
FREQUENZ: 50-60 Hz | 50-60 Hz
LEISTUNG: 2.300 W | 1.800 W
UMDREHUNGEN (U/min): 18.000 | 18.000
SPANNUNG: 230 V | 115 V
GEWICHT: 5,8 kg | 5,8 kg

TDX / TDXE (Übersicht)
Modell — Zugehörige Rüttelflasche — Länge — Typ — Gewicht
TDX 0,6 — AX 40 48 58 — 0,6 m — TDX — 2,6 kg
TDXE 0,6 — AX 25 32 — 0,6 m — TDXE — 2,6 kg
TDX 1 — AX 40 48 58 — 1 m — TDX — 3 kg
TDXE 1 — AX 25 32 — 1 m — TDXE — 3 kg
TDX 1,5 — AX 40 48 58 — 1,5 m — TDX — 3,5 kg
TDXE 1,5 — AX 25 32 — 1,5 m — TDXE — 3,5 kg
TDX 2 — AX 40 48 58 — 2 m — TDX — 4 kg
TDXE 2 — AX 25 32 — 2 m — TDXE — 4 kg
TDX 3 — AX 40 48 58 — 3 m — TDX — 5 kg
TDXE 3 — AX 25 32 — 3 m — TDXE — 5 kg
TDX 4 — AX 40 48 58 — 4 m — TDX — 6 kg
TDXE 4 — AX 25 32 — 4 m — TDXE — 6 kg
TDX 5 — AX 40 48 58 — 5 m — TDX — 7 kg
TDXE 5 — AX 25 32 — 5 m — TDXE — 5 kg
TDX 6 — AX 40 48 58 — 6 m — TDX — 8 kg
TDXE 6 — AX 25 32 — 6 m — TDXE — 8 kg

AX Rüttelflaschen (Übersicht)
Modell — Durchmesser — Länge — m³/h — UMDREHUNGEN (U/min) — Gewicht
AX 25 — 25 mm — 285 mm — 10 m³/h — 14.000 — 0,8 kg
AX 32 — 32 mm — 366 mm — 14 m³/h — 13.750 — 1,7 kg
AX 40 — 40 mm — 335 mm — 17 m³/h — 13.500 — 2,2 kg
AX 45 — 45 mm — 325 mm — 25 m³/h — 9.000 — 3 kg
AX 48 — 48 mm — 335 mm — 28 m³/h — 12.500 — 3,2 kg
AX 58 — 58 mm — 344 mm — 35 m³/h — 12.000 — 4,5 kg

Technische Spezifikationen (Zusammenfassung)

• Abmessungen (Gehäuse): 345 x 244 x 229 mm
• Motorgewicht: 5,8 kg
• Frequenz: 50-60 Hz
• Leistung: 2.300 W (230 V) / 1.800 W (115 V)
• Motordrehzahl: 18.000 U/min
• Spannungen: 230 V und 115 V
• AX-Rüttelflaschen: 25, 32, 40, 45, 48, 58 mm
• Übertragungen: TDX und TDXE (Längen 0,6 m bis 6 m)
