Motor-Rüttler FOX series

elektrischKeulenfür Betonteile

Produktübersicht

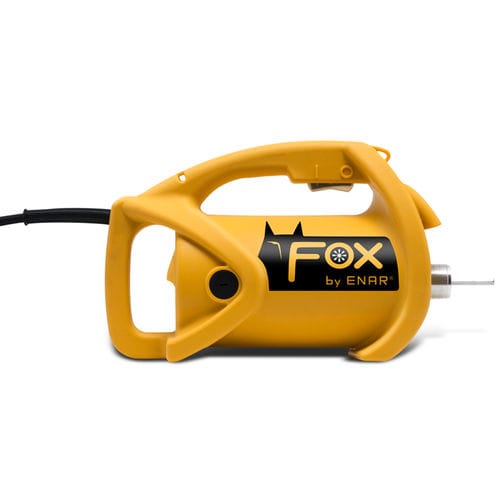

Der FOX ist ein tragbarer einphasiger elektrischer Exzenterrüttler mit internem Stabilisierungskäfig, der den Motor stützt und so Stabilität und Präzision verbessert.

• Verstärktes Anschlusskabel
• Hochfestes Gehäuse
• Abnehmbarer Tragegurt
• Übergroßer Motor mit Doppelisolation

Antriebswellen (TAX / TAXE / TDX / TDXE)
Die Antriebsoptionen decken kleine bis große Nadeldurchmesser ab und bieten zusätzlichen Schutz an der Verbindung zur Rüttelnadel.

• TAXE / TDXE: für AX25 und AX32 Nadeln
• TAX / TDX: für AX40, AX48 und AX58 Nadeln
• Netzverstärkung und inneres Stahlband; verstärkte Anschlussenden

Rüttelnadel (AX)
AX-Rüttelnadeln sind übergroße Exzenternadeln mit gehärteter Stahlspitze, ausgelegt für Betonverdichtung.

• Vier ölgeschmierte Lager
• Doppelte Dichtung zum Schutz gegen Wassereintritt

Anwendungsbereiche
Entwickelt für Betonverdichtung im Hoch- und Tiefbau sowie bei vertikalen Strukturen, wo kontrollierte Verdichtung und zuverlässiger Betrieb gefordert sind. Geeignet für Einsätze mittlerer Intensität und kompatibel mit einer breiten Palette von Nadeln und Antrieben für flexible Konfigurationen.

Technische Zusammenfassung (kompakt)

• Motorvarianten: FOX 230V - TAX / FOX 115V - TAX / FOX 115V NEMA - TAX / FOX 230V - TDX / FOX 115V - TDX / FOX 115V NEMA - TDX
• Motordaten: 354 x 150 x 216 mm | Drehzahl: 12.000 U/min | Frequenz: 50-60 Hz | Gewicht: 5,8 kg | Leistung: 2.300 W (230 V) / 1.800 W (115 V)
• Verfügbare Wellenlängen: 0,6 m, 1 m, 1,5 m, 2 m, 3 m, 4 m, 5 m, 6 m (modellabhängig)
• Nadeldurchmesser: 25, 32, 40, 45, 48, 58 mm (Beispiele: AX25: 285 mm, 10 m³/h, 14.000 U/min, 0,8 kg; AX32: 366 mm, 14 m³/h, 13.750 U/min, 1,7 kg; AX40: 335 mm, 17 m³/h, 13.500 U/min, 2,2 kg)
• Wartung: austauschbare Kohlebürsten mit automatischer Trennung, ergonomischer Hauptgriff mit integriertem Schalter
