Motor-Rüttler AVMU series

elektrischdrehbarfür Betonteile

Produktübersicht

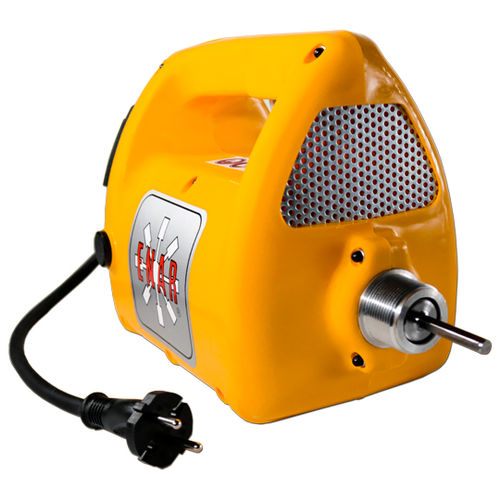

Der AVMU ist ein tragbarer einphasiger Elektrovibrator für Beton, konzipiert für Baustellen mit hoher Mobilitätsanforderung und einfacher Handhabung. Er eignet sich für Verdichtungsarbeiten an Fundamenten, Wänden, Säulen und anderen strukturellen Elementen bei Sanierungen oder kleineren bis mittleren Bauprojekten.

TAX-Antriebswelle
Die TAX‑Welle ist für größere AX‑Rüttelflaschen ausgelegt. Sie verfügt über Netzverstärkung und ein inneres Stahlband; die Enden sind revulkanisiert und verstärkt für eine dauerhafte Verbindung zur Flasche.

• Netzverstärkung und inneres Stahlband
• Revulkanisierte, verstärkte Enden

TAXE-Antriebswelle
Die TAXE‑Welle ist für kleinere Flaschendurchmesser (AX25 und AX32) vorgesehen und bietet zusätzlichen Schutz an der Verbindungsstelle zur Flasche.

AX‑Rüttelflasche (Poker AX)
Die AX‑Flasche ist eine übergroße Exzenter‑Rüttelflasche mit gehärteter Stahlspitze. Sie ist mit vier ölgeschmierten Lagern und einer doppelten Dichtung ausgestattet, um das Eindringen von Wasser zu begrenzen.

• Vier ölgeschmierte Lager
• Doppelte Dichtung gegen Wassereintritt

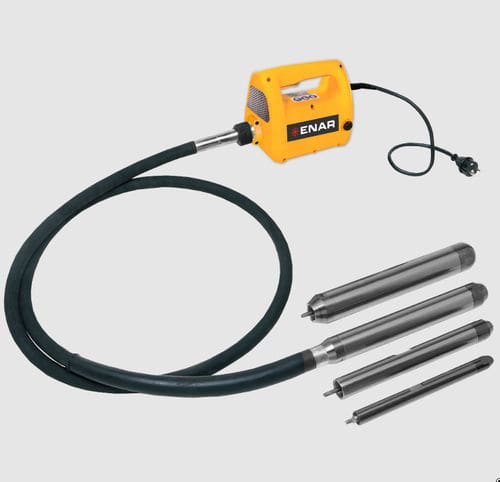

AVMU anpassen

• Motor AVMU: verfügbare Modelle AVMU 230V und AVMU 115V
• Wellenoptionen (TAX / TAXE): Längen von 0,6 m bis 6 m; Übertragungstyp TAX oder TAXE
• Flaschendurchmesser (Poker AX): AX 25, AX 32, AX 40, AX 45, AX 48, AX 58

Technische Merkmale — Motor AVMU
AVMU 230V | AVMU 115V
ABMESSUNGEN: 354 x 150 x 205 mm | 354 x 150 x 205 mm
FREQUENZ: 50‑60 Hz | 50‑60 Hz
LEISTUNG: 2.300 W | 1.800 W
UMDREHUNGEN (U/min): 18.000 | 18.000
SPANNUNG: 230 V | 115 V
GEWICHT: 5 kg | 5 kg

Technische Merkmale — Welle TAX (Übersicht)
TAXE 0,6 | TAX 1 | TAXE 1 | TAX 1,5 | TAXE 1,5 | TAX 2 | TAXE 2 | TAX 3 | TAXE 3 | TAX 4 | TAXE 4 | TAX 5 | TAXE 5 | TAX 6 | TAXE 6
ZUGEHÖRIGE RÜTTELFLASCHE: AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32 | AX 40 48 58 | AX 25 32
LÄNGE: 0,6 m | 1 m | 1 m | 1,5 m | 1,5 m | 2 m | 2 m | 3 m | 3 m | 4 m | 4 m | 5 m | 5 m | 6 m | 6 m
ÜBERTRAGUNGSTYP: TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE | TAX | TAXE
GEWICHT: 2,6 kg | 3 kg | 3 kg | 3,5 kg | 3,5 kg | 4 kg | 4 kg | 5 kg | 5 kg | 6 kg | 6 kg | 7 kg | 7 kg | 8 kg | 8 kg

Technische Merkmale — Poker AX (Übersicht)
AX 25 | AX 32 | AX 40 | AX 45 | AX 48 | AX 58
ZUGEHÖRIGE ÜBERTRAGUNG: TAXE‑TDXE | TAXE‑TDXE | TAX‑TDX | TBX‑TDX | TAX‑TDX | TAX‑TDX
DURCHMESSER: 25 mm | 32 mm | 40 mm | 45 mm | 48 mm | 58 mm
LÄNGE: 285 mm | 366 mm | 335 mm | 325 mm | 335 mm | 344 mm
m³/h: 10 | 14 | 17 | 25 | 28 | 35
UMDREHUNGEN (U/min): 14.000 | 13.750 | 13.500 | 9.000 | 12.500 | 12.000
GEWICHT: 0,8 kg | 1,7 kg | 2,2 kg | 3 kg | 3,2 kg | 4,5 kg

Anwendungen
Der AVMU ist für Betonverdichtungsarbeiten geeignet, bei denen Mobilität und einfache Handhabung erforderlich sind: Fundamente, Wände, Säulen und strukturelle Elemente bei Renovierungen oder kleineren bis mittleren Bauprojekten. Kompaktes Design, Tragegurt und integrierter Griffschalter ermöglichen den Einsatz in engen Bereichen.

Charakteristika / Technische Spezifikationen

• Tragbarer einphasiger Elektrovibrator für Beton
• Gewicht Motor: 5 kg
• Motorleistung: 2.300 W (230 V) / 1.800 W (115 V)
• Motorendrehzahl: 18.000 U/min
• Motorabmessungen: 354 x 150 x 205 mm
• Frequenz: 50‑60 Hz
• Verfügbare Flaschendurchmesser: 25, 32, 40, 45, 48, 58 mm
• Verfügbare Welllängen: 0,6 m bis 6 m
• Übertragungstypen: TAX (größere Flaschen) und TAXE (kleinere Flaschen)
• Merkmale: verstärktes Anschlusskabel, robustes Gehäuse, Tragegurt, integrierter Griffschalter, Luftfilter hinten, einfache von außen durchführbare Bürstenwechsel
