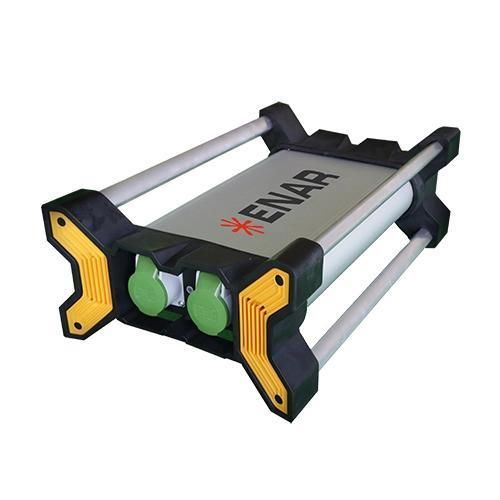

Wandler / Spannung / Strom BOXEL series

HochfrequenzLeistungIndustrie

Produktübersicht
Der elektronische Hochfrequenzumformer BOXEL ist kompakt und leicht und wurde für Hochfrequenz-Rüttelflaschen im Betonbereich entwickelt. Er liefert eine sichere 42V-Ausgangsspannung und ermöglicht den gleichzeitigen Anschluss mehrerer Rüttelspitzen, geeignet für anspruchsvolle Baustellen.

Hauptmerkmale

• Elektronische Frequenzregelung für stabile Vibrationen.
• Optimierte Leistung durch indirekte Kühlung.
• Schutzklasse IP65: beständig gegen Feuchtigkeit und Wassereintritt.
• Sicherheitsspannung: 42V zum Schutz des Bedieners.
• Galvanische Trennung durch Transformator.
• Robustes Gehäuse mit Stoßschutz.

Kabeloptionen
Erhältlich mit verstärktem Polyurethankabel (BQ) für intensiven Einsatz oder mit Gummimantel-Kabel (RN) für Standardanwendungen.

Anwendungsbereiche
Entwickelt für Bauwesen und Civil Engineering: Betonverdichtung auf Baustellen, Infrastrukturprojekte und Fertigungsstätten. Geeignet für intensive Innen- und Außenanwendung dank kompakter Bauweise und robuster Schutzart.

Vorteile

• LEICHT UND KOMPAKT: Geringeres Gewicht und Platzbedarf für einfache Handhabung auf der Baustelle; Aluminiumgehäuse mit Stoßschutz.
• HERVORRAGENDE LEISTUNG: Intelligente Steuerung hält Frequenz und Spannung optimal für verbesserte Verdichtungseffizienz.
• RUNDUMSCHUTZ: Harzbeschichtete Leiterplatte und Schutzart IP65 gegen Eindringen von Wasser, Stöße, hohe Temperaturen, Überspannungen und Überlast.
• NIEDRIGER WARTUNGSAUFWAND: Leiser, wartungsfreier Betrieb mit ca. 90% Energieeffizienz.

Verfügbare Modelle

• BOXEL 215
• BOXEL 225
• BOXEL 325
• BOXEL 215 BQ
• BOXEL 225 BQ
• BOXEL 325 BQ

Technische Daten (Kurzfassung)
MODELLE: BOXEL 215 | BOXEL 225 | BOXEL 325 | BOXEL 215 BQ | BOXEL 225 BQ | BOXEL 325 BQ
EINGANGSSPANNUNG: 230V 1~50-60HZ (alle Modelle) | MAX. EINGANGSLEISTUNG: 1,7 KVA | 2,7 KVA | 2,7 KVA | 1,7 KVA | 2,7 KVA | 2,7 KVA
AUSGANGSSPANNUNG: 42V 3~200 HZ (alle Modelle) | AUSGANGSLEISTUNG: 1,5 KVA 21A | 2,5 KVA 31A | 2,5 KVA 31A | 1,5 KVA 21A | 2,5 KVA 31A | 2,5 KVA 31A
AUSGÄNGE: 2 | 2 | 3 | 2 | 2 | 3 | KABEL: RN | RN | RN | BQ | BQ | BQ | GEWICHT: 10,5 kg | 11,8 kg | 12 kg | 10,5 kg | 11,8 kg | 12 kg

Charakteristiken / Spezifikationen

• Sicherheitsspannung: 42 V
• Galvanische Trennung durch Transformator
• Schutzart: IP65
• Kühlung: Indirekte Kühlung für optimierte Leistung
• Schutz: Harzbeschichtete Leiterplatte gegen Wassereintritt, Stöße, hohe Temperaturen, Überspannung und Überlast
• Energieeffizienz: ca. 90%
• Gewicht: 10,5–12 kg modellabhängig
• Eingangsleistung: 1,7 KVA oder 2,7 KVA modellabhängig
• Ausgangsleistung: 1,5 KVA 21A oder 2,5 KVA 31A modellabhängig
• Anzahl Ausgänge: 2 oder 3 modellabhängig
• Eingangsspannung: 230V einphasig 50–60 Hz
• Ausgangsfrequenzbereich: 3–200 Hz
