Schichtdickenmessgerät MiniTest 650

KupferStahlfür NE-Werkstoffe

Produktbeschreibung
Das MiniTest 650 zeichnet sich durch seine robuste Verarbeitung aus und eignet sich hervorragend zur Schichtdickenmessung in rauer Umgebung und auf abrasiven Oberflächen.

• Sandgestrahlter Stahl
• Schwerer Korrosionsschutz im Schiffbau
• Offshore- und Bergbauanlagen
• Plasmagespritzte Oberflächen

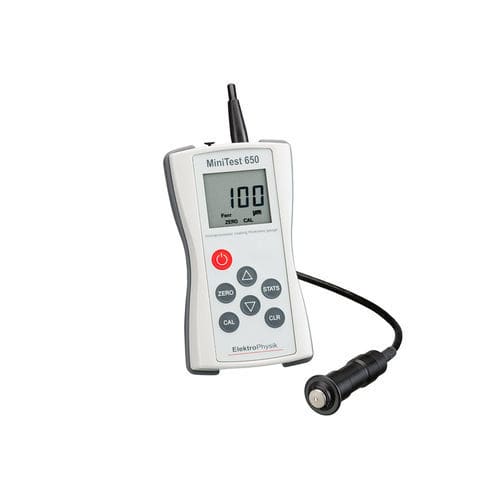

MiniTest 650 – Schichtdickenmessgerät mit fester Sonde
MiniTest 650 verfügt über eine fest angeschlossene, externe Sonde für unmagnetische Schichten auf Stahl und isolierende Schichten auf Nichteisenmetallen. Für Messungen auf rauen Stahloberflächen ist die F-Sonde mit speziellem Verschleißschutz ausgestattet, der lange Lebensdauer sicherstellt.

Modelvarianten
MiniTest 650 F

• Messung nichtmagnetischer Schichten (Lacke, Emaille, Chrom etc.) auf ferromagnetischen Untergründen (z. B. Bau- und Karosseriestahl)
• Statistikdisplay: Anzahl der Messwerte, Mittelwert, Standardabweichung, Maximum, Minimum
• Messbereich: 0 bis 3 mm
• Umschaltbare Maßeinheiten: µm oder mils
• Ein- und Zweipunktkalibrierung möglich

MiniTest 650 N

• Messung isolierender Schichten (Lacke, Emaille, Eloxal etc.) auf Nichteisenmetallen (Aluminium, Kupfer, Messing etc.)
• Statistikdisplay: Anzahl der Messwerte, Mittelwert, Standardabweichung, Maximum, Minimum
• Messbereich: 0 bis 2 mm
• Umschaltbare Maßeinheiten: µm oder mils
• Ein- und Zweipunktkalibrierung möglich

MiniTest 650 FN

• Messung nichtmagnetischer Schichten auf ferromagnetischen Untergründen und isolierender Schichten auf Nichteisenmetallen
• Statistikdisplay: Anzahl der Messwerte, Mittelwert, Standardabweichung, Maximum, Minimum
• Messbereich: 0 bis 2 mm
• Umschaltbare Maßeinheiten: µm oder mils
• Ein- und Zweipunktkalibrierung möglich

MiniTest 650 B-F

• Messung nichtmagnetischer Schichten auf ferromagnetischen Untergründen
• Messbereich: 0 bis 3 mm
• Voreingestellte Maßeinheit: µm oder mils (bei Bestellung angeben)
• Einpunktkalibrierung möglich

MiniTest 650 B-FN

• Kombinierte Messung auf ferromagnetischen und Nichteisen-Untergründen
• Messbereich: 0 bis 2 mm
• Voreingestellte Maßeinheit: µm oder mils (bei Bestellung angeben)
• Einpunktkalibrierung möglich

Anwendung

• Zerstörungsfreie Messung von unmagnetischen Schichten (Lacke, Emaille, Chrom, Zink) auf ferromagnetischen Grundwerkstoffen (z. B. Stahl)
• Messung isolierender Schichten (Lacke, Eloxal) auf Nichteisenmetallen (z. B. Aluminium, Kupfer, Zinkdruckguss)

Messverfahren

• Magnetinduktiv (F-Sonden) nach DIN EN ISO 2808, Verfahren 7C
• Wirbelstrom (N-Sonden) nach DIN EN ISO 2808, Verfahren 7D

Leistungsmerkmale

• Messung der Schichtdicke bis 2 mm bzw. 3 mm je nach Modell
• Universalsonde mit automatischer Substraterkennung für schnelle Messungen auf Stahl und Nichteisenmetallen
• Verschleißfeste Sondenpole mit hoher Lebensdauer
• USB-Schnittstelle zur Datenübertragung an einen PC
• Statistische Auswertung der Messdaten

Lieferumfang

• Gerät MiniTest 650 mit angeschlossener Sonde
• 3 Batterien AAA / LR03 / Micro
• Kontrollplatte(n), Kalibriernormale im Faltetui
• Bedienungsanleitung auf CD
• Kurzbedienungsanleitung
• Werkszertifikat
• Softtasche

Technische Daten

• Messbereich: Modell F (Stahl): 0 µm - 3000 µm / 120 mils; Modell N (NE-Metall): 0 µm - 2000 µm / 80 mils; Modell FN (Universal): 0 µm - 2000 µm / 80 mils
• Messunsicherheit: ± (2 % des Messwertes + 2 μm / 0.08 mils)
• Minimaler Krümmungsradius: 5 mm (0.2" konvex) / 25 mm (1" konkav)
• Minimale Messfläche: Ø 20 mm (0.8")
• Minimale Basismaterialdicke: Sensor F: 0,5 mm (20 mils); Sensor N: 50 µm (2 mils)
• Anzeige: 4-stellig (11 mm / 0.44”)
• Maßeinheiten: µm – mils, umschaltbar
• Kalibrierung: Standard, Ein- und Zweipunktkalibrierung
• Statistik: berechnet aus max. 9.999 Messwerten — Mittelwert, Standardabweichung, Anzahl, Minimum, Maximum
• Schnittstelle: USB
• Stromversorgung: 3 Micro-AAA-Batterien (für mehr als 10.000 Messungen)
• Abmessungen und Gewicht: Gerät: 70 mm x 122 mm x 32 mm / Sensor: Ø 15 mm x 62 mm
• Gewicht: 225 g
• Umgebungstemperatur: Gerät: 0 °C - 50 °C; Sensor: -10 °C - 70 °C
