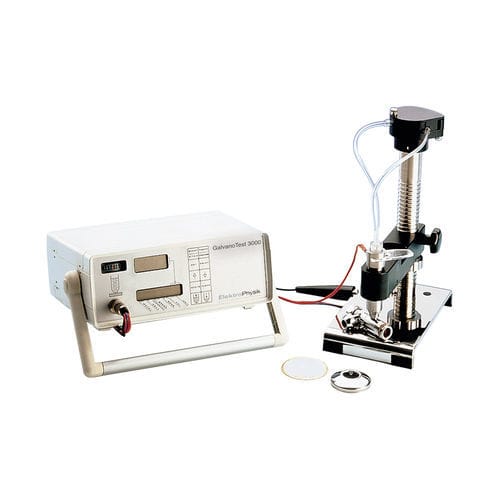

Schichtdickenmessgerät GalvanoTest 3000

MetallBenchtopcoulometrisch

Produktbeschreibung
Der GalvanoTest ist ein coulometrisches Schichtdickenmessgerät (anodisches Ablöseverfahren) zur Bestimmung der Dicke galvanischer Schichten wie Chrom, Nickel, Cadmium, Kupfer, Messing, Silber, Gold, Zinn und Zink auf metallischen und nichtmetallischen Untergründen. Die Dicke wird aus gemessener Strommenge und Zeit während der elektrolytischen Auflösung berechnet.

Produktinformation
Als Modell GalvanoTest 3000 erhältlich: großes Elektrolytvolumen mit Zirkulationspumpe für schnelle Serienmessungen; besonders geeignet für sehr kleine Teile und Messung von Goldschichten. Modell 2000 wird nicht mehr produziert. Kalibrierfaktoren und Einstellungen sind direkt anpassbar.

Anwendung

• Zerstörende Messung galvanischer Schichten (z. B. Cr, Ni, Cd, Cu, Messing, Ag, Au, Sn, Zn) auf metallischen und nichtmetallischen Substraten.

Messverfahren

• Coulometrisches Ablöseverfahren (anodische Auflösung nach Faraday): Elektrolyt und elektrischer Strom lösen die Metallschicht; aus der Ladungsmenge wird die Dicke berechnet.

Leistungsmerkmale

• 8 Ablösegeschwindigkeiten ca. 0,3–40 µm/min
• Messfleck 0,25–8 mm² (elektrolytbecher optional bis ≈16 mm²)
• Messbereich 0,05–75 µm
• Zubehör für Drahtmessung (Kathodenbecher) und Kleinteile
• Variable Abschaltempfindlichkeit für Legierungszonen
• Direkt einstellbare Kalibrierfaktoren; 10 voreingestellte Metalle + Sonderbeschichtungen

Lieferumfang

• Gerät GalvanoTest
• Standardstativ mit Messzelle und Pulsatordüse (GalvanoTest 2000)
• Messstativ mit integrierter Zirkulationspumpe und Messzelle Typ 1 (GalvanoTest 3000)
• Verbindungskabel Gerät – Stativ, Ringdichtungen, Masken
• Elektrolyte (auf Anfrage), Pipetten, Auffangflasche, Spritzflasche
• Hartgummierstift, Saugpapier, Bedienungsanleitung

Technische Daten

• Beschichtung/Substrat: >70 Standardkombinationen; ebene und gekrümmte Flächen; Kleinteile und Drähte; 10 voreingestellte Metalle (Cr, Ni, Cu, Messing, Zn, Ag, Sn, Pb, Cd, Au) + 8 Spezialbeschichtungen
• Messbereich: 0,05…75 μm
• Messzelle: mit Zirkulationspumpe (3000)
• Messfläche: Dichtring 4 mm²; Masken 1 mm² und 0,25 mm²; optionaler Becher 0,25–≈16 mm²
• Einstellungen: bis zu 8 Ablösegeschwindigkeiten (≈0,3–40 μm/min), einstellbare Kalibrierfaktoren, variable Abschaltgeschwindigkeit
• Daten: 18 Anwendungsspeicher, bis zu 2000 Messwerte; nichtflüchtiger Speicher für Kalibrierungen und Statistik
• Statistische Auswertung: Mittelwert, Standardabweichung, Variationskoeffizient, Anzahl, Min/Max; sofortige oder verzögerte Anzeige/Druck
• Schnittstellen: MiniPrint, RS232 C, analoger Ausgang; Elektrolyt‑Sättigungsalarm
• Messunsicherheit: ≈5 % der Anzeige auf 8 mm² nach Kalibrierung
• Netzversorgung: 110/220 V 50–60 Hz, 10 W
• Abmessungen & Gewicht: Gerät ≈260×250×100 mm, ≈2,5 kg; Stativ mit Pumpe ≈3,0 kg
• Zusatzfunktionen: Druckbare Spannungsverläufe zur Schnittstellenerkennung, Sprachmenü, Einheiten μm oder mils, beleuchtetes Voltmeter
