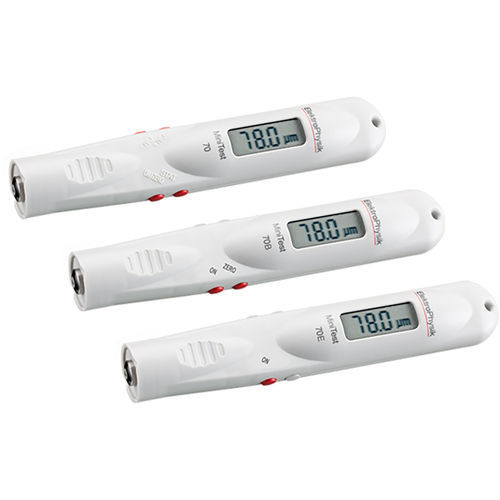

Schichtdickenmessgerät MiniTest 70 series

KupferStahlfür NE-Werkstoffe

Produktbeschreibung
Das MiniTest 70 ist ein Schichtdickenmessgerät im Stiftformat mit integriertem Sensor zur zerstörungsfreien Messung unmagnetischer Schichten (Farbe, Kunststoff, Chrom etc.) auf ferromagnetischen Untergründen (Stahl) sowie isolierender Schichten auf leitenden Untergründen (Aluminium, Kupfer, austenitischer Edelstahl). Federnd gelagerte, verschleißfeste Sondenpole erhöhen die Lebensdauer bei rauen oder abrasiven Oberflächen.

Vorteile / Kernfunktionen

• Präzise Messung bis 3 mm auf Stahl (F) und bis 2,5 mm auf Nichteisenmetallen (N).
• Kombisensor erkennt automatisch das Substrat und wählt Wirbelstrom‑ oder magnet‑induktives Messverfahren (Dual‑Sensor nicht bei Modell E).
• Verschleißfeste Sonden für lange Lebensdauer im industriellen Einsatz.
• Kompaktes, leichtes Design — ca. 80 g, Stiftformat für mobile Prüfungen.

Varianten

• MiniTest 70 F: Statistikanzeige (Anzahl, Mittelwert, Standardabweichung, Max, Min). Nur für ferromagnetische Untergründe (z. B. Stahl). Messbereich 0–3 mm. Ein‑ und Zweipunktkalibrierung.
• MiniTest 70 FN: Statistikanzeige. Geeignet für ferromagnetische und nicht‑ferromagnetische Untergründe (z. B. Aluminium, Messing). Messbereich 0–3 mm auf Stahl und 0–2,5 mm auf Nichteisenmetallen. Ein‑ und Zweipunktkalibrierung.
• MiniTest 70 B‑FN: Für ferromagnetische und nicht‑ferromagnetische Untergründe. Messbereich 0–3 mm (Stahl) und 0–2,5 mm (Nichteisen). Einpunktkalibrierung.
• MiniTest 70 E‑FN: Für ferromagnetische und nicht‑ferromagnetische Untergründe. Messbereich 0–3 mm (Stahl) und 0–2,5 mm (Nichteisen). Dual‑Sensorfunktionen je nach Modell eingeschränkt.

Anwendung

• Zerstörungsfreie Messung der Schichtdicke unmagnetischer Beschichtungen (Lacke, Emaille, Chrom, Zink) auf ferromagnetischen Grundwerkstoffen (z. B. Stahl).
• Messung isolierender Schichten (Lacke, Eloxal) auf Nichteisenmetallen (z. B. Aluminium, Kupfer, austenitischer Edelstahl, Messing).

Messverfahren

• Magnet‑induktiv (F‑Sensoren) gemäß DIN EN ISO 2808, Verfahren 7C.
• Wirbelstrom (N‑Sensoren) gemäß DIN EN ISO 2808, Verfahren 7D.

Leistungsmerkmale

• Messbereiche: F: 0–3 mm; N: 0–2,5 mm.
• Integrierte 32‑Bit Signalverarbeitung (modellabhängig) und automatische Substraterkennung für zuverlässige Messergebnisse in der Produktion.
• Gute Wiederholpräzision und Genauigkeit für Qualitätskontrollen (siehe technische Daten).
• Stromversorgung: 1 × AA (LR06); leichtes Gerät für mobile Prüfaufgaben.

Lieferumfang

• MiniTest 70 Gerät mit integriertem Sensor.
• Bedienungsanleitung.
• 1 × Batterie AA (LR06).
• Referenz/Nullplatte(n) und Kontrollstandards.
• Gürteltasche.

Technische Daten

• Geräteformat: kompaktes Stiftformat mit integrierten Sensoren; ca. 157 mm Länge, Ø 27 mm; Gewicht ≈ 80 g.
• Messbereiche: F: 0–3 mm (118 mils); N: 0–2,5 mm (95 mils).
• Genauigkeit: ±(1,5 μm + 3 % des Messwerts) bei Einpunktkalibrierung; ±(1,5 μm + 2 % des Messwerts) bei Zweipunktkalibrierung (modellabhängig).
• Wiederholpräzision: ±(1 μm + 1 % des Messwerts).
• Auflösung im unteren Bereich: 0,5 μm.
• Minimaler konvexer Krümmungsradius: 5 mm; minimaler konkaver Krümmungsradius: 40 mm.
• Minimale Substratdicke: F: 0,5 mm; N: 0,04 mm.
• Einheiten: metrisch / imperial umschaltbar.
• Kalibrierung: Standard, Ein‑ und Zweipunkt (je nach Variante).
• Statistik (F, FN Varianten): n, Mittelwert, Standardabweichung, Min, Max.
• Betriebstemperatur: −10 °C bis 60 °C. Lagerung: −20 °C bis 70 °C.
• Normenreferenz: DIN EN ISO 2808 (Verfahren 7C / 7D) und weitere Industriestandards.
