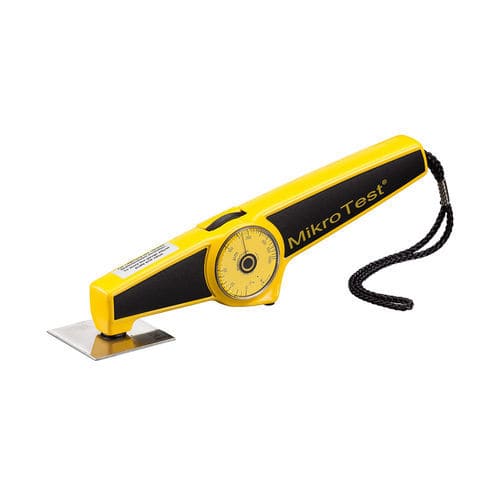

Schichtdickenmessgerät MikroTest series

KupferStahlfür NE-Werkstoffe

Produktbeschreibung
Das MikroTest ist ein mechanisches Schichtdickenmessgerät zur zerstörungsfreien Bestimmung nichtmagnetischer Schichten auf ferromagnetischen Substraten nach dem Prinzip der magnetischen Haftkraft. Das Metallgehäuse und der batterielose Betrieb eignen sich für anspruchsvolle industrielle Einsatzbedingungen.

Anwendungsgebiete

• Messung nichtmagnetischer Beschichtungen: Lacke, Farben, Emaille, Chrom und Zink auf Stahl.
• Galvanische Nickelschichten auf Stahl (Modell NiFe50).
• Galvanische Nickelschichten auf nicht-ferromagnetischen Untergründen (Modelle Ni50, Ni100) wie Aluminium, Kupfer oder Kunststoffe.

Modelvarianten und Bedienung
MikroTest 5

• Manueller Antrieb: Skalenrad bis Anschlag drehen, dann langsam rückwärts bis zum Lösen des Magneten.
• MikroTest 5 G — Messbereich 0–100 µm, für Galvanik und Lack auf Stahl.
• MikroTest 5 F — Messbereich 0–1 000 µm, für Lack auf Stahl.

MikroTest 6

• Automatischer Federantrieb mit Sperrvorrichtung: Skalenrad bis Anschlag drehen und Messablauf automatisch auslösen.
• MikroTest 6 G — 0–100 µm.
• MikroTest 6 F — 0–1 000 µm.
• MikroTest 6 S3 — 0,2–3 mm, für Emaille, Kunststoff, Gummi auf Stahl.
• MikroTest 6 S5 — 0,5–5 mm.
• MikroTest 6 S10 — 2,5–10 mm.
• MikroTest 6 S20 — 7,5–20 mm.
• MikroTest 6 Ni50 — 0–50 µm, Nickelschichten auf nicht-ferromagnetischen Untergründen.
• MikroTest 6 Ni100 — 0–100 µm.
• MikroTest 6 NiFe50 — 0–50 µm, Nickelschichten auf Stahl.

Messverfahren
Magnetische Haftkraft nach DIN EN ISO 2808, Verfahren 7A.

Leistungsmerkmale

• Zinkdruckgussgehäuse, robust für industrielle Nutzung.
• Langzeitstabiler Magnet, gefertigt von ElektroPhysik.
• Messbereiche von µm bis 20 mm, abhängig vom Modell.
• Gewichtskompensation für Einsatz in allen Lagen: waagerecht, senkrecht, überkopf.
• Messung an gekrümmten Flächen möglich.
• Rein mechanischer, batterieloser Betrieb.

Lieferumfang

• Gerät MikroTest.
• Bedienungsanleitung.
• Weiches Trageetui.

Technische Daten

• Bereiche: 6 S3: 0,2–3 mm; 6 S5: 0,5–5 mm; 6 S10: 2,5–10 mm; 6 NiFe50: 0–50 µm (weitere Varianten wie aufgeführt).
• Anwendungen je Variante: S3/S5/S10 — Emaille, Kunststoff, Gummi auf Stahl; NiFe50 — galvanisches Nickel auf Stahl (Stahl ST 33–ST 60).
• Messabweichung: S3/S5/S10 ±5% vom Messwert; NiFe50 ±2 µm und +8% vom Messwert.
• Mindestmessfläche (Ø): S3 30 mm; S5 50 mm; S10 50 mm; NiFe50 20 mm.
• Minimaler Krümmungsradius (konvex/konkav): S3 15 mm/25 mm; S5 15 mm/25 mm; S10 15 mm/25 mm; NiFe50 10 mm/25 mm.
• Minimale Substratdicke: S3/S5 1,0 mm; S10 2,0 mm; NiFe50 0,5 mm.
• Umgebungstemperatur: -20 °C bis 100 °C.
• Abmessungen: Gerät 215 × 55 × 29 mm; Koffer 235 × 185 × 46 mm.
• Gewicht: Koffer mit Gerät ca. 560 g.
