Trockenfilmdickenmessgerät MiniTest 700 series

Stahlfür NE-WerkstoffeSchicht

Überblick der Vorteile

• Sensorintegrierte digitale Signalverarbeitung (SIDSP) für schnelle, reproduzierbare Messwerte
• Verschleißfeste Sondenpole und hohe EMV-Störfestigkeit für industrielle Anwendungen
• Messbereich bis zu 35 mm je nach Sonde
• Grafische Menüs und Hilfetexte in 20 Sprachen für den Einsatz vor Ort

Produktinformation

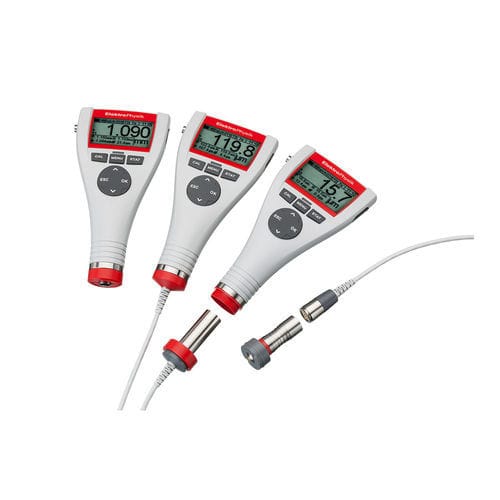

Die MiniTest 700 Serie umfasst drei Modelle zur zerstörungsfreien Schichtdickenmessung auf ferromagnetischen und leitfähigen Substraten: MiniTest 725 (Basis, integrierter Sensor), MiniTest 735 (Standard, externe kabelgebundene Sonde) und MiniTest 745 (flexibel, wechselbare Sonden per Kabel oder Bluetooth). Es stehen zwei Messmodi zur Verfügung: Einzelmodus (bis zu 70 Messwerte/min) und kontinuierlicher Modus (bis zu 20 Werte/s). Speicher- und Schnittstellenangaben sind modellabhängig.

MiniTest 725

• Fest eingebauter interner Sensor
• Speicher: bis zu 10.000 Messwerte in 10 Gruppen

MiniTest 735

• Externe, austauschbare Sonden mit Kabelanschluss
• Speicher: bis zu 10.000 Messwerte in 10 Gruppen

MiniTest 745

• Wechselbare Sonden — intern, extern (Kabel) oder drahtlos (Bluetooth)
• Speicher: bis zu 100.000 Messwerte in 100 Gruppen

Sensorik (SIDSP)
SIDSP (Sensor Integrated Digital Signal Processing) integriert einen Mikroprozessor im Sensorkopf zur Erfassung, Filterung und Vorverarbeitung der Messwerte. Vorteile: gesteigerte Präzision und Reproduzierbarkeit, Temperaturkompensation, polierte verschleißfeste Sondenpole, individuelle Werkskalibrierung, automatische Leitwertkompensation bei NE‑Metallen und Messbereiche bis 35 mm je nach Sonde.

Einsatzgebiete

• Messung an Kleinteilen, in Nuten und engen Bereichen (Miniatursensoren Ø 2,5 mm)
• Karosseriekontrolle und variable Geometrien
• Flugzeugbau mit unterschiedlichen Legierungsleitwerten
• Messung in Bohrungen und schwer zugänglichen Stellen (Rohrsonden)
• Korrosionsschutz an großen Stahlkonstruktionen (umfangreiche Vor‑Ort‑Messungen)
• Staubige oder feuchte Umgebungen (Heavy‑Duty‑Sonden)
• Dicke Schichten (z. B. F15‑Sonde bis 15 mm auf Stahl) und stark abrasive Oberflächen (Spezialsonden)

Bedienung und Datenübertragung
Bedienung über grafisches Menü mit mehrsprachigen Hilfetexten. Vorgefertigte Kalibrierprozeduren nach internationalen Normen und spezieller Messmodus für raue Oberflächen. Datenaustausch via USB oder Bluetooth zu PC, Tablet oder Smartphone. Lieferumfang beinhaltet MSoft 7 basic; Upgrade auf MSoft 7 professional möglich.

Messverfahren

• Magnetinduktion (F‑Sensoren) nach DIN EN ISO 2808 Verfahren 7C
• Wirbelstrom (N‑Sensoren) nach DIN EN ISO 2808 Verfahren 7D

Merkmale

• Hohe Messgenauigkeit (typisch bis 15 mm je nach Sonde)
• USB‑ und Bluetooth‑Schnittstellen für Datenexport und Druck
• SIDSP für erhöhte Genauigkeit und Reproduzierbarkeit
• Universalsonden mit automatischer Substraterkennung (Stahl / NE‑Metalle)
• Lange Lebensdauer der Sonden durch verschleißfeste Pole
• Umfangreiche Statistikfunktionen und konfigurierbare Blockstatistiken
• Speicherkapazität: 10.000 Messwerte (725/735) oder 100.000 Messwerte (745)
• Grafikdisplay mit einstellbarer Beleuchtung und Benutzerführung in 20 Sprachen

Lieferumfang

• Schichtdickenmessgerät MiniTest 725, 735 oder 745
• SIDSP® Sensor nach Wahl
• Umhängetasche mit Gürtelclip
• Kalibrierset mit Normale und Referenz‑Nullplatte(n)
• Mehrsprachige Bedienungsanleitung auf Datenträger
• Transportkoffer aus Kunststoff
• 2 x AA‑Batterien (LR06)

Technische Daten

• Sondentypen: 725 = intern fest; 735 = extern kabelgebunden; 745 = intern/extern wechselbar
• Messserien (Gruppen): 725 = 10; 735 = 10; 745 = 100
• Speicher: 725 = 10.000; 735 = 10.000; 745 = 100.000 Messwerte
• Kalibrierung: Werkskalibrierung, 1/2/3‑Punkt, Spezialkalibrierung für raue Substrate, einstellbarer Offset
• Normen/Prozeduren: ISO 19840:2004(E), SSPC‑PA2, SS 184160, AS 3894.3, DIN EN ISO‑Normen
• Grenzwertüberwachung: optische und akustische Signale
• Einheiten: µm, mm, cm / mils, inch, thou
• Schnittstellen: Bluetooth® 4.0 / Bluetooth Smart®, Mini‑USB
• Drucker: Standard ASCII‑Drucker oder ElektroPhysik Bluetooth‑Drucker
• Stromversorgung: 2 x AA (LR‑06) oder wiederaufladbare NiMH AA (HR6)
• Betriebstemperatur: -10 °C bis +60 °C
• Lagerungstemperatur: -20 °C bis +70 °C
• Abmessungen: 157 x 75,5 x 49 mm
• Gewicht: ca. 175 g (725/745), 210 g (735) je nach Sonde
