Industrie-Analysator PFA8C11-12 ZEPTO 96

SpannungOberschwingungEnergie

Übersicht

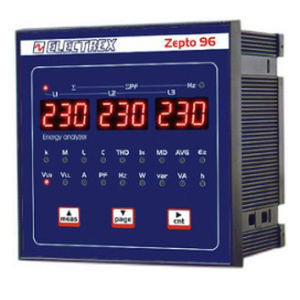

Der ZEPTO 96 Cod. PFA8C11-12 ist ein 96×96 Multimeter/Energieanalysator für industrielle Stromversorgungen. Er liefert über 50 Messgrößen, darunter Neutralleiterstrom, THD für Spannung und Strom, RMS-Messung bis zum 31. Oberton, rollierende und maximale Leistungsanforderung sowie teilweise und gesamte Wirkleistung und Blindenergie. RS485 (Modbus), 1 digitaler Eingang und 2 isolierte digitale Ausgänge. CT-Eingang 1-5 A. Nennversorgung 230-240 Vac. Genauigkeit: 0,5% bei U und I; Klasse 1 für Wirkleistung, Klasse 2 für Blindleistung (EN62053-21).

Hauptmesswerte und Funktionen

• Über 50 Messwerte (inkl. Neutralleiterstrom)
• THD-I (Gesamtharmonische Verzerrung Strom) und THD-U (Spannung)
• RMS-Messung bis zum 31. Oberton
• Rollierende Nachfrage und Maximalbedarf
• Teilweise und gesamte Wirkleistung (Ea)
• Blindenergie (Er)

Kommunikation und I/O

• RS485 Schnittstelle (Modbus-Protokoll)
• 1 digitaler Eingang
• 2 isolierte digitale Ausgänge

Anzeige und Bedienoberfläche

• 3 × 3-stellige LED-Hochsichtbarkeitsanzeigen

Technische Daten

• Produktcode: PFA8C11-12
• Modell: ZEPTO 96
• Frontabmessungen: 96×96 mm
• Nennversorgungsspannung: 230-240 Vac
• Messsysteme: einphasig, 2-phasig, symmetrisch oder unsymmetrisch dreiphasig (max. 500 V zwischen Phasen)
• Verdrahtung: 2, 3 & 4 Leiter
• CT-Eingang: 1-5 A
• RMS-Harmonische Messung: bis zum 31. Oberton
• Spannungs-/Stromgenauigkeit: 0,5% bei U und I
• Energiegenauigkeit: Klasse 1 aktiv, Klasse 2 reaktiv (EN62053-21)
• Anzeigen: 3 × 3-stellige LEDs
• Digitale I/O: 1 DI / 2 DO (isoliert)
• Kommunikation: RS485 (Modbus)
• Betriebstemperatur: -10 bis +50 °C
• Maximale Phase-zu-Phase-Spannung: 500 V
