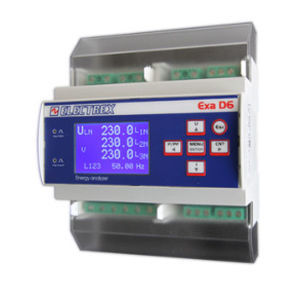

Überwachungs-Analysator PFAE6M1-0A EXA MID D6

für StromnetzLeistungSpannung

Übersicht
Energieanalysator für Messungen im Niederspannungsbereich, konform mit EN 50470-1 und EN 50470-3 sowie MID (Konformitätsbewertungsmodule B und F). Genauigkeit: Klasse 1 (EN 62053-21) und Klasse B (EN 50470-3). Geeignet für raue Umgebungen. Hintergrundbeleuchtetes grafisches LCD-Display. Hutschienenmontage, 6 Module. Versorgungsspannung 85 ÷ 440 Vac.

Hauptfunktionen und Merkmale

• Erfasst die Wirkarbeit (aktive Energie) je Phase
• Misst THD bei Spannung und Strom
• Misst den Neutralleiterstrom
• Erfasst MAX- und MIN-Spannungen
• Erfasst MAX-Strom und MAX-Leistung
• Mittlere Wirkleistung und Blindleistung über 1-minütiges gleitendes Fenster
• Laufzeitzähler der überwachten Last, aktivierbar durch interne Alarmierung über die Software Energy Brain
• RS485-Kommunikationsschnittstelle
• 2 Kalibrier-LEDs

Technische Daten

• Produktcode: Cod. PFAE6M1-0A
• Bezeichnung: EXA MID D6
• Genauigkeit: Klasse 1 (EN 62053-21); Klasse B (EN 50470-3)
• Normen: EN 50470-1, EN 50470-3, MID (Module B und F)
• Versorgung: 85 ÷ 440 Vac (Phase-Phase)
• Display: Hintergrundbeleuchtetes grafisches LCD
• Schnittstellen: RS485
• Montage: Hutschiene, 6 Module
• Gemessene Parameter: Wirkarbeit pro Phase; THD (Spannung und Strom); Neutralleiterstrom; MAX/MIN Spannung; MAX Strom; MAX Leistung
• Kalibrierung: 2 Kalibrier-LEDs
• Umgebung: geeignet für raue Umgebungen

Downloads
Produktdatenblatt und Installationsanleitung (PDF) verfügbar auf der Produktseite.
