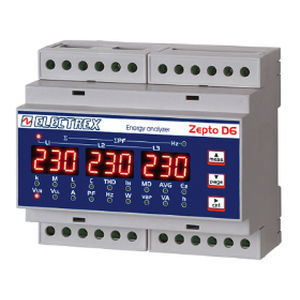

Überwachungs-Analysator PFA8611-02 ZEPTO D6

SpannungOberschwingungEnergie

Produktname
PFA8611-02 ZEPTO D6 RS485 230-240V Multimeter / Energieanalysator

Code
Cod. PFA8611-02

Übersicht
Mehr als 50 Messgrößen, darunter Neutralleiterstrom, THD-I und THD-U, rollierender Bedarf und Spitzenbedarf, teilweise und gesamte Wirkleistung (Ea) sowie Blindenergie (Er). RMS-Messung bis zur 31. Harmonischen. Spannung- und Stromgenauigkeit 0,5 %; Wirkleistungsgenauigkeit Klasse 1 und Blindleistungsgenauigkeit Klasse 2 (EN62053-21). Drei 3-stellige LED-Anzeigen mit hoher Lesbarkeit. Geeignet für Einphasen-, Zweiphasen- sowie symmetrische und unsymmetrische Dreiphasensysteme (max. 500 V Außenleiter-zu-Außenleiter). Verdrahtung: 2-, 3- und 4-adrig; geeignet für LT- und HT-Systeme. Stromeingang 1–5 A über Stromwandler. RS485-Schnittstelle (Modbus). Betriebstemperatur -10 bis +50 °C. Versorgung 230–240 Vac; andere Spannungen auf Anfrage.

Technische Daten / Spezifikationen

• Mehr als 50 Messgrößen (inkl. Neutralleiterstrom, THD-I, THD-U)
• Messung von rollierendem Bedarf und Spitzenbedarf
• Messung teilweiser und gesamter Wirkleistung (Ea)
• Messung der Blindenergie (Er)
• RMS-Messung bis zur 31. Harmonischen
• Spannungs- und Stromgenauigkeit: 0,5 %
• Wirkenergie-Genauigkeit: Klasse 1 (EN62053-21)
• Blindenergie-Genauigkeit: Klasse 2 (EN62053-21)
• Anzeige: 3 × 3-stellige LED-Anzeigen
• Unterstützte Systeme: Einphasen-, Zweiphasen-, symmetrische oder unsymmetrische Dreiphasensysteme (max. 500 V L-L)
• Verdrahtung: 2, 3 und 4 Leiter
• Stromeingang: 1-5 A über Stromwandler
• Kommunikation: RS485-Seriell (Modbus-Protokoll)
• Betriebstemperaturbereich: -10 bis +50 °C
• Stromversorgung: 230-240 Vac (andere Spannungen auf Anfrage)
• DIN-Baugröße: 6 Module (Hutschienenmontage)
• Produktfamilie: Zepto
• Optionen: andere Hardwarekonfigurationen, Versorgungen und I/O-Typen auf Anfrage
