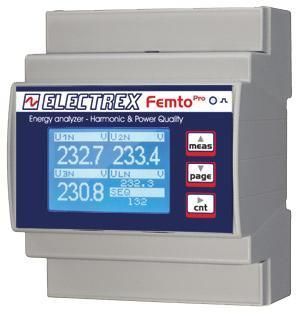

Analysator / Netz AC PRA64-F0102-E00 FEMTO PRO D4 F PLUG

für dreiphasige Stromnetzefür einphasige StromnetzeLeistung

Übersicht
Ein-/Dreiphasiger Energieanalysator (bis zu 3 einphasige Leitungen) mit Gesamtgenauigkeit Klasse 1 in Kombination mit FEMTO PRO F und flexiblen Spaltkern-Stromwandlern der Serie FCTS. Für Hutschienenmontage ausgelegt, kompakte Breite 4 Module, Anschlüsse über RJ45 und abnehmbare Steckklemmen. Versorgung 230–240 VAC. Entspricht EN 50470-1 und EN 50470-3.

Gemessene Parameter und Funktionen

• Messung von THD und TDD an Spannung und Strom
• Überwachung des Neutralleiterstroms
• Erkennung von Maximal- und Minimalspannung
• Messung des maximalen Stroms und der maximalen Leistung
• Aktive Energie pro Phase
• Phasenfolge-Erkennung und konfigurierbare Phaseneinstellungen

Alarme, Timer und Logik

• Vier Betriebstimer
• Acht konfigurierbare Alarme
• Unterstützung komplexer logischer Bedingungen zur Alarmgenerierung

Benutzeroberfläche und Anzeigen

• Grafisches LCD-Display für Messwerte und Menüs
• Kalibrierungs-LED

Kommunikation und Firmware

• Kommunikation über Modbus-RTU auf RS485
• Firmware fernaktualisierbar
• Erweiterbar mittels PUK-Codes für zukünftige Upgrades nach der Installation

Mechanik und Montage

• Hutschienenmontage, 4 Module Breite
• Installation über RJ45-Steckverbinder und abnehmbare Klemmen

Stromversorgung und Konformität

• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1 und EN 50470-3

Produktcode
PRA64-F0102-E00

Verfügbare Dokumentation

• Femto Pro Produktblatt - Atto Pro (PDF)
• Installationsanleitung Femto Pro D4 RS485 PLUG SERIES (PDF)

Eigenschaften / technische Spezifikationen

• Unterstützte Konfigurationen: Einphasen- und Dreiphasensysteme (bis zu 3 einphasige Leitungen)
• Gesamtgenauigkeit: Klasse 1 (FEMTO PRO F + FCTS flexible Stromwandler)
• CT-Anschluss: FCTS Serie flexible Spaltkern-Stromwandler (CTs nicht enthalten)
• Konfigurierbarer Messbereich CT: bis zu 4000 A
• Leistungsmessungen: maximaler Strom, maximale Leistung, Wirkleistung pro Phase
• Messungen der Netzqualität: THD und TDD auf Spannung und Strom
• Neutralüberwachung: Messung des Neutralleiterstroms
• Spannungsüberwachung: maximale und minimale Spannung
• Phasenfunktionen: Phasenfolge-Erkennung und konfigurierbare Phaseneinstellungen
• Timer: 4 Betriebstimer
• Alarme: 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• Display: grafisches LCD
• Anzeige: Kalibrierungs-LED
• Kommunikationsprotokoll: Modbus-RTU über RS485
• Firmware: fernaktualisierbar und PUK-erweiterbar
• Montage: Hutschiene (4 Module)
• Anschlüsse: RJ45-Steckverbinder und abnehmbare Klemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
