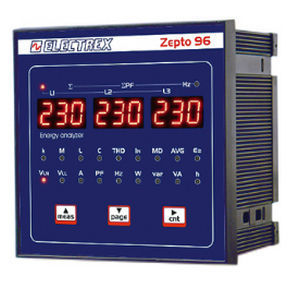

Überwachungs-Analysator PFA8C11-02 ZEPTO 96

für StromnetzNetz ACIndustrie

Produktname
PFA8C11-02 ZEPTO 96 RS485 230-240 Vac Multimeter / Energieanalysator

Überblick
Mehr als 50 elektrische Messwerte einschließlich Neutralleiterstrom, THD für Strom und Spannung (THD-I, THD-U), Rollender Bedarf und Maximalbedarf, partielle und gesamte Wirkleistung (Ea) sowie Blindleistung (Er). RMS-Messung bis zur 31. Harmonischen. Spannungs- und Stromgenauigkeit 0,5 %; Wirkleistung Klasse 1 und Blindleistung Klasse 2 (EN 62053-21). 3 × 3-stellige LED-Anzeigen mit hoher Lesbarkeit. Einbaumaß 96×96 mm. Unterstützt Einphasen-, Zweiphasen-, ausgeglichene oder unausgeglichene Dreiphasensysteme (max. 500 V Phase-Phase); 2-, 3- & 4-Leiter-Konfigurationen; Niederspannung und Hochspannung. CT-Eingang ../1-5 A. RS485-Schnittstelle (Modbus-Protokoll). Betriebstemperatur -10 bis +50 °C. Versorgung 230-240 Vac (andere Optionen auf Anfrage).

Hauptmerkmale

• Mehr als 50 messbare Werte, einschließlich Neutralleiterstrom
• THD-Messung für Strom und Spannung (THD-I, THD-U)
• RMS-Messung bis zur 31. Harmonischen
• Messung von rollender Nachfrage und Maximalbedarf
• Partielle und gesamte Wirkleistung (Ea) und Blindleistung (Er)
• Genauigkeit: 0,5 % auf Spannung und Strom; Wirkleistung Klasse 1; Blindleistung Klasse 2 (EN 62053-21)
• 3 × 3-stellige LED-Anzeigen mit hoher Lesbarkeit
• Kompatibel mit Einphasen-, Zweiphasen- und Drei‑Phasen‑Systemen (max. 500 V ph-ph)
• Unterstützt 2-, 3- & 4-Leiter, NS- und HS-Systeme
• Stromwandler-Eingang: ../1-5 A
• RS485-Schnittstelle mit Modbus-Protokoll
• Betriebstemperaturbereich: -10 bis +50 °C
• Versorgung: 230-240 Vac (andere Spannungen auf Anfrage)

Dokumentation verfügbar
Prospekt, Datenblatt und Installationsanleitung (PDFs vom Hersteller erhältlich).

Technische Daten

• Produktcode: Cod. PFA8C11-02
• Modell: ZEPTO 96
• Messungen: >50 Messwerte einschließlich Neutralleiterstrom, THD-I, THD-U, rollender/maximaler Bedarf
• Harmonische Messung: RMS bis zur 31. Harmonischen
• Spannungs-/Stromgenauigkeit: 0,5 % auf V und I
• Energiegenauigkeit: Wirkleistung Klasse 1; Blindleistung Klasse 2 (EN 62053-21)
• Anzeige: 3 × 3-stellige LED-Anzeigen
• Einbaumaß: 96×96 mm
• Systemkompatibilität: Einphasen, Zweiphasen, Drei‑Phasen ausgeglichen/unausgeglichen (max. 500 V ph-ph); 2/3/4 Leiter; NS und HS
• CT-Eingang: ../1-5 A
• Kommunikation: RS485 (Modbus)
• Betriebstemperatur: -10 °C bis +50 °C
• Versorgung: 230-240 Vac (andere Spannungen auf Anfrage)
