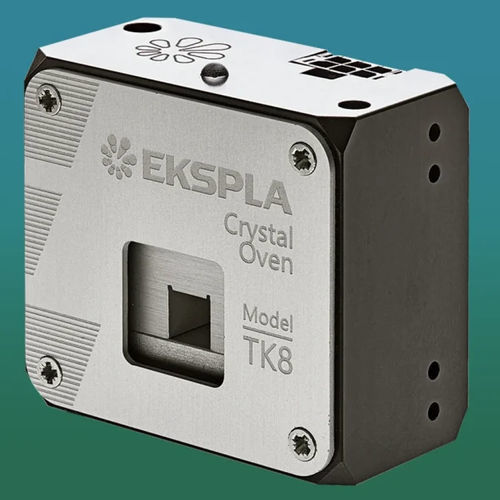

Analyseofen TK8

KristallwachstummaßgefertigtHochtemperatur

Der TK8 ist ein nichtlinearer Kristallofen mit integriertem Thermoregler, der für die präzise Temperaturregelung von nichtlinearen Kristallen von Raumtemperatur bis zu 80 °C ausgelegt ist. Dieses Gerät eignet sich für eine Vielzahl von nichtlinearen Kristallen, darunter KTP, LBO, CLBO, BBO, KDP, DKDP und LiNbO3, und wird für Frequenzumwandlungsanwendungen wie SHG, THG, OPO, SFG und DFG verwendet. Der TK8 sorgt für eine effiziente Phasenanpassung, mindert die Wasseraufnahme und verhindert Absorptionsspitzen in nichtlinearen Kristallen. Er kann Kristalle mit Öffnungen bis zu 15×15 mm und Längen bis zu 20 mm aufnehmen, während die Varianten TK8L und TK8XL für Kristalle bis zu 30 mm bzw. 50 mm Länge ausgelegt sind. Jeder Ofen ist speziell auf eine bestimmte Kristallöffnungsgröße abgestimmt und kann keine Kristalle unterschiedlicher Größe aufnehmen. Die Temperatur kann werkseitig voreingestellt oder vom Benutzer über den CAN-USB-Konverter und die Software von Ekspla eingestellt werden. Der Ofen kann im autonomen oder Echtzeitmodus betrieben werden. Maßgeschneiderte Versionen können für Kristalle mit Öffnungen bis zu 60×60 mm oder mehr hergestellt werden.

Merkmale

• Interner Thermoregler
• Maßgeschneiderte Kristallöffnungen bis zu 60 x 60 mm oder mehr
• Betrieb bei hohen Temperaturen (bis zu 80 °C)
• Hohe Genauigkeit (±0,5 °C)
• Digitale Steuerung über CAN-Schnittstelle

Anwendungen

• Frequenzumwandlung eines Laserstrahls für SHG, THG, OPO, SFG und DFG

Eigenschaften / Technische Spezifikationen

• Temperaturbereich: Von Raumtemperatur bis 80 °C
• Maximale Kristallabmessungen: TK8: 15×15×20 mm; TK8L: 15×15×30 mm; TK8XL: 15×15×50 mm
• Temperaturabstimmungsschritt: 0,01 °C
• Genauigkeit: ±0,5 °C
• Langzeitstabilität: ±0,05 °C
• Steuerungsschnittstellen: CAN
• Versorgungsspannung: 12–24 V
• Leistungsaufnahme: <6 W (TK8, TK8L), <9 W (TK8XL)
• Abmessungen (B×H×T): TK8: 48×44×26 mm; TK8L: 48×44×36 mm; TK8XL: 48×44×56 mm
• Kristallmittelpunktposition über Pad: 16 mm
• Zubehör: Netzteil (standardmäßig enthalten), CAN-USB-Adapter von Ekspla (auf Anfrage enthalten), H1-Montagestufe (auf Anfrage enthalten)
