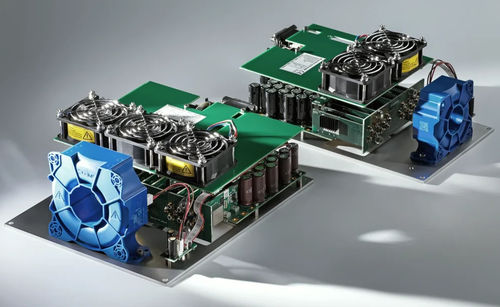

Hochleistungs-Laserdiodentreiber UNILDD

Bei der uniLDD-Serie handelt es sich um ultrastabile Hochleistungs-Laserdiodentreiber mit interner TEC-Controller-Option, die für eine präzise Strom- und Temperaturregelung von Laserdioden ausgelegt sind. Diese Treiber eignen sich für das Pumpen von diodengepumpten Festkörperlasern (DPSSL) sowie für die Stromversorgung und Strahlmodulation von direkten Diodenlasern und unterstützen sowohl gepulste (QCW) als auch kontinuierliche (CW) Betriebsmodi. Die uniLDD-Treiber sind mit einer Vielzahl von Dioden kompatibel, darunter Einzelemitter, Barren, Stacks, VCSELs und LEDs, und lassen sich in hohem Maße an spezifische OEM-Anforderungen anpassen, um optimale Leistung, Kosten und Größe zu erzielen. Bestimmte Versionen können gleichzeitig als Stromquellen für Laserdioden und als TEC-Steuerungen mit bis zu zwei unabhängigen TEC-Kanälen fungieren. Merkmale

• Strombereich von 10 A bis 1200 A
• Konformitätsspannungsbereich von 1 V bis 600 V
• Stromstabilität von 0,1% pk bis pk
• Stromwelligkeit von 0.1% pk bis pk
• Ausgangsleistung bis zu 6 kW
• Umfassende Schutzfunktionen: stromtransientenschutz (Überlast), Leerlaufabschaltung, Übertemperaturabschaltung, Spannungsabfallabschaltung, Verriegelungsabschaltung
• Treiber können sowohl als TEC-Regler als auch als LDD-Stromquellen fungieren
• Steuerung über analoge und digitale (CAN, RS232) Schnittstellen; USB, LAN, WLAN auf Anfrage erhältlich
• Modulares, anpassbares Design für OEM-Bedürfnisse
• Schneller Durchlauf von der Anfrage bis zum Prototyping und zur Großserienfertigung

Anwendungsbereiche

• Industrielaser Mikrobearbeitung, Schweißen und Schneiden
• Medizinlaser Ophthalmologie, Dermatologie und Chirurgie
• Wissenschaftslaser Fusionsforschung, Spektroskopie und Hochenergiephysik

Beschreibung uniLDD-Laserdiodentreiber gewährleisten eine präzise Strom- und Temperaturregelung und unterstützen sowohl den gepulsten als auch den Dauerbetrieb. Sie sind mit einer breiten Palette von Dioden kompatibel und können für eine optimale Leistung in verschiedenen Regimen angepasst werden. Für OEM-Kunden mit hohen Stückzahlen können unnötige Komponenten zur Kosten- und Größenoptimierung entfernt werden. Einige Versionen können sowohl als Stromquelle als auch als TEC-Steuerung fungieren, mit bis zu zwei unabhängigen TEC-Kanälen. Leistung

• Stromwelligkeit und Amplitudenstabilität: 0,1 % pk-pk
• Konformitätsspannung: 1 V bis 600 V (mit Booster-Board)
• Stromdrift: <0,2 % über 8 Stunden nach 5 min Aufwärmzeit

Modellvarianten und Schlüsseldaten

• Konduktiv gekühlter uniLDD-C
  • Betriebsmodus: CW oder QCW
  • Konformitätsspannung: 1-70 V (CW), 1-65 V (QCW)
  • Strombereich: 10-100 A (CW), bis zu 160 A (QCW)
  • Max. Leistung: 3 kW
  • Wirkungsgrad der Leistungsumwandlung: 90-98%
  • Stromimpulsamplitudenstabilität: 0,1% pk bis pk
  • Stromwelligkeit: 0.1% pk bis pk
  • Stromdrift: <0,2%
  • Einschaltdauer: ≤20% (QCW)
  • Wiederholrate: ≤5 kHz (QCW)
  • Abmessungen: 130 x 90 x 30/54 mm
  • Kühlung: Konduktiv
• Zwangsluftgekühlte uniLDD-A
  • Betriebsart: CW oder QCW
  • Konformitätsspannung: 1-50 V (CW), 1-85 V (QCW)
  • Strombereich: 10-100 A (CW), bis zu 360 A (QCW)
  • Max. Leistung: 2 kW
  • Leistungswandlungswirkungsgrad: 90-98%
  • Stromimpulsamplitudenstabilität: 0,1% pk bis pk
  • Stromwelligkeit: 0.1% pk bis pk
  • Stromdrift: <0,2%
  • Einschaltdauer: ≤20% (QCW)
  • Wiederholrate: ≤5 kHz (QCW)
  • Abmessungen: 208 x 65 x 103 mm
  • Kühlung: Gebläseluft
• Hochleistungs-Bi/Tri-uniLDD
  • Betriebsart: CW oder QCW
  • Konformitätsspannung: 1-50 V (CW), 1-85 V (QCW)
  • Strombereich: bis zu 1200 A (Tri-uniLDD-A-QCW)
  • Max. Leistung: bis zu 6 kW
  • Wirkungsgrad der Leistungsumwandlung: 90-98%
  • Stromimpulsamplitudenstabilität: 0,1% pk bis pk
  • Stromwelligkeit: 0.1% pk bis pk
  • Stromdrift: <0,2%
  • Einschaltdauer: ≤20% (QCW)
  • Wiederholrate: ≤5 kHz (QCW)
  • Abmessungen: bis zu 250 x 200 x 98 mm
  • Kühlung: Gebläseluft

Schnittstelle

• Analoge und digitale (CAN, RS232) Schnittstellen standardmäßig
• USB, LAN, WLAN auf Anfrage erhältlich (mit Kommunikationsboard)
• Umfassende analoge Pinbelegung für Freigabe, Verriegelung, Überwachung und Steuerung

Zubehör

• CAN-USB-Adapter (auf Anfrage, in der Evaluierungsphase erforderlich)
• Kommunikationsboard für RS232, USB, LAN, WLAN (auf Anfrage)
• Spannungserhöhungsboard (auf Anfrage, für höhere Konformitätsspannung)
• Grundplatte (Kupfer oder Aluminium, standardmäßig enthalten oder auf Anfrage)
• Eingangs-/Ausgangsstromkabel (auf Anfrage enthalten, anpassbar)
• Steuerkabel (standardmäßig enthalten)
• Externe Kondensatoren (auf Anfrage)

Physikalische und betriebliche Anforderungen

• Umgebungstemperatur im Betrieb: ≤40°C
• Betriebstemperatur der Grundplatte: ≤50°C (konduktive Modelle)
• Kühlmethode: Konduktiv oder Umluft, je nach Modell

Merkmale / Technische Daten

• Strombereich: 10-1200 A (je nach Modell)
• Konformitätsspannung: 1-600 V (mit Booster-Board)
• Ausgangsleistung: bis zu 6 kW
• Stromstabilität: 0,1% pk bis pk
• Stromwelligkeit: 0.1% pk to pk
• Stromdrift: <0,2%
• Wirkungsgrad der Leistungsumwandlung: 90-98%
• Einschaltdauer: bis zu 20% (QCW)
• Wiederholrate: bis zu 5 kHz (QCW)
• TEC-Steuerung: 0, 1 oder 2 Kanäle, 1-25 A, 1-36 V, 350 W pro Kanal
• Steuerschnittstellen: Analog, CAN, RS232 (Standard); USB, LAN, WLAN (auf Anfrage)
• Schutzfunktionen: Überlast, Unterbrechung, Übertemperatur, Spannungsabfall, Interlock
• Abmessungen: von 130 x 90 x 30 mm bis zu 250 x 200 x 98 mm je nach Modell
• Kühlung: Konduktiv oder Zwangsluft
