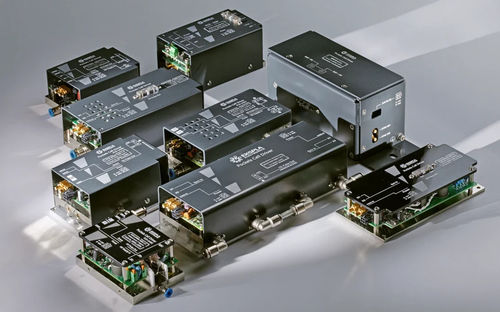

Pockelzellendriver PCD & HV

Pockels-Zellentreiber mit hoher Wiederholrate und hoher Spannung und energieeffizienter Stromversorgung, entwickelt für optimale Leistung mit BBO-, RTP-, KD*P-, KTP-, LiNbO3- und CdTe-Pockels-Zellen. Diese Treiber liefern Hochspannungsausgangsimpulse bis zu 9,8 kV, Wiederholraten bis zu 6 MHz, elektrische Impulsanstiegszeiten von nur 5,5 ns, minimale Impulsdauern von nur 0 ns und maximale Impulsdauern ohne Limit. Alle Spezifikationen werden bei 6 pF Last gemessen. Merkmale

• HV-Wiederholraten bis zu 6 MHz
• HV-Ausgangsimpulsamplitude bis zu 9,8 kV
• Elektrische HV-Anstiegs-/Abfallzeiten von typischerweise 5.5 ns bei 6pF Last
• HV-Pulsdauern von 0 ns bis unendlich
• Amplitudenmodulation unabhängiger HV-Ausgangsimpulse
• Entwickelt für BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels-Zellen
• Komplimentäre HV-Netzteile für jede Treiberversion
• Treiber können genau auf die Bedürfnisse von OEM-Kunden zugeschnitten werden
• Schnelle Durchlaufzeiten zwischen Anfrage, Prototyping und Großserienfertigung

Anwendungsbereiche

• Industrielaser mikrobearbeitung, Schweißen und Schneiden
• Medizinlaser ophthalmologie, Dermatologie und Chirurgie
• Wissenschaftliche Laser fusionsforschung, Spektroskopie und Hochenergiephysik

Beschreibung Pockels-Zellen-Treiber, auch als schnelle HV-Schalter bekannt, dienen zum Laden und Entladen der Kapazität von Pockels-Zellen, die als integraler Bestandteil von elektrooptischen Modulatoren (EOMs) dienen, die für Puls-Picking, Mode-Locking, Cavity Dumping und Q-Switching von Festkörperlasern verwendet werden. Die Pockels-Zellentreiber von Ekspla sind optimal für BBO-, RTP-, KD*P-, KTP-, LiNbO3- und CdTe-Pockels-Zellen geeignet. Die Treiber benötigen eine Hochspannungsversorgung, die in der Regel dem Hochspannungsausgang des Treibers entspricht (mit Ausnahme der Serie PCD-FAM, die eine Amplitudenmodulation jedes Ausgangsimpulses durch analoge Spannungseingabe ermöglicht). Für jede Version werden kostenlose HV-Netzteile angeboten. Für OEM-Kunden mit hohen Stückzahlen können die Treiber durch Entfernen überflüssiger Komponenten angepasst werden, um Parameter, Kosten und Größe zu optimieren. Leistung

• Typische Ausgangsimpulsform, ansteigende und abfallende Front sind in Leistungsdiagrammen dargestellt.

Spezifikationen von Pockels-Zellentreibern

• HV-Impulsamplitude, max: bis zu 9,8 kV (modellabhängig)
• HV-Wiederholungsrate, max: bis zu 6 MHz (modellabhängig)
• HV-Impuls-Anstiegs-/Abfallzeiten, min: bis zu 5.5 ns (modellabhängig)
• HV-Pulsdauer, min: bis zu 0 ns (modellabhängig)
• HV-Pulsdauerverlängerung bis unendlich: bei ausgewählten Modellen verfügbar
• Modulation der individuellen HV-Pulsamplitude: bei PCD-FAM-Serie verfügbar
• Minimalpause zwischen HV-Pulsen: bis zu 25 ns (modellabhängig)
• HV-Pulsverzögerung: 25-45 ns (modellabhängig)
• HV-Pulsjitter: < 100 ps
• Stromversorgungsanforderungen (Leistungsstufe): U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - siehe Konfigurationen
• Stromversorgungsanforderungen (Steuerstufe): 24 V
• Anzahl der externen Triggereingangsimpulse: 1 oder 2
• Anforderung an die Dauer der Triggerimpulse: > 20 ns
• Anforderung an die Amplitude des Auslöseimpulses: 3.5-5 V (50 Ω Eingang)
• Anforderungen an die Anstiegs- und Abfallzeit des Auslöseimpulses: < 10 ns
• Modulationsspannungsbereich: 0.1-4,9 V (Serie PCD-FAM)
• Kapazität der Last (Pockels-Zelle): typisch ≤ 6 pF
• Länge der Leitungen zur Last (Pockels-Zelle), max: 10 cm
• Kühlmethode: konduktiv, Wasser oder keine Kühlung (siehe Konfigurationen)
• Betriebsumgebungstemperatur/Grundplatte: ≤ 35°C
• HV-Ausgangsstifte: 2 Stück für HV-Drähte standardmäßig enthalten; HV-Drähte zwischen Treiber und Pockels-Zelle nicht enthalten
• HV-Eingangskabel und Steuerkabel: standardmäßig enthalten
• HV-Stromversorgung: kostenlose HV-Stromversorgungen verfügbar
• CAN-USB-Adapter (für HV-Stromversorgung): optional

Modellauswahltabelle

• Es sind mehrere Modelle verfügbar, darunter die Serien PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV und PCD-FAM, jeweils mit spezifischen Wiederholraten, Ausgangsimpulsamplituden, Anstiegs-/Abfallzeiten, Impulsdauerbereichen, Stromverbrauch, Kühlmethoden und Abmessungen.

Spezifikationen von Hochspannungsnetzteilen

• Gehäuste und Open-Frame-Hochspannungsnetzteile (PCB) verfügbar
• Ausgangsleistung: 5 W bis 400 W (modellabhängig)
• Hochspannungsausgangsoptionen: bis zu ±4,4 kV (modellabhängig)
• Abmessungen variieren je nach Modell

PCD-Modell-Kodierungsschema

• Das detaillierte Kodierungsschema für die Modellauswahl ist in der Dokumentation verfügbar.

Merkmale / Technische Daten

• Hochspannungsausgangsimpulse bis zu 9,8 kV
• Wiederholraten bis zu 6 MHz
• Elektrische Impulsanstiegszeiten von nur 5.5 ns
• Minimalimpulsdauern bis zu 0 ns
• Maximalimpulsdauern ohne Begrenzung
• Amplitudenmodulation von unabhängigen HV-Ausgangsimpulsen (PCD-FAM-Serie)
• Entwickelt für BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels-Zellen
• Komplimentäre HV-Netzteile für jede Treiberversion
• Anpassbar an OEM-Anforderungen
• Betriebstemperatur: ≤ 35°C
• Kühlung: konduktiv, Wasser oder keine Kühlung (modellabhängig)
• Stromversorgung: 24 V (Steuerung), HV-Versorgung entspricht der Ausgangsspannung
• Kapazität der Last: typisch ≤ 6 pF
• Triggerung: 1 oder 2 Eingangsimpulse, >20 ns Dauer, 3,5-5 V Amplitude
