Kammerofen KK1 & TK2

elektrisch

Der Kristallofen KK1 und der externe Thermokontroller TK2 bilden ein optimales Set für die präzise Temperaturkontrolle nichtlinearer Kristalle bis zu 200°C. Dieses System ist für eine breite Palette nichtlinearer Kristalle ausgelegt, einschließlich KTP, LBO, CLBO, BBO, KDP, DKDP und LiNbO3, und gewährleistet eine effiziente Phasenanpassung, die Minderung der Wasseraufnahme und die Vermeidung von Absorptionsspitzen in nichtlinearen Kristallen.

Merkmale

• Hohe Heiztemperatur (bis zu 200 °C)
• Hohe Temperaturgenauigkeit (± 0,5 °C)
• Federbelasteter Adapter für mühelose Einfügung
• Option für extra-sichere Quarzglasfenster
• Robustes Design des Kristallofens

Anwendungen

• Frequenzumwandlung eines Laserstrahls für SHG, THG, OPO, SFG und DFG

Beschreibung
Das Duo aus Kristallofen KK1 und Thermokontroller TK2 ist für eine breite Palette nichtlinearer Kristalle konzipiert und wird für Frequenzumwandlungsanwendungen wie SHG, THG, OPO, SFG und DFG verwendet. Das Set gewährleistet eine effiziente Phasenanpassung, die Minderung der Wasseraufnahme und die Vermeidung von Absorptionsspitzen in nichtlinearen Kristallen.

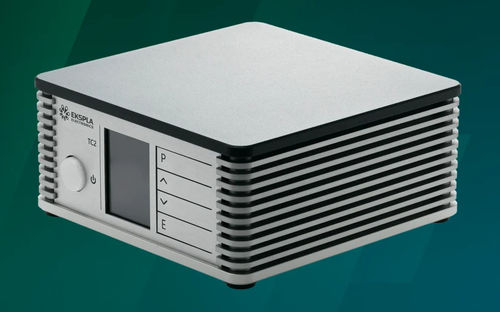

Der externe Thermokontroller TK2 verfügt über zwei unabhängige Ausgänge und kann bis zu zwei KK1 30 Öfen gleichzeitig steuern. Er ist mit LAN- und USB-Steuerungsschnittstellen und einer internen Stromversorgung ausgestattet. Der nichtlineare Kristall wird in einen Adapter montiert, bevor er in den Ofen KK1 eingesetzt wird. Das einzigartige federbelastete Adapterdesign ermöglicht eine mühelose Einfügung und den Austausch des Kristalls. Quarzglasfenster können auf Anfrage für zusätzlichen Schutz hinzugefügt werden. Standardadapter sind in Längen von 30 mm oder 50 mm mit Öffnungen bis zu 12×12 mm erhältlich. Jeder Adapter ist für eine spezifische Kristallöffnung ausgelegt und kann keine Kristalle unterschiedlicher Größe aufnehmen; Adapter für andere Größen können separat bestellt werden. Ein Adapter H4 für die Montage des KK1-Ofens auf einer Kippbühne ist ebenfalls erhältlich.

Spezifikationen

• Temperaturbereich: Von Raumtemperatur bis 200 °C
• Maximale Kristallabmessungen: 12×12×30 mm (KK1-30), 12×12×50 mm (KK1-50)
• Temperaturabstimmungsschritt: 0,05 °C
• Genauigkeit: ± 0,5 °C
• Langzeitstabilität: ± 0,05 °C
• Steuerungsschnittstellen: LAN, USB
• Netzanschluss: 90–264 V, 47–63 Hz
• Leistungsaufnahme: < 50 W
• Ofenabmessungen (Dia×D): Ø52×52 mm (KK1-30), Ø52×72 mm (KK1-50)
• Anzahl der Öfen, die an einen Controller TK2 angeschlossen werden können: 2 (KK1-30), 1 (KK1-50)
• Zubehör: Netzteil (standardmäßig enthalten), H4-Montageadapter (auf Anfrage enthalten)
