Verzögerungsgenerator SY4000

digitalLabor

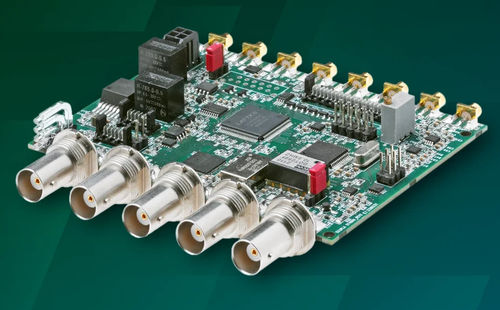

Der SY4000 ist ein digitaler Verzögerungsgenerator, der entwickelt wurde, um bis zu 8 verzögerte Ausgangsimpulssequenzen zu erzeugen, die präzise mit einer internen oder externen Uhr synchronisiert sind. Er wird hauptsächlich zur Synchronisation und Steuerung von Laserkomponenten wie AOM-Treibern, Pockels-Zellentreibern, Laserdiodentreibern, Blitzlampentreibern, Photodetektoren und Datenerfassungssystemen verwendet. Sowohl gekapselte als auch OEM-Versionen sind verfügbar, wobei die gekapselte Version für den Laboreinsatz geeignet ist und die OEM-Version ideal für die Integration ist. Das Gerät bietet mehrere Kommunikationsoptionen, darunter RS232, USB, LAN, WLAN und CAN, und wird mit benutzerfreundlicher Konfigurationssoftware und interner Stromversorgung geliefert.

Merkmale

• 8 unabhängige Ausgangskanäle
• Ultrastabile interne Uhr 0,2 ppm
• Präzise Verzögerungs-/Impulsbreitensteuerung im Bereich von 2 ns bis 150 ms
• 25 ps Zeitauflösung
• Hochpräzise Synchronisation (Verriegelung) mit externem Impulszug
• Jitter < 30 ps
• DAC/AWG-Ausgang
• Sowohl 50 Ω (6 Ausgänge) als auch differenzielle (8 Ausgänge) Ausgänge vorhanden
• Frequenzteiler / Burst (software- und hardwaregesteuert) / Gating / Einzelschuss
• Kommunikation: OEM-Version – CAN-BUS; Gekapselte Version – LAN, WIFI (optional), RS232, USB (VCP) – über REST-API oder DLLs

Anwendungen

• Modengekoppelte und Q-geschaltete fs-, ps- & ns-Laser
• Auslösung eines Datenerfassungssystems
• Allzweck-Impulsgenerator
• Präzise Systemtaktquelle
• Umwandlung von Laserpulszügen in eine saubere Taktquelle
• Alle oben genannten Funktionen gleichzeitig

Hervorgehobene Funktionen

• Verriegelung an eine externe Taktquelle (z. B. Photodioden-Impulszug) für phasenverriegelte Auslösung
• Auslösefrequenzsteuerung und Begrenzerschaltung zum Schutz von Laserkomponenten
• Eingesetzte und differenzielle Ausgänge
• Sofortiger Wechsel zwischen zwei Konfigurationen in Verzögerungsblöcken, gesteuert durch Burst-Zähler, Gate-Eingang, Frequenzteiler oder Softwarebefehle
• Niedrig-Jitter-Synchronimpulsausgang für Hochgeschwindigkeits-Erfassungssysteme (z. B. Streifenkamera-Auslösung), typischer Jitter 3–5 ps
• Softwaregesteuerter Multiplexer zur Überwachung von Ausgangssignalen
• Taktausgang: 1:1, 1:2 Frequenz
• Bis zu 4 Impulsausgänge können mit OR-, AND-, NOT-Logik kombiniert werden
• DAC-Ausgang zur Steuerung von Geräten wie AOM-Durchgang

Eigenschaften / Technische Spezifikationen

• Modell: SY4000
• Kanalmodi: Einzelschuss, Burst, Normal, Arbeitszyklus, Frequenzteiler
• Verzögerungsbereich: 0 bis 150 ms
• Negative Verzögerung: -150 ms
• Impulsbreite: 2 ns bis 150 ms
• Auflösung: 25 ps
• Genauigkeit: 25 ps + 0,000001 × Verzögerung
• Zeitbasis: 100 MHz, 0,2 ppm
• Jitter: < 30 ps
• Burst-Modus: 1 bis 65535
• Ausgangspegel: 2,5 V, 4 V
• Impedanz: 50 Ω
• Anstiegsrate: 1,5 V/ns
• Interner Generatormodus: Arbeitszyklus
• Interne Rate: 50 ns bis 100 s
• Interne Auflösung: 10 ns oder 300 ps
• Interne Genauigkeit: 5 ns + 0,000001 × Periode
• Interner Jitter: 100 ps RMS
• Eingangsrate (externer Trigger): DC bis 20 MHz
• Eingangsschwelle: 1,3 V
• Eingangspegel: LVTTL, TTL
• Eingangsflanke: steigend
• Eingangs-Jitter: < 100 ps RMS
• Eingangsverzögerung: < 13 ns; < 70 ns
• Steuerungsschnittstellen (OEM): CAN standardmäßig; RS232, USB, LAN, WLAN mit zusätzlicher Karte
• Steuerungsschnittstellen (gekapselt): CAN, RS232, USB, LAN, WLAN
• Stromversorgung (OEM): 12 V DC, 500 mA
• Stromversorgung (gekapselt): 90–264 V, 50–60 Hz
• Abmessungen (OEM): 100 × 77 × 20 mm
• Abmessungen (gekapselt): 105 × 86 × 85 mm
• Zubehör: CAN-USB-Adapter, Kommunikationskarte, Eingangsstromkabel enthalten
