Handmelder für Schifffahrtsanwendungen BExCP3-BG

für GefahrenzonenBrandmeldeex-geschützt

Produktübersicht

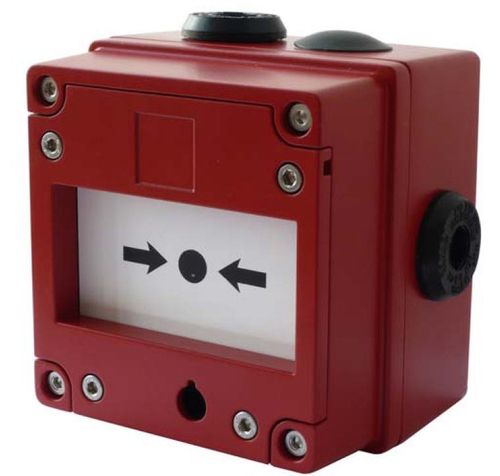

Der Handfeuermelder BExCP3-BG ist ein explosionsgeschütztes Meldegerät für Brand- und Gassysteme, zugelassen für Zone 1, 2, 21 und 22. SIL2-konform nach IEC61508 (2010).

Produktdetails
Gehäuse aus kupferfreiem LM6 (A413) Aluminium in Marinequalität, chromatierte und pulverbeschichtete Oberfläche. Versionen mit und ohne Überwachungswiderstände. Das Glasbruchelement verfügt über eine Sicherheitsmembran und bricht so, dass keine Glassplitter freigesetzt werden. Ein Hammer als Zubehör ist verfügbar, wenn lokal vorgeschrieben.

Eigenschaften

• Alternative Gehäusefarben auf Anfrage
• DIN-Schienen-Klemmen optional: 8 × 2,5mm²
• Optionale Hebeklappe aus Edelstahl
• Metallisiertes Polyester- oder Edelstahl-Einsatzschild
• Reihen- und/oder Endwiderstände, Dioden oder Zenerdioden erhältlich
• Zubehör: Glasbrecherhammer, Mastbefestigungssatz, Sonnenschutz, Ersatzglas

Spezifikation (Kurzfassung)
Versionen: A (ohne EOL), B (mit EOL), C (mit EOL). Kodierungsbeispiele: II 2G Ex db eb IIC T6 Gb / II 2D Ex tb IIIC T75°C Db. Eindringschutz: IP66/67. Gehäusefinish: chromatierte und pulverbeschichtete Oberfläche (ISO 12944-6 CX, C5VH & C5H). Standardfarbe: RAL3000 Rot.

Elektrische & umgebungsbezogene Daten

• Betriebstemperatur: Ta = -40°C bis +70°C (B: bis +50°C; C: bis +65°C)
• Schalter: versiegelt SPCO/SPDT — Bemessungen je nach Version (siehe Datenblatt)
• Kabeleinführungen: 2 × M20 oben und 1 × M20 seitlich (Rückkasten drehbar). Adapter für 1/2" NPT, 3/4" NPT oder M25 erhältlich
• Anschlüsse: 6 × 4,0mm² Standard oder 8 × 2,5mm² DIN-Schiene (B/C)
• MTBF: 1.079,94 Jahre (MIL 217). Gewicht: 0,8 kg

Teilecodes (Übersicht)
Basis: BExCP3 (z. B. BExCP3A-BG / BExCP3B-BG / BExCP3C-BG). Optionen: Schaltertyp, Anschlussvariante (S/D), Hebeklappe (L/N), Kabeleinführungsvarianten (A..G), Material der Stopfen (B/N/P/S). Ersatzteile: Bruchglas-Elemente (Pack 50), Prüfschlüssel, Hammer, Mastbefestigungsset, Sonnenschutz.

Zulassungen

• ATEX: Sira 09ATEX3286X
• IECEx: IECEx SIR 09.0121X
• INMETRO: 10-IEx-0011X
• Ex EAC TR CU 012/2011 zertifiziert
• PESO CCOE zertifiziert
• SIL2-konform nach IEC 61508 (2010)
• Entspricht den Konstruktionsanforderungen EN54-11
