Industrie-Alarmeinheit D2xC4

kompaktFeuer

Produktbeschreibung

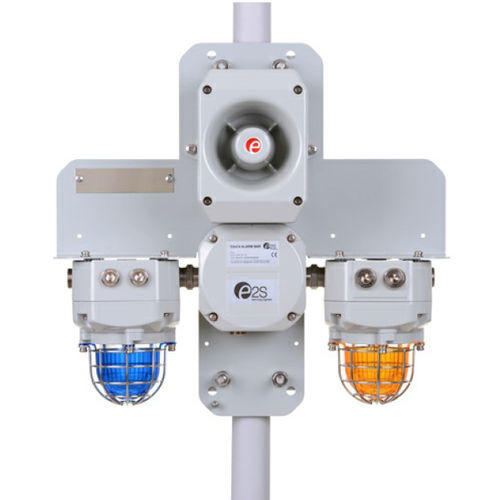

Die D2xC4 ist eine integrierte Alarmleiste für explosionsgefährdete Bereiche, die Hochleistungs-LED- oder Xenon-Stroboskope mit dem D2xS1 Hochleistungs-Alarmhorn kombiniert. Geeignet für Klasse I/II Div 2 und Zone 2/22, ist die kompakte Close-Coupled-Baugruppe werksseitig mit Kabelbaum und integrierter Anschlussdose für vereinfachte Installation und Verdrahtung ausgestattet.

Ordering / Options

• Anschlussdose: J1 — mit 12 × SAK 2,5 DIN-Schienenklemmen
• Bakenoptionen (pro Position wählbar): D2xB1X05 (5J Xenon), D2xB1X10 (10J Xenon), D2xB1LD2 (LED Multifunktion)
• Linsenfarben: Bernstein, Blau, Klar, Grün, Magenta, Rot, Gelb
• Alarmtongeber: Integrierter D2xS1 (wählbare Töne/Stufen)
• Spannungsoptionen: 24V dc (18–30Vdc), 115–120Vac (50/60Hz), 220–230Vac (50/60Hz)
• Kabeleinführungen: mehrere Optionen (2 × M20x1.5; 2 × 1/2" NPT; 2 × 3/4" NPT; 2 × M25x1.5; Einzelvarianten; Adapter verfügbar)
• Verschlussstopfen/Adaptermaterialien: Messing, vernickeltes Messing, Edelstahl
• Gehäuseschutz: 316 A4 Edelstahl (Option mit Equip.-Tag & Dienstetiketten)
• Zulassungen: UL, cUL, IECEx, ATEX
• Produktoptionen: Standard; kundenspezifische Verdrahtung; kundenspezifische Konfiguration; kundenspezifische Tonsoftware
• Gehäusefarben: Rot oder Grau (Sonderfarben verfügbar)

Eigenschaften

• Private Mode Feuer & Allgemeine Signalisierung UL464/UL1638
• Weltweit zugelassen: UL, cUL, IECEx, ATEX
• Erhältlich mit LED- und/oder Xenon-Blitzleuchten
• Integriertes Alarmhorn bis 116 dB(A) @ 1 m
• 4 wählbare Alarmstufen/Kanäle und 64 wählbare Töne
• Automatische Synchronisation auf Multisounder-Systemen
• Werksmontiert mit integriertem Kabelbaum und Anschlussdose
• Close-coupled Montage auf Edelstahl-Rückenplatte; Gehäuse aus LM6 Marine-Aluminium
• Borosilikat-Glaslinsen, Linsenschutz aus Edelstahl, vor Ort austauschbare Farbfilter
• Schutzart: Typ 4/4X/3R/13, IP66/67

Spezifikation (Ausgewählte Kerndaten)
Bakenoption D2xB1LD2 LED — Quelle: Array aus 4 × Cree® Hochleistungs-LEDs; Eff. Intensität: 73,4 cd (UL1638 privater Modus), 180 cd (Allgemeine Signalisierung); Spitzenintensität: 300.000 cd; LED-Lebensdauer: >60.000 h; Synchronisation: 1Hz, 1,3Hz, 2Hz.

Bakenoption D2xB1X10 10J Xenon — Energie: 10 J; Blitzrate: 1 Hz; Spitzenwert (berechnet): 1.000.000 cd; Eff. Intensität (calc): 500 cd.

Bakenoption D2xB1X05 5J Xenon — Energie: 5 J; Blitzrate: 1 Hz; Spitzenwert (berechnet): 500.000 cd; Eff. Intensität (calc): 250 cd.

Alarmhorn D2xS1 — Max. Ausgang: 116 dB(A) @ 1 m [107 dB(A) @ 3 m]; Nennwert: 112 dB(A) @ 1 m ±3 dB (Ton 2); 64 Töne; 4 Stufen; Lautstärkeregelung: -12 dB(A) einstellbar.

Allgemeine Informationen
Montage: Mastbefestigungssatz inklusive; Gehäuse: LM6 Marine-Aluminium, chromatier und pulverbeschichtet; Linsenmaterial: Borosilikat-Glaskuppel + PC-Farbfilter; Linsenschutz: 316 A4 Edelstahl; Kabeleinführungen: Standard 2 × 1/2" NPT (weitere via Adapter); Anschlussklemmen: 0,5–2,5 mm² SAK 2.5 oder BK12; Erdungsbolzen: M4; Installations-Temp: -40 bis +50 °C; Lagerung: -40 bis +70 °C; Feuchte: 99% (tropicalisierte/konform beschichtete Elektronik).

Nennstrom
24V dc (18–30Vdc): D2xB1LD2 99,5 mA / D2xB1X10 560 mA / D2xB1X05 275 mA / D2xS1 313 mA
115–120Vac 50/60Hz: D2xB1LD2 68 mA / D2xB1X10 185 mA / D2xB1X05 80 mA / D2xS1 90 mA
220–230Vac 50/60Hz: D2xB1LD2 70 mA / D2xB1X10 107 mA / D2xB1X05 30 mA / D2xS1 52 mA

Teilecodes / Kodierung
Produktbezeichner: D2xC4 = Integrierte Alarmleiste mit LED- und/oder Xenon-Baken und Alarmhorn. J1 = Anschlussdose mit 12 × SAK 2,5. Beispiel: D2xC4 J1 5G 5A 5R S1 DC024 B N 1 A 1 G.

Zulassungen

• UL/cUL: E245313, E230764
• IECEx: IECEx ULD 14.0004X
• ATEX: DEMKO 14 ATEX 4786493904X
• CSFM-Listings und NEC/CEC-Klassifizierungen für Klasse I/II Div 2 und Zone 2/22

Klangfarben-Tabelle (Übersicht)
Unterstützt 64 wählbare Töne (T1–T64), zuweisbar auf 4 Stufen. Beispiele: T1 TF037.WAV 1000 kontinuierlich (PFEER Giftgas); T2 TF009.WAV 1200/500 @1Hz Wobbeln; T3 TF045.WAV 1000 @0,5Hz intermittierend. Länder- oder kundenspezifische Konfigurationen auf Anfrage.
