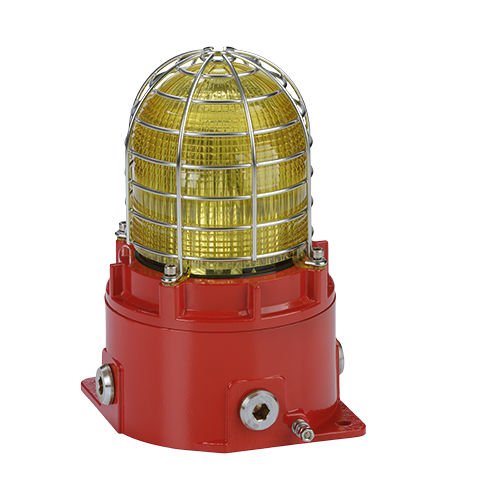

Multifunktions-Warnleuchte STExB2X21

BlitzXenon115 V AC

Beschreibung
Der STExB2X21 ist eine explosionsgeschützte Xenon-Blitzleuchte mit 21 Joule, entwickelt für Gefahrenbereiche (Zonen 1, 2, 21 und 22). Das korrosionsbeständige Gehäuse aus 316L Edelstahl, der gewindeförmige Flammweg und der große Klemmenraum vereinfachen die Installation und gewährleisten Robustheit. Der hochleistungsfähige Xenon-Blitz liefert wirksame Sichtsignalisierung selbst bei hohen Umgebungshelligkeiten. UV-stabile, vor Ort austauschbare Polycarbonat-Farbfilter und eine vom Anwender wechselbare Xenonröhre erleichtern die Wartung. SIL1 & SIL2 Route 2H konform zu IEC61508 (2010) serienmäßig.

Eigenschaften

• Vier Blitzraten: 1Hz, 1,3Hz, 1,5Hz und Doppelblitz
• Automatische Synchronisation in Mehr-Leuchten-Systemen
• Benutzerwechselbare Xenonröhre, gegen Stoß & Vibration gesichert
• Inklusive A4 316 Edelstahl-Schutzkorb
• Vor Ort austauschbare UV-stabile Polycarbonat-Linsenfilter
• 4 Kabeleinführungen mit Stopfen inklusive
• Korrosionsbeständiges Gehäuse aus 316L Edelstahl

Produkt-Upgrade

• Elektronik mit geringerem Einschaltstrom
• Erhöhte Lichtleistung
• A4 316 Edelstahl-Schutzkorb serienmäßig

Zulassungen

• IECEx ULD 16.0017X
• ATEX DEMKO 16 ATEX 1466X
• UKCA: UL21UKEX2019X
• TR-CU Ex EAC
• INMETRO IEx 20.0156X
• PESO CCOE zertifiziert: P622994
• SIL1 & SIL2 konform zu IEC61508 (2010)

Assemblies
Als montagefertige Baugruppen erhältlich, konfiguriert mit STEx Signalhörnern und zusätzlichen STEx Xenon- oder LED-Leuchten, mit oder ohne STExJ2 Ex d Anschlussdose.

Coding

• IECEx / ATEX
• II 2G Ex db IIC Gb T4 Ta -50°C bis +65°C (AC: +55°C)
• II 2G Ex db IIC Gb T3 Ta -50°C bis +75°C (AC: +65°C)
• II 2D Ex tb IIIC Db T131°C Ta -50°C bis +70°C (AC: T137°C)

Effective Candela lens colour factor
Amber: 0.59
Blue: 0.27
Clear: 1.00
Green: 0.51
Magenta: 0.34
Red: 0.15
Yellow: 0.85

Technische Daten

• Quelle: Xenon-Strobe – einzeln oder doppelt
• Energie: 21 Joule (21Ws)
• Blitzraten: 1Hz; 1,3Hz; 1,5Hz; Doppelblitz
• Effektive Intensität (IES gemessen): 1.115,57 cd
• Spitzen-Candela (IES gemessen): 252.852 cd
• Effektive Intensität (berechnet): 1.050 cd
• Spitzen-Candela (berechnet): 2.100.000 cd
• Linsenfarben: Amber, Blue, Clear, Green, Magenta, Red, Yellow
• Spannung DC: 24Vdc (20–28Vdc), 48Vdc (42–54Vdc)
• Spannung AC: 115Vac (110–120Vac), 230Vac (220–240Vac)
• In-rush: 1508mA innerhalb 5ms @ 24Vdc
• SIL: SIL1 & SIL2 Route 2H IEC61508 (2010)
• Schutzart: IP66/67 (EN60529)
• Linsenmaterial: Hochschlagfestes Borosilikatglas
• Gehäusematerial: 316L Edelstahl
• Gehäuseoberfläche: Chromat & Pulverbeschichtung; ISO 12944-6 CX, C5VH & C5H
• Kabeleinführungen: Seite: 4 x M20x1.5mm (Stopfen inklusive)
• Anschlüsse: 0,5–2,5mm² (20–14 AWG); doppelt
• Erdungsbolzen: M5
• Gehäusevolumen: <2 litres
• Betriebstemperatur: -50°C bis +75°C
• Lagerungstemperatur: -50°C bis +75°C
• Relative Feuchte: 99% (tropicalisierte / conformal coated Elektronik)
• MTBF DC: 155.52 Jahre / 1.362.398 h (MIL 217)
• MTBF AC: 246.02 Jahre / 2.155.173 h (MIL 217)
• Gewicht: 6.0 kg
• Teilenummer Basis: STExB2 (Typ X21 = Xenon Beacon – 21 Joule)

Stromaufnahme (Auszug)
24Vdc (20–28Vdc): Nenn 1130mA, Max 1240mA, In-rush 1508mA <6ms
48Vdc (42–54Vdc): Nenn 530mA, Max 560mA, In-rush 2110mA <4ms
115Vac (110–120Vac): Nenn 500mA, Max 530mA
230Vac (220–240Vac): Nenn 195mA, Max 270mA

Teilenummern (Auszug)
Produkttyp: STExB2; Typ: X21 = Xenon Beacon – 21 Joule; Spannungen: DC024 / DC048 / AC115 / AC230; Kabeleinführungsoptionen: A–J (4 x M20x1.5mm … NPT / M25 Adapter); Stopfen/Adapter Material: Edelstahl; Schutzmaterial: A4 316 Edelstahl; Produktversionen: A (IECEx, ATEX, Ex EAC, INMETRO – SIL1 & SIL2) oder U (Doppel-Xenon-Röhren)
