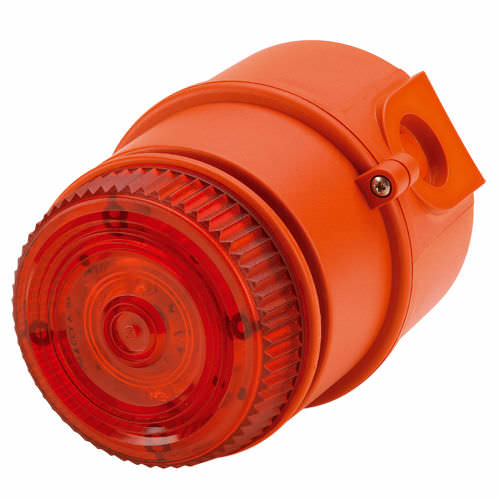

Alarm-Tongeber / LED -Alarmleuchte IS-mC1

elektronischeigensicherATEX

Produktübersicht
Die IS-mC1 ist eine kompakte, kombinierte 100 dB(A) Alarmsirene und L.E.D.-Bake. Nur eine Zener-Barriere oder ein galvanischer Isolator wird benötigt, um sowohl Sirene als auch Bake zu betreiben; alternativ kann die Einheit als nur Sirene oder nur Bake konfiguriert werden. Zulassungen umfassen ATEX, IECEx und GOST‑R für Zone 0 sowie FM für Class I Division 1 / Zone 0.

Eigenschaften

• Eingangsüberlastungs- und Rückstromschutz
• End-of-line-Widerstand zertifiziert
• Automatisch synchronisierte Tonausgabe
• Prismatische Linse optimiert die L.E.D.-Wirkung
• Verfügbar mit kundenspezifischen Tonkonfigurationen und Frequenzen

Downloads (Dateinamen)
Datasheet: Datasheet.pdf
Installationsanleitung: D251-01-601-IS_Issue_1__IS-mC1_.pdf
ANZEx installation: IS5013_A_IS-mC1AN.pdf
IECEx certificate: IECEx_SIR_06.0045X_Issue_4_IS-mini_range.pdf
ATEX certificate: Sira_05ATEX2084X_Issue_9_IS-mini_range.pdf
FM certificate: FM_CoC_3029125_IS-mini.pdf
UKCA Certificate: CSAE_21UKEX2553X_Iss_0_IS-Mini.pdf
Russian Ex certificate: EAC_EU_C-GB.AA71.B.00273_20.pdf
RTN permit: RTN_permit_PPC_00-29227.pdf
Russian Fire certificate: Russian_Fire_Certificate_-GB.25..03286.PDF
Russian Maritime register: 19.00195.278.pdf
ANZEx certificate: ANZEx_07.4044X_Issue_0_IS-mini_Range.pdf
Hong Kong Fire Dept. cert.: HK_FSD_IS-mini.pdf
Declaration of Conformity: DC-011_Issue_J_IS-Mini.pdf
Declaration of Conformity UKCA: DC-088_Issue_A_UKCA_IS-Mini.pdf
2D Zeichnung (PDF): D251-05-601_Issue_2.pdf
2D Zeichnung (DWG): D251-05-601_Issue_1.dwg
3D Zeichnung (STEP): D251-05-601-3D_Issue_1.STEP
Wiring Schematic: D5037_Issue_A_IS-mC1.pdf
Nameplate Drawing: D251-09-601_Issue_1_IS-mC1.pdf
Hi-res Produktbilder (TIFF): 1-13-010_IS-mC1-R-A.tif / 1-13-010_IS-mC1-R-B.tif / 1-13-010_IS-mC1-R-R.tif

Spezifikationen
Alarmsirene:
Nennpegel: 100 dB(A) @ 1 m ± 3 dB – Ton 2* [91 dB(A) @ 10 ft / 3 m]
Anzahl Töne: 49 (UKOOA/PFEER konform)
Anzahl Stufen: 3
Lautstärkeregelung: Max. 100 dB(A); Min. 90 dB(A) – Ton 2
Effektive Reichweite: 40 m / 131 ft @ 1 kHz

L.E.D.-Bake:
Lichtquelle: Array aus 6 Hochleistungs-L.E.D.s
L.E.D.-Farben: Rot, Bernstein, Blau, Grün und Klar
Blitzmodi: Doppelblitz bei 2 Hz und 1 Hz
Effektive Intensität (cd): 23 cd* (gemessen ref. I.E.S.)

Allgemein:
Spannung: 16–28 Vdc über Zenerbarriere oder galvanischen Isolator
Kombinierter Strom: ca. 30 mA typisch bei 24 V Versorgung über 28 V 300 Ohm Zenerbarriere
Schutzart: IP65
Betriebsart: Dauerhaft
Gehäusematerial: UL94V0 & 5VA FR ABS & PC
Gehäusefarbe: RAL3000 Rot
Befestigungen: Edelstahl
Kabeleinführungen: 2 x M20 (kundenspezifische Konfigurationen erhältlich)
MTBF: 141,63 Jahre / 1.240.694 Stunden – MIL‑217
Anschlussklemmen: 0,5 bis 2,5 mm²
Betriebstemperatur: -40° bis +60°C
Lagerungstemperatur: -40° bis +70°C
Relative Luftfeuchte: 90% bei 20°C
Gewicht: 0,44 kg / 0,97 lbs

Teilecodierung
IS-mC1-R/[y]
LED-Farbcode: A = Bernstein / B = Blau / G = Grün / R = Rot / C = Klar (weiße LED). Hinweis: Blaue und grüne LED-Einheiten verwenden eine klare Linse.
Kombiniert oder nur Sirene: Kann von jeder zertifizierten Zenerbarriere oder galvanischen Isolator mit Ausgangsparametern ≤ Uo: 28 Vdc, Io: 93 mA, Po: 660 mW betrieben werden
Nur Bake: Max. Ausgangsparameter ≤ Uo: 28 Vdc, Io: 660 mA, Po: 1,2 W

Zulassungen

• ATEX: SIRA 05ATEX2084X
• IECEx: IECEx SIR 06.0045X
• FM approved
• GOST‑R: POCC GB.JB05.B03365

Tontabelle (Zusammenfassung)
49 Töne verfügbar (UKOOA/PFEER konform). Beispiele:
T1 — 340 Hz kontinuierlich — Stg2: T2 — Stg3: T5
T2 — 800/1000 Hz @ 0,25 s wechselnd — Stg2: T17 — Stg3: T5
T3 — 500/1200 Hz Slow Whoop — Stg2: T2 — Stg3: T5
Länderspezifische oder kundenspezifische Tonkonfigurationen sind auf Anfrage erhältlich.
