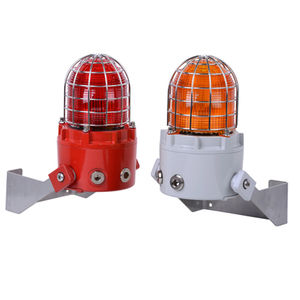

Alarmeinheit D1xB2LD2

Beschreibung
Der D1xB2LD2 ist eine weltweit zugelassene explosionsgeschützte multifunktionale LED-Signalleuchte. Das robuste Gehäuse Typ 4/4X aus korrosionsbeständiger LM6 Marine-Aluminiumlegierung eignet sich für Class I/II Div 1, Zone 1, 2, 21 & 22 Anwendungen.

Merkmale

• Fünf Blinkraten: 1Hz, 1,33Hz, 2Hz, Doppel- und Dreifachblitz
• Automatische Synchronisation für Mehrfachleuchten-Systeme
• Konstante Modi: Hoch- und Niedrigleistung
• Drei fernwählbare Stufen/Kanäle bei DC-Versionen
• A4 (316) Edelstahl-Schutzkorb serienmäßig
• Vor Ort austauschbarer, UV-stabilisierter Polycarbonat-Farbfilter
• 4 seitliche + 1 Pendel-Kabeleingang, Stopfen inklusive
• Korrosionsbeständiges Gehäuse in Marine-Aluminium
• UL Marine zugelassen

Spezifikation

• Quelle: Array aus 4 High Power Cree® LEDs
• Modi: 1Hz (60 fpm), 1,33Hz (80 fpm), 2Hz (120 fpm), Double, Triple, High Power Steady, Low Power Steady
• Effektive Intensität (cd): 338 cd – 1Hz Flash; 174 cd – High Power Steady
• Linsenfarben: Amber, Blue, Clear, Green, Magenta, Red, Yellow
• Spannung DC: 24Vdc (18-30Vdc)
• Spannung AC: 115Vac (110-120Vac), 230Vac (220-240Vac)
• Inrush @ 24Vdc: 1890mA innerhalb 0,22ms
• LED-Lebensdauer: >60.000 Stunden
• Sicherheitsintegritätslevel: SIL1 & SIL2 Route 2H (IEC61508:2010)
• Schutzart: IP66/67; NEMA/Typ: 4/4X/3R/13
• Linsenmaterial: Hochschlagfestes Borosilikatglas
• Gehäuse: LM6 Marine-Aluminiumlegierung, Chromat- & Pulverbeschichtung
• Gehäusefarbe: Rot oder Grau (Sonderfarben verfügbar)
• Kabeleingänge: Seite: 2 × 3/4" NPT & 2 × M20x1.5mm; Pendel: 1 × 3/4" NPT
• Stopfen: Messing, vernickelt oder Edelstahl
• Klemmen: 0,5–2,5mm² (20–14 AWG); 12 AWG massiv unterstützt; doppelte Klemmen
• Erdungsbolzen: M5
• Leitungsüberwachung: Sperrdiode enthalten; EOL-Optionen für DC
• Gehäusevolumen: < 2 Liter
• Betriebstemperatur: -55°C bis +80°C
• Lagertemperatur: -55°C bis +80°C
• Relative Feuchte: 99% – elektronik tropifiziert/konformbeschichtet
• MTBF DC: 1.865.671 Stunden (MIL 217)
• MTBF AC: 1.790.510 Stunden (MIL 217)
• Gewicht: 3,2 kg

Stromaufnahme (nenn)

• 24Vdc (18-30Vdc): Steady High 240mA; Steady Low 134mA; Flash 1Hz 110mA; Max 500mA; Inrush 1890mA <0,22ms
• 115Vac (110-120Vac 50/60Hz): Steady High 95mA; Steady Low 78mA; Flash 1Hz 90mA; Max 180mA; Inrush 1150mA <12ms
• 230Vac (220-240Vac 50/60Hz): Steady High 48mA; Steady Low 37mA; Flash 1Hz 45mA; Max 100mA; Inrush 670mA <12ms

Teilecodes / Bestellinformation

• Produkttyp: D1xB2
• Typ: LD2 – Multifunktions-LED-Leuchte
• Spannungsoptionen: DC024 / AC115 / AC230
• Kabeleingangsoptionen [e]: M / B / E
• Stopfen/Adapter Material [m]: B (Messing), N (vernickelt), S (Edelstahl)
• Schutzkorb Material [s]: 1 (A4 316 Edelstahl), 3 (A4 316 mit Equip.-Tag), 5 (A4 316 mit Equip.-Tag & Duty Label)
• Produktversion [v]: A oder J (Zertifizierungsvarianten)
• Produktoption [o]: 1 (Standard), X (Sonderkonfiguration)
• Gehäusefarbe [x]: R (Rot), G (Grau), S (Sonderfarbe)
• Linsenfarbe [y]: A, B, C, G, M, R, Y

Zulassungen

• UL / cUL – File ref: E245313
• IECEx: IECEx ULD 19.0006X
• ATEX: DEMKO 19 ATEX 2009X
• UKCA: UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 konform zu IEC61508 (2010)

Coding (Auswahl)

• NEC / Class / Zone: Class I Zone 1 AEx db IIC T5 Ta -55°C bis +80°C (T6 bis +70°C)
• CEC / Ex: Ex db IIC T4 Ta -55°C bis +80°C
• NEC / CEC Class / Div: Class I Div 1 Group ABCD T5/T6; Class II Div 1 Group EFG T4
• IECEx / ATEX: II 2G Ex db IIC T5 Gb Ta -55°C bis +80°C; II 2D Ex tb IIIC T95°C Db Ta -55°C bis +80°C

Farbfaktoren (effektive Candela)

• Amber: 0.59
• Blue: 0.27
• Clear: 1.00
• Green: 0.51
• Magenta: 0.34
• Red: 0.15
• Yellow: 0.85

Multifunktionsmuster (Stufen)

• Stufen: Stage 1 [on board] / Stage 2 [remote] / Stage 3 [remote] (Remote-Stufen nur bei DC)
• Beispiele: Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike: 150ms on, 150ms off x2, 600ms off ; Triple strike: 150ms on, 150ms off x3, 600ms off
