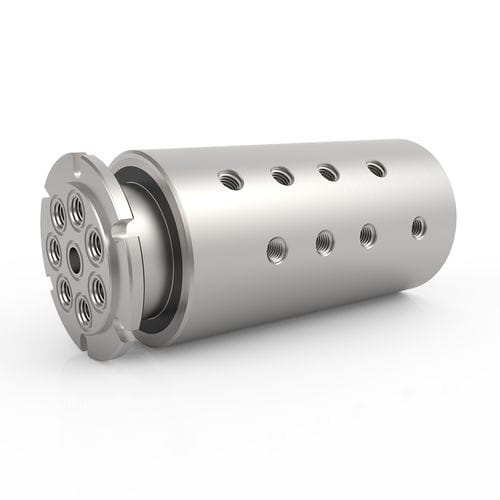

Drehdurchführung für Gas GPS 8

für Ölfür Luftfür Chemikalien

Beschreibung
Die GPS Series 8-Wege Drehdurchführungen bieten acht unabhängige Durchflusswege mit spezieller Dichtungstechnik für Vakuum- und bidirektionale Druckverhältnisse. Sie ermöglichen die gleichzeitige Übertragung verschiedener Medien. Edelstahlgehäuse sind für korrosive oder wasserbasierte Medien verfügbar; Carbonstahl-Ausführungen für Anwendungen ohne Wasser- oder korrosive Medienübertragung. GPS-Modelle sind serienmäßig mit NPT-Gewindeanschlüssen ausgestattet und die Wellenkonfiguration erlaubt die Montage über geschraubte Durchgänge oder eine O-Ring-Flachdichtungsnut für bündigen Einbau. Die Serie ist für die direkte Integration mit kompatiblen Schleifringen ausgelegt, um Fluid- und elektrische Übertragung zu kombinieren.

Konfigurationen (Auswahl)

• GPS-180 (GPSM-180) — Anschluss: 1/8"-27 NPT; Durchgangsgröße: 0.156" [3.962 mm]; Durchmesser: 3.437" [87.3 mm]; Länge: 7.488" [190.196 mm]; Durchgangsbohrung: Keine; Min. Drehmoment: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Anschluss: 1/4"-18 NPT; Durchgangsgröße: 0.250" [6.35 mm]; Durchmesser: 4.250" [107.95 mm]; Länge: 9.609" [244.069 mm]; Durchgangsbohrung: Keine; Min. Drehmoment: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Anschluss: 3/8"-18 NPT; Durchgangsgröße: 0.375" [9.525 mm]; Durchmesser: 4.937" [125.4 mm]; Länge: 10.000" [254.001 mm]; Durchgangsbohrung: Keine; Min. Drehmoment: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Anschluss: 1/2"-14 NPT; Durchgangsgröße: 0.500" [12.7 mm]; Durchmesser: 5.625" [142.875 mm]; Länge: 10.000" [254.001 mm]; Durchgangsbohrung: Keine; Min. Drehmoment: 32.5 ft-lbs [44.06 Nm]

Max. Druck — Serien

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Andere — Kundenauftrag

Max. Drehzahl — Serien

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Andere — Kundenauftrag

Anschlussarten — Serien

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Mittel-/mittlerer Druck — HPS
• Andere — Kundenauftrag

Geeignete Medien (Auswahl)

• Luft / Gas
• Chemikalien
• Kühlmittel
• DI / Leitungswasser
• Öl / Hydraulik
• Wasser / Glykol

Hinweise
Einige Anwendungen mit chemischen oder wasserbasierten Medien können alternative Dichtungswerkstoffe erfordern. Anwendungen über 220 °F (105 °C) benötigen alternative Dichtungen. Die Betriebsdauer hängt von Drehzahl und Einsatzzyklus ab; Dauerbetrieb bei hohen Drehzahlen und erhöhte Temperaturen können spezielle Dichtungen oder zusätzliche Maßnahmen erfordern.

Technische Daten

• Serie / Modell: GPS Series
• Durchgänge: 8 unabhängige Durchflusswege (gleichzeitige Übertragung verschiedener Medien möglich)
• Maximaler Druck (typische GPS-Angabe): 7.500 PSI [515 BAR]
• Maximale Drehzahl (typische GPS-Angabe): 500 RPM
• Anschlussart (GPS Standard): NPT-Gewindeanschlüsse
• Materialien: Gehäuse — Edelstahl; Welle — Edelstahl (TDC). Carbonstahl-Modelle verfügbar für nicht korrosive Medien
• Max. Vakuum: 30 in Hg
• Temperaturbereich: 0 °F bis 220 °F [-18 °C bis 105 °C]
• Geeignete Medien: Luft/Gas, Chemikalien, Kühlmittel, DI/Leitungswasser, Öl/Hydraulik, Wasser/Glykol
• Abdichtung: Spezialisierte Dichtungstechnik für Vakuum und bidirektionale Drücke; einige Medien-/Temperaturkombinationen erfordern alternative Dichtungswerkstoffe
• Montageoptionen: Montage über verschraubte Durchgänge oder O-Ring-Flachdichtungsnut für bündigen Einbau
• Integration: Für die Integration mit Schleifringen ausgelegt, um Fluid- und elektrische Übertragung zu kombinieren
• Beispielhafte Artikelnummern: GPS-180, GPS-280, GPS-380, GPS-480
