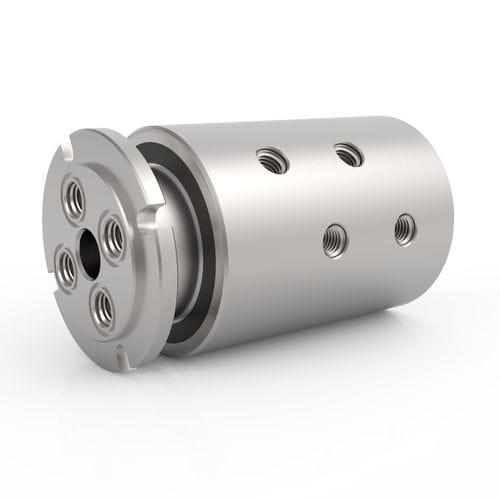

Drehdurchführung für Luft GPS 4

für Lebensmittelfür Wasserfür Chemikalien

Beschreibung
Die 4‑Wege‑Drehdurchführungen der GPS Series verwenden eine spezielle Dichtungstechnik für Vakuum- und bidirektionalen Druckbetrieb. Sie bieten vier unabhängige Durchführungen zur gleichzeitigen Übertragung unterschiedlicher Medien. Standardmodelle verfügen über ein Gehäuse aus Edelstahl, geeignet für Hydraulik-, Pneumatik-, Kühlmittel-, Wasser- und andere korrosive Medien; Ausführungen aus Kohlenstoffstahl sind verfügbar, wenn keine Korrosionsbeständigkeit erforderlich ist. GPS 4‑Wege‑Modelle sind mit NPT‑Gewindeanschlüssen und einer speziellen Wellenkonfiguration ausgestattet, die die Montage über die gewindeführenden Durchführungen oder O‑Ring‑Flanschdichtungen für bündigen Einbau ermöglicht. Die Drehdurchführungen sind für die direkte Integration mit elektrischen Schleifringen ausgelegt, um Fluid‑ und elektrische Übertragung zu kombinieren.

Hauptmerkmale

• Vier unabhängige Durchführungen für die gleichzeitige Übertragung unterschiedlicher Medien
• Spezielle Dichtungstechnik für Vakuum- und bidirektionalen Druckbetrieb
• Edelstahlbauweise (Kohlenstoffstahlmodelle verfügbar, wenn keine Korrosionsbeständigkeit erforderlich ist)
• NPT‑Gewindeanschlüsse Standard bei GPS 4‑Wege‑Modellen
• Einzigartige Wellenkonfiguration, die Montage über Gewindedurchführungen oder O‑Ring‑Flanschdichtungen für bündigen Einbau ermöglicht
• Für direkte Integration mit elektrischen Schleifringen ausgelegt, zur Kombination von Fluid‑ und elektrischer Übertragung

Verfügbare Druckoptionen (Zusammenfassung)
Max. Druck | Serie
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5.000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7.500 PSI [515 BAR] — SE; GP; GPS; HPS
20.000 PSI [1.375 BAR] — HPS
Andere — Kundenspezifisch

Verfügbare Geschwindigkeitsoptionen (Zusammenfassung)
Max. Geschwindigkeit | Serie
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Andere — Kundenspezifisch

Anschlussarten (Zusammenfassung)
Anschlusstyp | Serie
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Mittel-/Mitteldruck — HPS
Andere — Kundenspezifisch

Geeignete Medien

• Air / Gas
• Chemikalien
• Kühlmittel
• DI / Leitungswasser
• Öl / Hydraulik
• Wasser / Glykol
• Lebensmittelgeeignet (ausgewählte Serien / Konfigurationen)

Hinweise
Bei Anwendungen mit chemischen oder wasserbasierten Medien können alternative Dichtungsmaterialien erforderlich sein. Anwendungen über 220° F (105° C) erfordern alternative Dichtungsmaterialien. Alle Werte in den technischen Angaben hängen von der Kombination der Anwendungsparameter ab; die Betriebsdauer hängt von der Drehzahl und dem Betriebszyklus ab.

Technische Daten

• Maximaler Druck: 7.500 PSI [515 BAR]
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Gehäusematerial: Edelstahl (Kohlenstoffstahloption, wenn keine Korrosionsbeständigkeit erforderlich ist)
• Wellenmaterial: Edelstahl (TDC)
• Anschlussart (Standard für GPS 4‑Wege): NPT
• Geeignete Medien: Air/Gas, Chemikalien, Kühlmittel, DI/Leitungswasser, Öl/Hydraulik, Wasser/Glykol
• Konstruktionshinweise: vier unabhängige Durchführungen; für Vakuum und bidirektionalen Druck geeignet; kann mit elektrischen Schleifringen für kombinierten Fluid‑ und Strom-/Signaltransfer integriert werden
• Das minimale Drehmoment zum Anlaufen hängt von Modell, Medium und Druck ab; Drehmomentwerte variieren je nach Konfiguration und Durchmesser der Durchführungen (siehe modellbezogene Daten)
