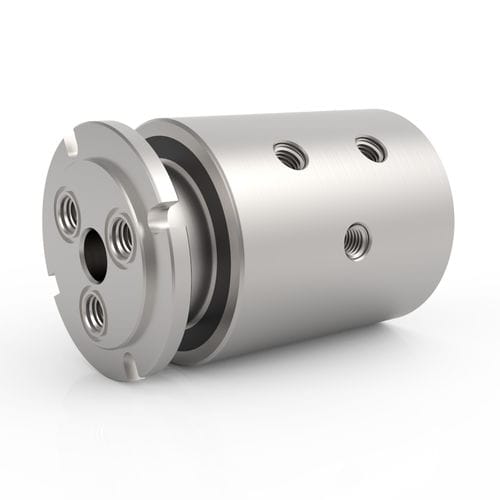

Drehdurchführung für Wasser GPS 3

für Ölfür Chemikalienfür Gas

Übersicht
Die GPS Series 3‑Durchgang‑Drehgelenke übertragen drei unabhängige Medienströme über eine einzige rotierende Schnittstelle. Sie verfügen über spezielle Dichtungstechnologien für Vakuum und bidirektionale Drücke und werden mit NPT‑Gewindeanschlüssen sowie einer Wellenkonfiguration geliefert, die sowohl eine passage-gewindeeinbaubare Montage als auch eine O‑Ring Flanschdichtung für bündige Montage ermöglicht. Gehäuse aus Edelstahl sind Standard für korrosive Medien und Wassereinsatz; Varianten aus Baustahl sind für nicht-korrosive Anwendungen verfügbar. Die GPS Series ist für die direkte Integration mit elektrischen Schleifringen ausgelegt, um Fluid‑ und elektrische Übertragung (Leistung, Signal, Daten) zu kombinieren.

Hauptmerkmale

• Drei unabhängige Durchströmungswege (3‑Durchgangs‑Design)
• Dichtung geeignet für Vakuum und bidirektionale Drücke
• Standardmäßig Edelstahlbauweise (Option Baustahl)
• NPT‑Gewindeanschlüsse (andere Anschlussarten serienweit verfügbar)
• Wellenkonfiguration für passage‑gewindemontage oder O‑Ring Flanschdichtung
• Für direkte Integration mit elektrischen Schleifringen ausgelegt

Verfügbare Druckstufen (Beispiele)
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5.000 PSI [345 BAR]; 7.500 PSI [515 BAR] (GPS auf dieser Seite); 20.000 PSI [1.375 BAR]; kundenspezifische Optionen verfügbar

Verfügbare maximale Drehzahl (Beispiele)
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM (GPS auf dieser Seite); kundenspezifische Optionen verfügbar

Anschlussarten (Beispiele)
ASME‑BPE; BSPP; BSPT; NPT (GPS‑Modelle auf dieser Seite); SAE‑ORB; mittel‑ und kundenspezifische Optionen verfügbar

Geeignete Medien (Beispiele)

• Luft / Gas
• Chemikalien
• Kühlmittel
• DI / Leitungswasser
• Öl / Hydraulik
• Wasser / Glykol

Hinweise
Einige chemische oder wasserbasierte Anwendungen sowie Anwendungen bei höheren Temperaturen können alternative Dichtungsmaterialien oder spezielle Dichtungsauswahl erfordern. Leistungswerte (Druck, Drehzahl, Drehmoment, Lebensdauer) hängen von den kombinierten Anwendungsparametern (Medium, Temperatur, Drehzahl, Einsatzzyklus) ab und können je nach Konfiguration variieren. Dauerbetrieb nahe der maximalen Nenn‑Drehzahl oder bei erhöhten Temperaturen kann andere Materialien oder Optionen erforderlich machen.

Technische Daten / Spezifikationen

• Serienname: GPS Series
• Ausführung: 3 unabhängige Durchströmungswege (3‑Durchgangs‑Drehgelenk)
• Max. Druck (typisch für die GPS auf dieser Seite): 7.500 PSI [515 BAR]
• Max. Drehzahl (typisch für die GPS auf dieser Seite): 500 RPM
• Max. Vakuum: 30 in HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C] (höhere Temperaturen erfordern alternative Dichtungen)
• Anschlusstyp (Standard bei GPS‑Modellen): NPT‑Gewindeanschlüsse
• Gehäusematerial: Edelstahl (Baustahl erhältlich für nicht‑Wasser/korrosive Anwendungen)
• Wellenmaterial / Oberfläche: Edelstahl (TDC‑Finish)
• Montageoptionen: Montage durch passage‑Gewinde oder bündige Montage mit O‑Ring Flanschdichtung
• Integration: Für direkte Integration mit elektrischen Schleifringen zur kombinierten Fluid‑ und Elektrikübertragung konzipiert
• Typisches Mindestdrehmoment zum Drehen (Beispiele aus der Produktfamilie): 1.5 ft‑lbs [2.03 Nm] bis 24.7 ft‑lbs [33.49 Nm] je nach Modell und Bohrung
• Verfügbare Teilenummern / Größen: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630 usw.
