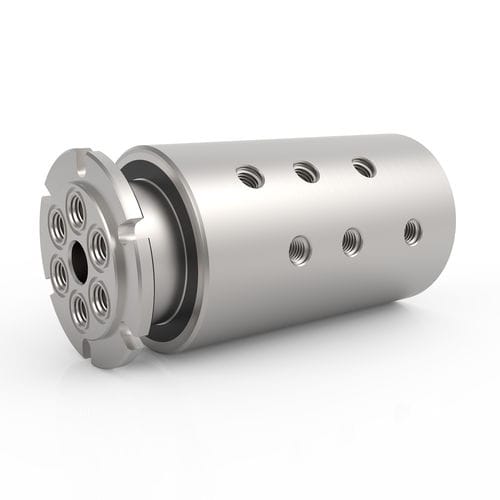

Drehdurchführung für Wasser GPS 6

für Luftfür Chemikalienfür Gas

Übersicht
Die 6-Wege-Drehdurchführungen der GPS Series verwenden spezielle Dichtungstechnologie für Vakuum- und bidirektionale Drücke und bieten sechs unabhängige Durchführungen für den gleichzeitigen Transfer verschiedener Medien. Gehäuse aus Edelstahl sind für korrosive Medien und Wasser verfügbar; Varianten aus Kohlenstoffstahl stehen für nicht korrosive Anwendungen zur Verfügung. GPS 6-Wege-Modelle verfügen über NPT-Gewindeanschlüsse und eine Wellenkonfiguration, die entweder die Befestigung über gewindeführende Durchführungen oder eine bündige Montage mit O-Ring-Flachdichtungen erlaubt. Die Serie ist für die direkte Integration mit elektrischen Schleifringen ausgelegt, um Fluidübertragung mit elektrischer Energie-, Signal- oder Datenübertragung zu kombinieren.

Wesentliche Spezifikationen
Max. Druck: 7.500 PSI [515 BAR] • Max. Drehzahl: 500 U/min • Anschlussart: NPT • Max. Vakuum: 30 HG • Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]

Geeignete Medien

• Luft / Gas
• Chemikalien
• Kühlmittel
• DI / Leitungswasser
• Öl / Hydraulik
• Wasser / Glykol

Anschlussarten (Beispiele verfügbar)

• NPT (Standard für GPS 6-Wege-Modelle)
• Weitere Anschlussarten in Serienvarianten: BSPP, BSPT, SAE-ORB, ASME-BPE, mittel- und kundenspezifische Anschlüsse (serienabhängig)

Konfigurationen (ausgewählte Modelldaten)

Teilenr. | Anschluss | Durchgangsgröße | Durchmesser | Länge | Durchgangsbohrung | Minimales Drehmoment*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Hinweise zu Medien / Zubehör

• Druck-gegen-Drehmoment- und Druck-gegen-Drehzahl-Diagramme für die Leistungsdaten der GPS-Serie verfügbar.
• Optionen zur Integration elektrischer Schleifringe, um Fluid- und elektrische Übertragung zu kombinieren.

Technische Spezifikationen

• Serie / Modell: GPS Series (6-Passage)
• Maximaler Druck: 7.500 PSI [515 BAR] (Serienfähigkeit)
• Maximale Drehzahl: 500 U/min (Serienfähigkeit)
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Anschlussart (GPS 6-Wege): NPT (andere Anschlussoptionen in anderen Serien verfügbar)
• Gehäusematerial: Edelstahl (Kohlenstoffstahloptionen für nicht korrosive Anwendungen)
• Wellenmaterial / -oberfläche: Edelstahl (TDC angegeben)
• Geeignete Medien: Luft/Gas, Chemikalien, Kühlmittel, DI/Leitungswasser, Öl/Hydraulik, Wasser/Glykol
• Konfigurationen: mehrere Teilenummern (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) mit variierenden Durchgangsgrößen, Durchmessern, Durchgangsbohrungen und Mindestdrehmomentanforderungen
• Downloads verfügbar: Serienkatalog und Installations-/Montagedokumentation (PDF)
• Hinweise: Lebensdauer und Drehmomentanforderungen hängen von Kombination aus Medium, Druck, Drehzahl und Einsatzzyklus ab; einige Medien oder Hochtemperaturanwendungen erfordern alternative Dichtungsmaterialien.
