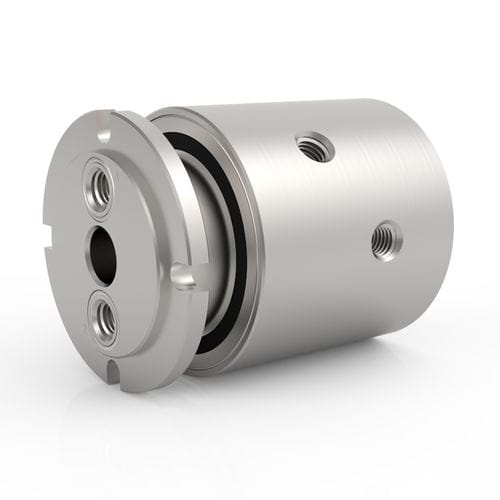

Drehdurchführung für Wasser GPS 2

für Ölfür Chemikalienfür Dampf

Beschreibung
Die 2-Kanal-Drehdurchführungen der GPS Series bieten zwei unabhängige Durchgänge für die gleichzeitige Übertragung unterschiedlicher Medien. Sie verwenden eine spezielle Dichtungstechnologie für Vakuum- und bidirektionale Druckanwendungen. Gehäuse aus Edelstahl sind für korrosive Medien geeignet; für nicht korrosive Anwendungen sind Modelle aus Kohlenstoffstahl verfügbar. Standard-GPS-2-Kanal-Modelle verfügen über NPT-Gewindeanschlüsse und eine Wellenkonfiguration, die die Montage über Gewindeöffnungen oder O-Ring-Flanschdichtungen für bündige Montage ermöglicht.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Suitable Media (excerpt)

• Air / Gas
• Chemikalien
• Kühlmittel
• DI / Leitungswasser
• Öl / Hydraulik
• Wasser / Glykol
• Lebensmittelgeeignet (über SCS-Serie)
• Dampf — kundenspezifisch

Hinweise / Warnungen
* Einige Anwendungen mit chemischen oder wasserbasierten Medien können alternative Dichtungsmaterialien erfordern. Temperaturen über 220° F (105° C) erfordern alternative Dichtungen. Die Betriebslebensdauer hängt von Drehzahl und Einsatzzyklus ab. Hochgeschwindigkeitsanwendungen im Dauerbetrieb oder Wasser bei Temperaturen über 212° F (100° C) können spezielle Dichtungen und konstruktive Maßnahmen erfordern.

Technische Daten

• Series: GPS Series
• Produkttyp: 2-Kanal-Drehdurchführung (zwei unabhängige Durchgänge)
• Maximaldruck: bis zu 7.500 PSI [515 BAR] (Leistungsfähigkeit der Serie; spezifische Modelle variieren)
• Maximaldrehzahl: bis zu 500 RPM (Leistungsfähigkeit der Serie; spezifische Modelle variieren)
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C] (höhere Temperaturen erfordern alternative Dichtungen)
• Anschlussart (Standard bei GPS 2-Kanal-Modellen): NPT-Gewindeanschlüsse
• Gehäusematerial: Edelstahl (Kohlenstoffstahloptionen für nicht korrosive Medien)
• Wellenmaterial / Oberfläche: Edelstahl (TDC)
• Geeignete Medien: Luft/Gas, Chemikalien, Kühlmittel, DI/Leitungswasser, Öl/Hydraulik, Wasser/Glykol (Medienkompatibilität kann alternative Dichtungen erfordern)
• Dichtung: spezialisierte Dichtungstechnologie für Vakuum und bidirektionale Drücke
• Installation: Wellenkonfiguration ermöglicht Montage über Gewindeöffnungen oder O-Ring-Flanschdichtungen für bündigen Einbau
• Integration: ausgelegt für direkte Integration mit elektrischen Schleifringen zur kombinierten Übertragung von Fluiden und elektrischen Signalen/Strom
• Verfügbare Referenzen (Beispiele): GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Verfügbare Downloads: Serienkatalog und Installations-/Montagedokumentation (PDF)
