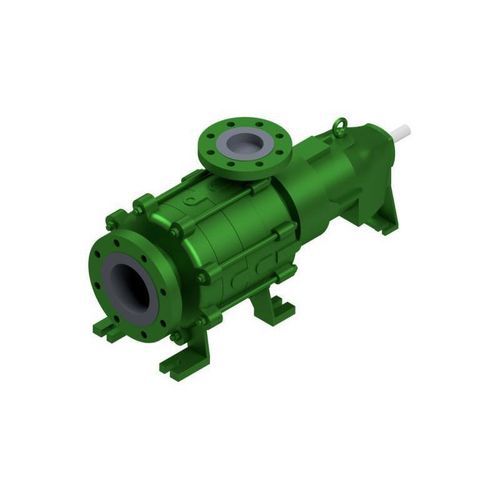

Seitenkanalpumpe HZMAR

für Kohlenwasserstoffefür GasÖl

Produktbeschreibung
Die Type HZSMAR ist eine ein- oder mehrstufige Gliederpumpe mit Magnetkupplung und Gefäßförderstufe. Die Gasfördereinrichtung arbeitet nach dem Prinzip einer Seitenkanalpumpe. Bei Gasförderung wird durch Druckerhöhung in der Seitenkanalstufe eine Rückführung des Gases in die Flüssigkeitsphase erzielt. Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Durch einen internen Zirkulationsstrom wird die durch die Wirbelstromverluste entstehende Wärme abgeführt. Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern, die Antriebswelle ist in ölgeschmierten Wälzlagern gelagert. Schleißringe sind saug- und druckseitig Standard. Der Axialschubausgleich erfolgt durch eine doppelseitige Entlastungsscheibe, deren Entlastungsräume sowohl von der Druckseite der Pumpe als auch durch den Druck der ersten Stufe beaufschlagt werden.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Betriebsdruck: 16 bar [232 psi]*
• Temperatur: 100° C [212° F]*
• max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Saugstutzen: axial
• Lagerung: Wälzlager, produktseitig Gleitlager
• Schmierung: Öl
• Werkstoffe: Duplex, Ni-Basis, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: API 685, ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1

Charakteristiken / Spezifikationen

• ein- oder mehrstufige Gliederpumpe mit Magnetkupplung
• Seitenkanalstufe zur Gasförderung und Rückführung in die Flüssigkeitsphase
• Permanentmagnetkupplung mit hermetischer Spalttopfabdichtung
• Wärmeabfuhr durch internen Zirkulationsstrom
• SiC-Gleitlager (produktseitig) und ölgeschmierte Wälzlager (Antriebsseite)
• Saug- und Druckschleißringe als Standard
• Axialschubausgleich über doppelseitige Entlastungsscheibe
• Einsatz für hohe Anforderungen in Öl & Gas, Chemie, Petrochemie, Offshore und Marine
