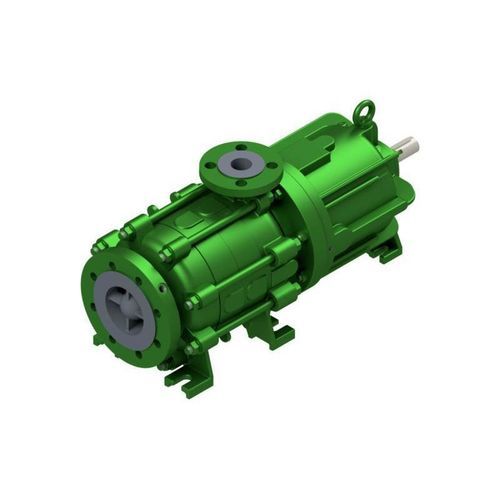

Kreiselpumpe HZMA

Kraftstofffür Kohlenwasserstoffefür Chemikalien

Produktbeschreibung
Die Type HZMA ist eine ein- oder mehrstufige Kreiselpumpe mit permanenter Magnetkupplung und axialem Saugstutzen. Die Magnetkupplung und der Spalttopf dichten das Fördermedium hermetisch nach außen ab. Ein interner Zirkulationsstrom führt die durch Wirbelstromverluste entstehende Wärme ab. Die Pumpenwelle ist produktseitig in SiC-Gleitlagern gelagert; die Antriebswelle läuft in dauerfettgeschmierten Kugellagern. Schleißringe sind saug- und druckseitig serienmäßig. Der Axialschub wird durch eine doppelseitige Entlastungsscheibe ausgeglichen, deren Entlastungsräume sowohl von der Druckseite als auch vom Druck der ersten Stufe beaufschlagt werden. Die Pumpe ist für horizontale Aufstellung ausgelegt.

Anwendungen

• Öl & Gas
• Chemische Verfahrenstechnik
• Petrochemische Anlagen
• Offshore-Anlagen
• Schiffbau / Marine
• Tankstellen-/Befüllsysteme & Luftfahrt
• Tanklager / Depot
• Erneuerbare Energien & Umwelttechnik

Technische Daten / Spezifikationen

• Q max: 600 m³/h (abhängig von Baugröße und Drehzahl)
• H max: 500 m (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: 16 bar (höhere Drücke auf Anfrage)
• Temperaturbereich: bis 200° C (höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung (Spalttopf)
• Aufstellung: horizontal
• Selbstansaugung: nein
• Lageranordnung: SiC-Gleitlager produktseitig; Antriebswelle in dauerfettgeschmierten Kugellagern
• Schmierung: Fett
• Werkstoffe: Duplex, Ni-basierte Legierungen, Sphäroguss / Stahlguss, austenitische Stähle
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1

Hinweise

• * Höhere Drücke und Temperaturen auf Anfrage erhältlich.
• ** Förderstrom und Förderhöhe sind abhängig von Baugröße und Drehzahl.

Auslegungsmerkmale

• Pumpentyp: ein- oder mehrstufige Kreiselpumpe mit permanenter Magnetkupplung
• Saugstutzen: axial; Einbaulage: horizontal
• Axialschubausgleich: doppelseitige Entlastungsscheibe
• Serienmäßige Schleißringe auf Saug- und Druckseite
• Werkstoffe und interne Komponenten wählbar je nach Medium (korrosiv/abrasiv)
