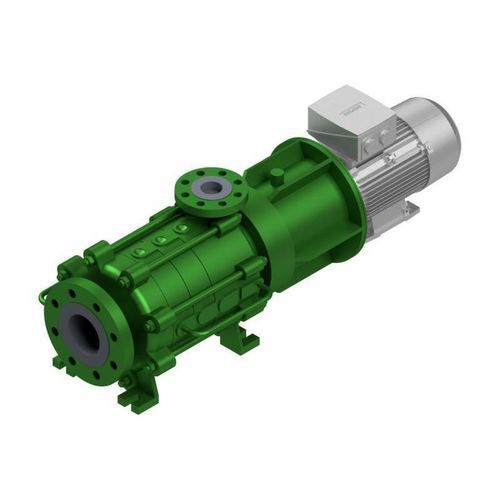

Kreiselpumpe HZMAB

für Kohlenwasserstoffefür GasÖl

Beschreibung Die Type HZMAB ist eine ein- oder mehrstufige Gliederpumpe mit Magnetkupplung und axialem Saugstutzen. Die Pumpe verfügt über eine permanente Magnetkupplung; der Spalttopf (Containment) dichtet das Fördermedium hermetisch ab. Durch einen internen Zirkulationsstrom wird die durch Wirbelstromverluste entstehende Wärme abgeführt. Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern. Schleißringe sind saug- und druckseitig vorhanden. Der Axialschubausgleich erfolgt durch eine doppelseitige Entlastungsscheibe, deren Entlastungsräume sowohl von der Druckseite der Pumpe als auch durch den Druck der ersten Stufe beaufschlagt werden. Durch den direkten Anbau des Antriebsmotors entfallen zusätzliche Wälzlager und die mechanische Kupplung.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Betriebsdruck: 16 bar [232 psi]*
• Temperatur: 200° C [392° F]*
• max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Saugstutzen: axial
• Selbstansaugend: ja
• Lagerung: Gleitlager (SiC)
• Werkstoffe: Duplex, Ni-Basis, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1

Charakteristiken / Spezifikationen

• Permanente Magnetkupplung mit hermetischer Abdichtung durch Spalttopf
• Interner Zirkulationsstrom zur Ableitung von Wirbelstromverlustwärme
• SiC-Gleitlager für die Pumpenwelle
• Schleißringe saug- und druckseitig
• Axialschubausgleich über doppelseitige Entlastungsscheibe (Beaufschlagung durch Pumpendruck und Druck der ersten Stufe)
• Direkter Anbau des Antriebsmotors; keine zusätzlichen Wälzlager oder mechanische Kupplung erforderlich
• Materialoptionen für verschiedene Medien und Anwendungen: Duplex, Nickel-Basislegierungen, Sphäroguss/Stahlguss, austenitischer Stahlguss
• Geeignet für Einsatzbereiche mit Explosionsschutzanforderungen (Kategorie 2 / Zone 1)
• * höhere Drücke und Temperaturen auf Anfrage
• ** abhängig von Baugröße und Drehzahl
