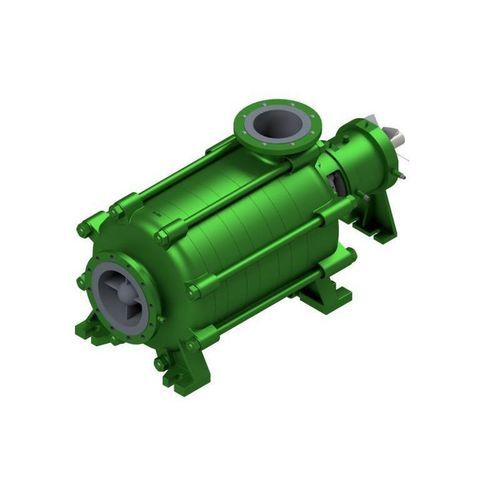

Impellerpumpe HZAR

für KohlenwasserstoffeÖlfür Chemikalien

Beschreibung
Die Type HZAR ist eine ein- oder mehrstufige Gliederpumpe nach API 610, Bauart BB4, mit axialem Saugstutzen. Zur Erzielung sehr niedriger NPSH-Werte ist der Saugständer mit axialem Einlauf und das saugseitige Laufrad mit vergrößertem Einlaufquerschnitt ausgebildet. Der Axialschubausgleich erfolgt durch Entlastungsbohrungen und Drosselspalten, Lauf- und Spaltringe sind saug- und druckseitig Standard. Die Lagerung der Pumpenwellen erfolgt in einem Zylinderrollenlager und einem Schrägkugellagerpaar. Beidseitig sind auswechselbare Lagerdichtungen angeordnet. Die Abdichtung zur Atmosphäre erfolgt durch Profildichtringe in metal-to-metal-Ausführung. Der Dichtungsraum ist so ausgeführt, dass Gleitringdichtungen nach API 682 eingebaut werden können.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Dokumentation
Broschüre (Deutsch) und Broschüre (Englisch) sind für dieses Produkt verfügbar.

Charakteristiken / Spezifikationen technisches

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Betriebsdruck: 16 bar [232 psi]*
• Temperatur: 200 °C [392 °F]*
• max. Drehzahl: 3500 min−1
• Abdichtung: Gleitringdichtung
• Aufstellung: horizontal
• Saugstutzen: axial
• Selbstansaugend: ja
• Lagerung: Zylinderrollenlager und Schrägkugellagerpaar (Wälzlager), Gleitlager
• Schmierung: Öl
• Werkstoffe: Duplex, Ni-Basis, austenitischer Stahlguss
• Normen: API 610
• Ex-Schutz: Kategorie 2 / Zone 1
• Hinweis: * höhere Drücke und Temperaturen auf Anfrage
• Hinweis: ** abhängig von Baugröße und Drehzahl
