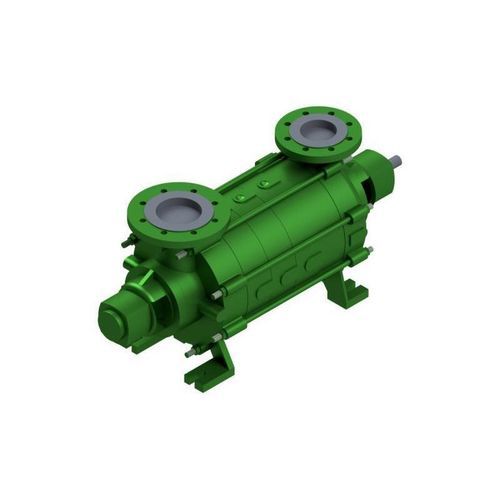

Kreiselpumpe HZS

für MineralölKraftstofffür Kohlenwasserstoffe

Kurzbeschreibung
Die Type HZS ist eine selbstansaugende, ein- oder mehrstufige Kreiselpumpe mit Wellenabdichtung (Schmierung: Fett). Sie ist für die horizontale Aufstellung und den Betrieb in Rechts- oder Linkslauf ausgelegt und eignet sich für industrielle Anwendungen mit Bedarf an Selbstansaugung und hohen Förderhöhen.

Funktion Entlüftung
Die Entlüftungseinrichtung arbeitet nach dem Prinzip einer Seitenkanalpumpe. Beim Anfahren bildet die in der Pumpe vorhandene Flüssigkeit zusammen mit der in der Saugleitung vorhandenen Luft ein Flüssigkeits–Gasgemisch; das Entlüftungsrad fördert den Luftanteil in den Druckstutzen. Durch die druckseitige Anordnung der Entlüftungsstufe wird eine vollständige Entlüftung von Saugleitung und Pumpenkörper sichergestellt.

Optimierung für niedrige NPSH-Werte
Zur Erzielung niedriger NPSH-Werte ist der Saugständer als Einlaufspirale und das saugseitige Laufrad mit vergrößertem Einlaufquerschnitt ausgeführt, um die Ansaughöhe zu verbessern.

Konstruktion / Lagerung
Der Axialschubausgleich erfolgt durch Entlastungsbohrungen und Drosselspalte; Schleißringe sind saug- und druckseitig Standard. Die Lagerung der Pumpenwelle erfolgt in einem Zylinderkugellager und einem doppelseitigen Schrägkugellager. Schmierung: Fett.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Hinweise
* höhere Drücke und Temperaturen auf Anfrage
** abhängig von Baugröße und Drehzahl

Charakteristiken / Spezifikationen technische

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Betriebsdruck: 16 bar [232 psi]*
• Temperatur: 100 °C [212 °F]*
• max. Drehzahl: 2950 min−1
• Abdichtung: Gleitringdichtung
• Aufstellung: horizontal
• Selbstansaugend: ja
• Lagerung: Zylinderkugellager + doppelseitiges Schrägkugellager
• Schmierung: Fett
• Werkstoffe: Sphäroguss / Stahlguss
• Normen: API 610, ISO 5199
• Ex-Schutz: Kategorie 2 / Zone 1
