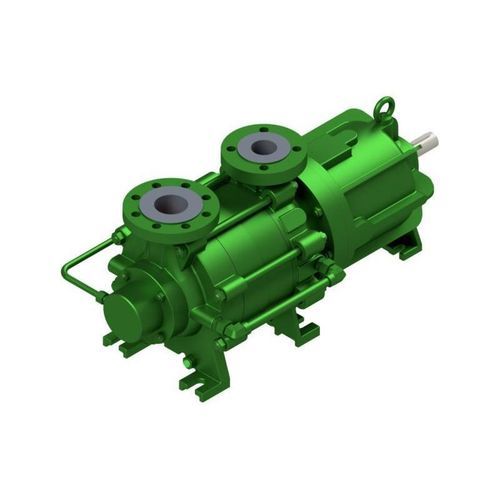

Seitenkanalpumpe HZSM

für MineralölKraftstofffür Kohlenwasserstoffe

Produktbeschreibung
Die Type HZSM ist eine selbstansaugende, ein- oder mehrstufige Gliederpumpe mit Permanentmagnetkupplung. Der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Durch einen internen Zirkulationsstrom wird die durch Wirbelstromverluste entstehende Wärme abgeführt.

Entlüftung / Funktionsprinzip
Die Entlüftungseinrichtung arbeitet nach dem Prinzip einer Seitenkanalpumpe. Beim Anfahren bildet die in der Pumpe vorhandene Flüssigkeit zusammen mit der in der Saugleitung vorhandenen Luft ein Flüssigkeits–Gasgemisch; der vorhandene Luftanteil wird vom Entlüftungsrad in den Druckstutzen gefördert. Durch die druckseitige Anordnung der Entlüftungsstufe wird eine vollständige Entlüftung von Saugleitung und Pumpenkörper gewährleistet.

Magnetkupplung und Wärmeabführung
Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Durch einen internen Zirkulationsstrom wird die durch Wirbelstromverluste entstehende Wärme abgeführt.

Lagerung und Abdichtung
Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern auf der Produktseite; die Antriebswelle ist in dauerfettgeschmierten Kugellagern gelagert. Schleißringe sind saug- und druckseitig Standard. Die Abdichtung erfolgt durch die Magnetkupplung (hermetische Trennung ohne Gleitringdichtung).

Axialschubausgleich
Der Axialschubausgleich erfolgt durch eine doppelseitige Entlastungsscheibe, deren Entlastungsräume sowohl von der Druckseite der Pumpe als auch durch den Druck der ersten Stufe beaufschlagt werden.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Hinweise
Hinweis: * höhere Drücke und Temperaturen auf Anfrage. ** abhängig von Baugröße und Drehzahl.

Charakteristiken / Spezifikationen technische

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• Betriebsdruck: 16 bar [232 psi]*
• Temperaturbereich: bis 100° C [212° F]*
• max. Drehzahl: 1750 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Saugstutzen: vertikal
• Selbstansaugend: ja
• Lagerung: Wälzlager (Antrieb), produktseitig Gleitlager (SiC)
• Schmierung: Fett (dauerfettgeschmierte Kugellager am Antrieb)
• Werkstoffe: Duplex, Ni-Basis, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
