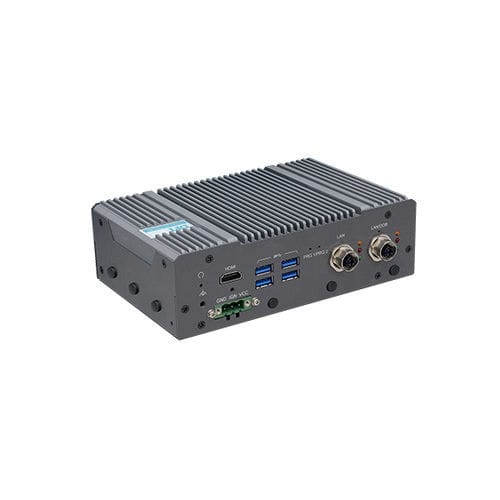

Expansion-PC VC700-ASL

wandmontierteingebautIntel Atom® x7433RE

Overview

• Kompakter lüfterloser Fahrzeug‑PC mit Intel® Atom x7000E CPU‑Optionen (x7835RE, x7433RE, x7211RE)
• ITxPT‑zertifizierte Plattform für Flotten‑ und Fahrzeuganwendungen
• Breiter Fahrzeug‑Versorgungsbereich (9~36V DC) mit ACC/IGN
• Integrierte 9‑Achsen‑IMU für Fahrererkennung und Flottenüberwachung
• Vielseitige Erweiterung: 2×Mini‑PCIe, 3×M.2 für CAN/GNSS/LTE/5G/Wi‑Fi/Speicher
• Robuste I/O: 2×GbE (M12), isolierte 8‑Bit‑DIO, 2×CAN, großer Temperaturbereich

Key Features

• Breite Eingangsspannung: 9~36V DC mit Ignition
• Lüfterloses Design und robustes Gehäuse (Aluminium + SPGC)
• Betriebstemperatur: -40 bis 70°C
• Integrierte 9‑Achsen‑IMU (3A + 3G + 3M)
• Out‑of‑Band (OOB) Management und TPM 2.0
• Umfangreiche Erweiterungs‑ und Speicheroptionen (M.2, Mini‑PCIe, hot‑swap 2.5"‑Bays)

Detailed Specifications
System
Processor : Intel® Atom x7000E (Amston Lake). Optionen: x7835RE (8 Kerne, 1,3–3,6 GHz, 12W); x7433RE (4 Kerne, 1,5–3,4 GHz, 9W); x7211RE (2 Kerne, 1,0–3,2 GHz, 6W).
Memory : 4GB / 8GB LPDDR5‑5200 (fest verlötet).
BIOS : AMI SPI 64 Mbit.

Graphics
Controller : Intel® HD Graphics (bis zu 32 EUs).
Display : 1×HDMI 1.4b (bis 4096×2160 @24Hz); 1×DP++ (bis 4096×2160 @24Hz).

Storage
External : Optionale 2× austauschbare 2.5" SATA‑Bays.
Internal : eMMC 64GB oder 128GB (entfernbares Modul optional).

Expansion
Interfaces : 1×M.2 2230 A+E (USB2.0/PCIe); 1×M.2 3042/3052 B (USB3.0/USB2.0/PCIe) mit Nano SIM; 1×M.2 2242/2280 B+M (PCIe/SATA); 2×Mini‑PCIe (1 half, 1 full).

Ethernet
Controller : 2×Intel i210 GbE.
Interface : 2×GbE mit M12 X‑code Steckern.

GNSS
Support : u‑blox NEO‑M9N (GPS/QZSS/Galileo/GLONASS/BeiDou). Dead reckoning auf Anfrage.

Sensor
9‑Achsen‑IMU (3‑Achsen‑Beschleunigungssensor, 3‑Achsen‑Gyroskop, 3‑Achsen‑Magnetometer) für Fahrzeug/Flotten‑Sensing und Fahrerkennung.

Front I/O

• Ethernet: 2×GbE (M12 X‑code) (ein Port geteilt mit OOB)
• USB: 4×USB 3.2 Type‑A
• Display: 1×HDMI
• Tasten: Reset
• Antenne: 3×Fakra‑Bohrungen

Rear I/O

• Serial: 2×RS‑232/422/485 (DB9‑M)
• DIO: Isolierte 8‑Bit‑DIO, 1,5 kV Isolation (Eingang 0–30 VDC)
• Display: 1×DP++
• Audio: Verstärker für 10W‑Lautsprecher + 3,5 mm Line Out/Mic In
• CAN: 2×CAN 2.0B (DB9‑M), J1939‑Support (CAN FD auf Anfrage)
• Antenne: 2×Fakra‑Bohrungen

Side I/O
Antenne‑Bohrungen: 3×Fakra.

Watchdog Timer
Output & Interval : System‑Reset, programmierbar von 1 bis 255 Sekunden.

Security
TPM : TPM 2.0 (Nuvoton).

Power
Type : Breiter Bereich 9~36 V DC mit Ignition‑Control (ACC/IGN).
Connector : 3‑polige Schraubklemme.

OS Support
Microsoft : Windows 10 / Windows 11.
Linux : Ubuntu 22.04.

Environment
Operating Temperature : -40 bis 70°C.
Storage Temperature : -40 bis 85°C.

Mechanism
Construction : Aluminium + SPGC‑Metall.
Mounting : Wandmontage.
Dimensions (B×H×T) : 182,4 × 61,5 × 118,4 mm ; 182,4 × 93,5 × 118,4 mm (mit 2.5"‑Bays).
Color : Schwarz.

Standards & Certifications

• Shock: MIL‑STD‑810G Methode 516.6 Verfahren 1 (betriebend/nicht‑betriebend)
• Vibration: MIL‑STD‑810G Methode 514.6 Kategorie 4
• Certifications: CE, FCC, E‑Mark (E24), ITxPT, RoHS, UKCA (TBD)

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• CPU‑Optionen: Intel® Atom x7835RE / x7433RE / x7211RE
• Speicher: 4GB / 8GB LPDDR5‑5200 (fest verlötet)
• Grafik: Intel® HD Graphics (bis zu 32 EUs)
• Speicher: eMMC 64/128GB; optional 2×austauschbare 2.5" SATA
• Expansion: 3×M.2, 2×Mini‑PCIe
• Ethernet: 2×Intel i210 GbE (M12)
• GNSS: u‑blox NEO‑M9N
• I/O: 4×USB 3.2, HDMI, DP++, 2×RS‑232/422/485, isolierte 8‑Bit‑DIO
• Audio: Verstärker für 10W + Line Out/Mic In
• CAN: 2×CAN 2.0B, J1939 (CAN FD auf Anfrage)
• Sensoren: Integrierte 9‑Achsen‑IMU
• Power: 9~36V DC mit Ignition
• Temp: -40 bis 70°C
• Abmessungen: 182.4×61.5×118.4 mm
