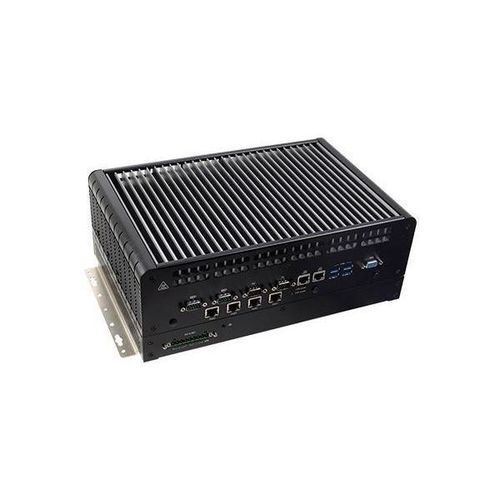

Expansions-Computer VC300-CS

KIembeddedwandmontiert

Produktübersicht

• DFI's VC300-CS ist ein lüfterloser und KI-fähiger Bordcomputer, der von Intel® 9/8th Gen Core™ Prozessoren angetrieben wird und mit einem NVIDIA MXM-Modul für beschleunigte Grafikverarbeitung für KI-Vision und maschinelles Lernen ausgestattet ist.
• 5G-Fähigkeit ermöglicht Echtzeit-Kommunikation und -Reaktion am Rande des Fahrzeugs und unterstützt fortschrittliche Fahrerassistenz, Risikovorhersagen, Onboard-Überwachung und Fahrgastkomfort und -sicherheit in intelligenten Transportökosystemen.

Hauptmerkmale

• 8./9. Generation Intel® Core™ Prozessoren
• 4 x 802.3af PoE Ports
• AI beschleunigt: bis zu 150W MXM GPU Modul unterstützt
• Mehrere Erweiterungssteckplätze für 5G Mobilfunk unterstützt
• Erweiterte Betriebstemperatur: -20°C bis 70°C
• 15 Jahre CPU Life Cycle Support bis Q1' 34 (basierend auf Intel IOTG Roadmap)

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• UKCA-Zertifizierung
• E-Mark (E24) Zertifizierung

Anwendungen

• Elektrischer Überlandbus
• Autonome Fahrzeuge
• MaaS (Mobility as a Service)
• Flottenmanagement
• Robotaxi
• AI-Bahnüberwachung
• Fahrerlose und Autopilot-Systeme
• Spurüberwachung

Detaillierte Spezifikationen System Prozessor: Intel® Core™ Prozessoren der 8./9. Generation, LGA 1151 - Intel® Core™ i7-9700TE 8C/8T 1.8GHz 12MB Cache, TDP 35W mit Q370PCH - Intel® Core™ i7-8700T 6C/12T 2,4GHz 12MB Cache, TDP 35W mit Q370PCH - Intel® Core™ i7-9700E 8C/8T 2,6GHz 12MB Cache, TDP 65W mit Q370PCH - Intel® Core™ i5-9500TE 6C/6T 2,2 GHz 9 MB Cache, TDP 35 W mit Q370PCH (Andere CPU-Unterstützung auf Anfrage) Chipsatz: Intel® Q370-Chipsatz Speicher: Dual Channel DDR4 2666/2400 MHz mit SODIMMs bis zu 64GB BIOS: AMI SPI 128Mbit Grafik Steuerung: Intel® HD-Grafik Display:

• 1 x VGA (DB-15-Anschluss), bis zu 1920x1200@60Hz
• 1 x HDMI (mit Schraubverschluss), bis zu 4096x2160@24Hz
• 1 x DP++ (Standard-Displayport-Anschluss DIP-Typ mit Schraubverschluss), bis zu 4096x2304@60Hz
• Unterstützung für NVIDIA Optimus-Technologie

AI-Beschleuniger Schnittstellen: MXM Typ A, B, C auf x16 PCIe 3.0 Controller: Nvidia Quadro embedded/ Geforce Serie Speicherung Extern: 2 x austauschbare 2,5"-Speicherschächte mit Verriegelung (unterstützt 7mm SSD-Geräte) Intern: 1 x M.2 2280 M Schlüssel unterstützt SATA SSD Erweiterung Schnittstelle:

• 1 x Half-size Mini PCIe für WiFi/BT-Module, mit PCIe x1 & USB-Signal
• 2 x Full-size Mini PCIe unterstützen PCIe x1, USB 2.0 Signal mit SIM-Karten-Sockel von jedem
• 1 x M.2 B Schlüssel unterstützt 3042, 3052 Geräte oder 5G Modul auf PCIe x1, USB2.0, USB3.0 Signal mit SIM Karten Slot Halterung (SIM Karte kann alle von außen zugänglich sein)
• 1 x M.2 2280 M Schlüssel unterstützt 2242, 2260 & 2280 Geräte (PCIe x4 & SATA Signal, unterstützt Boot Up Funktion)

Audio Audio Codec: Realtek ALC888 Schnittstellen: 1 x Mic-in, 1 x Line-out Ethernet Controller:

• 5 x Intel® I210IT NIC (10/100/1000Mbps)
• 1 x Intel® I219LM mit iAMT11.0 PCIe (10/100/1000Mbps) (nur Core i7/i5 unterstützt iAMT)

LED-Anzeigen 1 x Strom-LED (grün) 5 x Speicher-LED (rot) 4 x PoE-LED Front-E/A PoE: 4 x PoE-Ports an RJ45 oder M12 X-codierten Anschlüssen (802.3af, max. 15,4W PSE-Seite, unterstützt NICHT Wake on Lan) Ethernet: 2 x GbE (RJ-45) unterstützt Wake on Lan Seriell: 2 x Hochgeschwindigkeits-Voll-RS-232/422/485 (DB-9), 2 x RS-232/422/485 (Stiftleisten) USB: 4 x USB 3.0 (Typ A) Anzeige: 1 x VGA-Display-Ausgang über DB-15-Anschluss DIO: 1 x 8-Bit isolierter DI-Port über DB-9-Anschluss, 1 x 8-Bit isolierter DO-Port über DB-9-Anschluss, 2KV-Isolierung Einspeisung: 1 x 9-polige 5,0-mm-Klemmenleiste Rear I/O USB: 2 x USB 2.0 (Typ A) Display: 1 x HDMI, 1 x DP++ Audio: 1 x Mic-in, 1 x Line-out (über 3,5 mm 3P-Klinkenstecker) Tasten: 1 x Power-Taste, 1 x Reset-Taste Antenne: 7 x SMA-Antennenöffnung für GNSS, WWAN/LTE MIMO, WLAN/ BT MIMO, 5G SIM: 3 x SIM-Steckplätze (von außen zugänglich mit Abdeckung) Watchdog Timer System-Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM 2.0 Stromversorgung Typ: +12VDC (9~36V), +24VDC(14.4~33.6), konform zu eMark mit Power Ignition Funktion, Verpolungsschutz Anschluss: 9-polige 5,0-mm-Klemmenleiste OS-Unterstützung Microsoft: Windows 10 IoT Enterprise 64 Bit Linux: Ubuntu 18.04 Umgebung Betriebstemperatur:

• -20°C bis 70°C mit CPU+GPU<100W ohne Lüfter
• -20°C bis 60°C mit CPU+GPU<160W ohne Lüfter
• -20°C bis 70°C mit CPU+GPU<190W mit aktivem Lüfter
• CPU-Throttling bei hohen Temperaturen ist akzeptabel

Lagertemperatur: -40°C bis 85°C Relative Luftfeuchtigkeit: 10% bis 90% (nicht kondensierend) Mechanismus Konstruktion: Metall + Aluminium Montage: Wandmontage Abmessungen (B x H x T): 340.5 x 132 x 223 mm (3U Höhe, ohne Gummifuß) Gewicht: 9,85 kg Standards und Zertifizierungen Schock: MIL-STD-810G Methode 516.6, Verfahren 1, OP:10G 11ms, Non-OP: 40G 11ms (Test mit SSD, HDD wird nicht unterstützt) Vibration: MIL-STD-810G Methode 514.6C-3, Kategorie 4 Zusammengesetztes Radfahrzeug Tabelle 514.6C-VI Zertifizierungen: CE, FCC, UKCA, RoHS, E-Zeichen Packliste 1 VC300-CS Systemeinheit 1 Netzanschluss 1 Montagehalterung Herkunftsland Taiwan Zusatzausstattung

• 2,5" SSD: 1TB, 512GB, 256GB, 128GB (SATA SSD, -40 bis 85°C, RoHS)
• M.2 SATA SSD: 64GB, 128GB, 256GB, 512GB (M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.)
• Speicher: 8GB/4GB DDR4 2666Mhz SO-DIMM
• WiFi/BT Modul-Kit
• LTE Modul-Kit
• 5G Modul-Kit
• M12 Kabel
• CAN Bus Modul

Tags

• Edge AI Computing
• E-Mark (E24) Zertifizierung
• MXM
• IoT
• Intel
• 5G
• PoE
• CAN-Bus
• Mini PCIe
• PCIe x16
• Windows
• VGA
• Multiple Expansion
• DDR4
• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• In-Vehicle
• High-Performance
• UKCA-Zertifizierung

Technische Daten (Zusammenfassung)

• Prozessor: 8th/9th Gen Intel® Core™ (LGA 1151)
• Chipsatz: Intel® Q370
• Speicher: Bis zu 64GB DDR4
• Speicher: 2 x 2,5" Schächte, 1 x M.2 2280 M Schlüssel
• Erweiterung: 3 x Mini PCIe, 2 x M.2
• Anzeige: VGA, HDMI, DP++
• Ethernet: 5 x Intel® I210IT, 1 x Intel® I219LM
• PoE: 4 x 802.3af
• Betriebstemperatur: -20°C bis 70°C
• Zertifizierungen: CE, FCC, UKCA, RoHS, E-Mark
