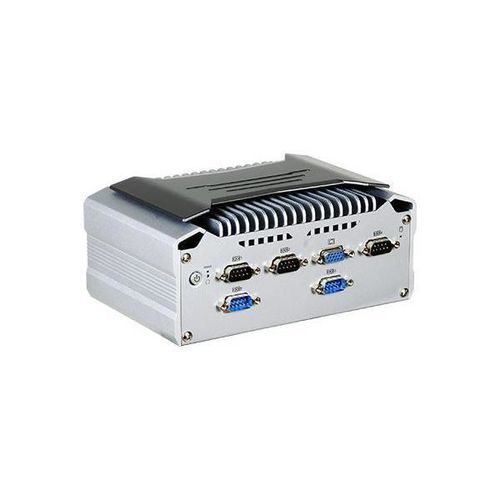

Box-Computer VC70B-KU

wandmontiertfür DIN-Schienemit VESA-Montage

Produktdetails

• Kompaktes und lüfterloses In-Vehicle-System
• 4GB/8GB DDR4-Speicher onboard
• 1x 2,5" SATA 3.0 Laufwerksschacht
• Unterstützt 2 Mini PCIe für Erweiterungsmodule
• Reichhaltige E/A-Anschlüsse: 2 Intel GbE, 6 COM, 4 USB 3.0, 2 USB 2.0
• 15 Jahre CPU-Lebenszyklus-Support bis Q1' 32 (basierend auf Intel IOTG Roadmap)

Merkmale

• Breitentemperatur: -20~60°C
• Breitenspannung: 9~36V DC-in
• Lüfterloses Design
• 4K2K Display
• DDR4

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• E-Mark (E13) Zertifizierung

System-Spezifikationen

• Prozessor: 7. Generation Intel® Core™ Prozessoren, FCBGA 1356; Intel® Core™ i7-7600U Prozessor, Dual Core, 4M Cache, 2.8GHz, 15W; Intel® Core™ i5-7300U Prozessor, Dual Core, 3M Cache, 2.6GHz, 15W; Intel® Core™ i3-7100U Prozessor, Dual Core, 3M Cache, 2.4GHz, 15W
• Speicher: 4GB/8GB Speicher Onboard, Dual Channel DDR4 2133MHz
• BIOS: Insyde SPI 128Mbit

Grafik

• Controller: Intel® HD Graphics GT Series
• Display: 1 x VGA, 1 x HDMI; VGA: Auflösung bis zu 1920x1200 @ 60Hz; HDMI: Auflösung bis zu 4096x2160 @ 24Hz
• Dual Displays: VGA + HDMI

Speicher

• 1 x 2,5" SATA 3.0 Laufwerksschacht

Erweiterung

• 1 x Full-size Mini PCIe (PCIe+USB)
• 1 x Half-size Mini PCIe (PCIe+USB+SATA)

Audio

• Realtek ALC888 5.1-Kanal

Ethernet

• 1 x Intel® I210IT (10/100/1000Mbps)
• 1 x Intel® I219LM (10/100/1000Mbps)

LED-Anzeigen

• 1 x Status-LED
• 1 x Festplatten-LED

Vordere E/A

• 2 x RS-232/422/485 (DB-9, COM 1~2)
• 3 x RS-232 (DB-9, COM 4~6, COM 4 unterstützt 8-Bit DIO oder CAN-Bus)
• 1 x VGA
• 1 x Power-Taste
• 1 x Reset-Taste

Rear I/O

• 2 x GbE (RJ-45)
• 1 x RS-232 (DB-9, COM 3)
• 4 x USB 3.0 (Typ A)
• 2 x USB 2.0 (Typ A)
• 1 x HDMI
• 1 x Line-out
• 1 x Mic-in
• 5 x Wi-Fi Modul Antennenloch

Watchdog Timer

• Systemreset, per Software programmierbar von 1 bis 255 Sekunden

Stromversorgung

• 9~36V DC-Eingangsspannung mit Zündverzögerung ein/aus
• DC-Buchse

OS-Unterstützung

• Windows 10 (64-bit)
• Windows 10 IoT Enterprise (64-bit)
• Linux

Umgebung

• Betriebstemperatur: -20 bis 60°C
• Lagerungstemperatur: -20 bis 85°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)

Mechanismus

• Konstruktion: Aluminium + Metallblech
• Montage: Wand/VESA/DIN-Schienenmontage
• Abmessungen (B x H x T): 184mm x 82mm x 118.4mm
• Gewicht: 1.6 Kg

Standards und Zertifizierungen

• Schock: MIL-STD 810G 516.6; Betrieb: 10G, 11ms; Nicht-Betrieb: 40G, 11ms
• Vibration: MIL-STD 810G 514.6C-3
• Zertifizierungen: CE, FCC Klasse A, RoHS, E-Mark (E13)

Packungsliste

• 1 VC70B-KU Systemeinheit
• 4 Montageschrauben für Mini PCIe Modul: 531-510180-000G
• 1 Stromanschluss: 342-360030-110G

Herkunftsland

• Taiwan

Bestellinformationen Modellname | Teilenummer | Beschreibung VC70B-KU6862-714 | 750-VC70B0-000G | Intel Core i3-7100U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 4GB DDR4 onboard VC70B-KU6862-738 | 750-VC70B0-100G | Intel Core i5-7300U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard VC70B-KU6862-768 | 750-VC70B0-200G | Intel Core i7-7600U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard Optionales Zubehör SSD: 2,5" SATA SSD, 1TB/512G/256G/128G/64G MLC, RoHS mSATA: mSATA-Karte, 128GB/64GB/32GB MLC, RoHS Wi-Fi Kit, 3G + GPS Kit, Netzteil (120W, 24V/5A nur für Test/Validierung), Wandmontage-Kit, VESA-Montage-Kit, DIN-Schienen-Montage-Kit Technische Daten (Zusammenfassung)

• 7. Generation Intel® Core™ (i7-7600U/i5-7300U/i3-7100U)
• DDR4 2133MHz, 4GB/8GB onboard
• 2 Mini PCIe (Full/Half-size)
• 1 VGA, 1 HDMI (bis zu 4K2K)
• 2 Intel GbE LAN
• 6 COM, 4 USB 3.0, 2 USB 2.0
• Lüfterlos, Kompakt, Weit-Temperatur (-20~60°C), Weit-Spannung (9~36V DC-in)
• Zertifizierungen: CE, FCC, RoHS, E-Mark (E13)
