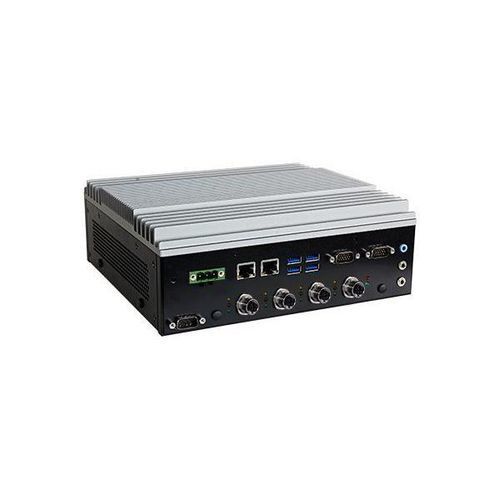

Expansions-Computer VC500-CMS

wandmontierteingebaut10. Generation 10e génération Intel® Core™

Produktübersicht

• Hochleistungsfähiges lüfterloses In-Vehicle-System
• Unterstützt Intel® Xeon/Core™/Pentium/Celeron Prozessoren der 10. Generation
• 4 x PoE oder 2 x 10G SFP+ Ports
• 1 miniPCIe und 4 M.2 steckplätze für CAN-Bus/LTE/5G/WiFi/Speichermodule
• 2KV isolierte 16bits DIO-Ports
• Unterstützt M.2 B-Schlüssel 3042/3052 5G-NR-Modul mit Dual-SIM
• OOB-Management-Unterstützung auf Anfrage
• 15-Jahres-CPU-Lebenszyklus-Support bis Q1' 34 (basierend auf Intel IOTG Roadmap)

Schlüsselmerkmale

• Weittemperatur: -20~70°C
• Lüfterloses Design
• Mini PCIe
• Multiple Expansion
• 15 Jahre CPU Life Cycle Support
• DDR4
• Dreifach unabhängiges Display
• Weitspannung: 9~48V DC-in

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• UKCA-Zertifizierung
• E-Mark (E24) Zertifizierung

Technische Spezifikationen

• Prozessor: 10. Generation Intel® Xeon/Core™/Pentium/Celeron Prozessoren, LGA 1200 Sockel. Zu den Optionen gehören Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Chipsatz: Intel® Q470E, W480E oder H420E Chipsatz je nach Modell.
• Speicher: Dual SO-DIMM Steckplätze (horizontal) mit Anti-Vibrationshalterung. Dual Channel DDR4 2933/2666/2400/2133 SDRAM, bis zu 64GB. ECC-Unterstützung nur für Xeon-1270TE-Prozessor.
• BIOS: AMI SPI 256Mbit
• Grafik: Intel® UHD Graphics 630 (im Prozessor integriert). Features: OpenGL 4.5, DirectX 12, OpenCL 2.1. HW-Decodierung: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. HW-Kodierung: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Anzeige: Unterstützt DP++/DP 1.4, Auflösung bis zu 4096x2304 @60Hz für DP, 1 x HDMI mit Lockhole, 2 x DP-Ports mit Lockhole. Triple Displays: 1 HDMI + 2 DP++.
• Speicher: Extern: 2 x austauschbare 2,5" SATA-Laufwerksschächte mit Verriegelung auf der Rückseite, unterstützt RAID 0/1. Intern: 1 x M.2 2280 M Key Steckplatz, unterstützt 2242, 2260 & 2280 Geräte und NVME SSD, PCIe x4 & SATA Signal, unterstützt Boot-Up Funktion.
• Audio: Realtek ALC888. Schnittstellen: 1 x Mic-in und 1 x Line-in (Front), 1 x Line-out, 1 x Mic-in und 1 x Line-in mit 3,5-mm-Audiobuchsen (Front-I/O).
• Ethernet: 1 x Intel® i219LM mit iAMT11.0 Unterstützung (nur Core i7/i5), 1 x Intel® i210IT. Front-E/A: 2 x RJ45 GbE-Anschlüsse.
• LED-Anzeigen: 1 x Speicheraktivität (rot), 1 x Stromversorgungsstatus (gelb), 2 x programmierbare allgemeine Anzeigen (grün, blau).
• Front-E/A: Ethernet: 2 x RJ45 GbE-Anschlüsse. Seriell: 1 x DB-9 RS232 Anschlüsse (COM 5). USB: 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Audio: 1 x Line-out, 1 x Mic-in und 1 x Line-in mit 3,5-mm-Audiobuchsen. DIO: 2 x isolierter DIO-Anschluss über 2 x DB-15-Buchsen (Q470E/W480E), unterstützt 8-Bit-DI und 8-Bit-DO mit 2KV-Isolierung. Antenne: 2 x Antennenlöcher. DC-Eingang: 3-poliger Klemmenblock-Anschluss. OOB: Optionaler RJ45-Anschluss für OOB-Verwaltung. PoE/10G: 4x 802.11af PoE Ports an RJ45 oder M12 X-codierten Anschlüssen, max 15.4W (PSE Seite) oder 2x 10G Glasfaser Ports an SFP+ Käfig basierend auf Intel X710-BM2 Ethernet Controller (Q470E/W480E).
• Rear I/O: Seriell: 4 x DB-9 RS232/422/485-Ports durch BIOS-Auswahl (COM 1/2/3/4). USB: 4 x USB 3.1 Gen2. Anzeige: 2 x DP++-Anschlüsse, 1 x HDMI-Anschluss. Tasten: 1 x Power-Taste, 1 x Reset-Taste. Schalter: 2-poliger Fernbedienungsschalter. Antenne: 2 x Antennenöffnungen. SIM: 3 x zugängliche SIM-Steckplätze mit Abdeckungshalterung. CANBus: 2 x DB-9 Anschlüsse für CAN-Bus (optional).
• Seitliche E/A: Antennenbohrung: 2 x Antennenbohrungen auf der rechten Seite, 2 x Antennenbohrungen auf der linken Seite.
• Interne E/A: Seriell: 1 x 2x5-Pin-Blockleiste für RS232. Mini PCIe: 1 x Mini-PCIe-Steckplatz mit SIM-Halterung auf der Frontplatte, unterstützt WiFi/BT/LTE oder CAN-Bus-Modul. M.2: Insgesamt 3 x M.2 steckplätze (1 x 2230 E-Key-Steckplatz (PCIe x1 & USB2.0), 1 x 3042/3052 B-Key (USB3.0 & PCIex1) mit dualen SIM-Steckplätzen auf der Frontplatte, 1 x 2242/2280 M-Key-Steckplatz (PCIe gen3 x4 & SATA) mit Unterstützung für Intel® Optane Speicher und NVMe).
• Kühlung: Passive Kühlung (lüfterlos)
• Sicherheit: Unterstützt dTPM2.0 standardmäßig (durch BIOS-Einstellung deaktiviert), optional fTPM2.0 unterstützt (Q470E/W480E).
• Hardwareüberwachung: Unterstützt 3-Achsen-Femto-Beschleunigungssensor, vom Benutzer wählbare ±2g/±4g/±8g/±16g-Skala, unterstützt 6D/4D-Orientierungserkennung, Free-fall-Erkennung, Bewegungserkennung sowie Sleep-to-wake und Return-to-sleep.
• Stromversorgung: Typ: 3-poliger 3W3-Anschluss (Q470E/W480E), 3-polige Klemmleiste (H420E). Versorgung: Wide Range 9~50VDC mit Power Management (Ein/Aus-Verzögerung) und Zündung.
• OS Support: Microsoft: Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux: Ubuntu Linux 20.04.
• Umgebung: Betriebstemperatur: -20°C bis 70°C (ohne Turbo Boost und Throttling wird erwartet). Lagertemperatur: -40°C bis 85°C. Relative Luftfeuchtigkeit: 10% bis 95% (nicht kondensierend).
• Mechanismus: Konstruktion: Metall + Aluminium. Montage: Wandmontage. Abmessungen (B x H x T): 235 x 87,5 x 221 mm (ohne Montagebügel). Gewicht: 5,5 kg. Farbe: Schwarz und Silber.
• Standards und Zertifizierungen: Schock: MIL-STD-810G Methode 516.6, Prozedur 1, OP:10G 11ms, Non-OP: 40G 11ms (Getestet mit SSD, HDD wird nicht unterstützt). Vibration: MIL-STD-810G Methode 514.6C-3, Kategorie 4 Zusammengesetztes Radfahrzeug Tabelle 514.6C-VI. Zertifizierungen: FCC, E-Mark (E24), CE, RoHS, UKCA.
• Packliste: 1 VC500-CMS Systemeinheit, 1 Stromanschluss, 1 Montagewinkel, 1 3W3-Adapterkabel.
• Herkunftsland: Taiwan

Bestellinformationen Modellname | Teilenummer | Beschreibung VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, Stromversorgung: 3pin 3W3 Stecker VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Stromversorgung: 3pin 3W3 Anschluss VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, Stromversorgung: 3pin 3W3 Anschluss VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, Stromversorgung: 3-polige Klemmleiste VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Stromversorgung: 3-polige Anschlussleiste VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, Stromversorgung: 3-polige Anschlussleiste Optionales Zubehör 2.5" SSD, M.2 SATA SSD, Speicher, WiFi/BT-Modul-Kit, LTE-Modul-Kit, 5G-Modul-Kit, M12-Kabel, CAN-Bus-Modul, Netzschalterkabel, Netzteil Merkmale / Technische Daten

• Lüfterloses System im Fahrzeug
• Unterstützung für Intel® Xeon/Core™/Pentium/Celeron der 10. Generation
• DDR4 bis zu 64 GB
• Mehrere PoE/10G SFP+ Optionen
• Weiter Temperatur- und Spannungsunterstützung
• Mehrere Erweiterungssteckplätze (miniPCIe, M.2)
• Dreifaches unabhängiges Display
• Umfassende Zertifizierungen (RoHS, CE, FCC, UKCA, E-Mark)
• Langlebiger Support
