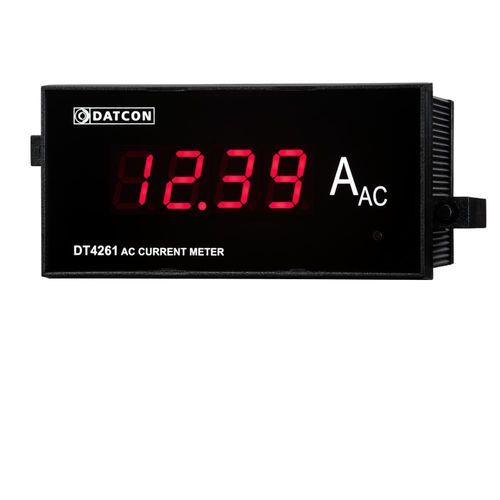

AC-Amperemeter DT4261

digitalkonsolenmontierbarfür den Schaltschrank

Produktmerkmale

• 3 Funktionen in einem Gerät:
  – Stromwandler
  – Stromanzeige
  – galvanisch getrennter Analogausgang 0–20 mA / 4–20 mA (optional)
• Messbereiche: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• LED-Anzeige, Ziffernhöhe 14,2 mm
• Stromversorgung: 24 VDC ±10% oder 230 V AC/DC ±10% (PS-Version)
• 96 × 48 mm Einbaumessgerät
• Frontseitiger Schutzgrad IP50

Produktbeschreibung
Das Strommessgerät DT4261 misst und zeigt Wechselstrom in den Bereichen 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC am Eingang an. Der Messbereich lässt sich mit einem externen Stromwandler im Verhältnis x/5 erweitern. Der angezeigte Wert ist proportional zum Effektivwert (TRMS) des Eingangssignals. Das Gerät zeigt den Messwert auf einer 4-stelligen LED-Anzeige mit 14,2 mm Ziffernhöhe, gut ablesbar aus der Entfernung. Ein Analogausgang (0–20 mA / 4–20 mA) ist optional und galvanisch von Eingang und Versorgung getrennt. Art und Skalierung des Ausgangssignals sind über einen Taster an der Front einstellbar; der 20-mA-Endwert kann auf jeden Eingangsstromwert gelegt werden. Der Ausgang kann aktiv oder passiv geliefert werden. Das Gerät ist mit zwei Versorgungsoptionen erhältlich: 24 VDC ±10% (DT4261 …) oder 230 VAC/DC ±10% (DT4261 … PS).

Technische Daten / Spezifikationen

• Sicherheitsdaten: Anschlussklemmen für Eingänge, Ausgänge und Versorgung sind galvanisch voneinander getrennt; Isolierung entspricht EN 61010-1
• Verschmutzungsgrad: 2
• Messkategorie: CAT III (Messeeingang), CAT II (Versorgungseingang)
• Eingangsparameter: Eingangssignal: Wechselstrom
• Messbereiche: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Dauerhafte Überstromfähigkeit: Messbereich × 2
• Kurzzeitige Überstromfähigkeit (1 s): Messbereich × 20
• Eingangsaufnahme: 0,25 VA (max.)
• Messparameter: Umwandlungskennlinie: TRMS-Wert
• Frequenzbereich: 40–70 Hz
• Fehler (23 °C ±2 °C, 50 Hz): 0,2% (max.)
• Messzeit: 0,5 s
• Temperaturabhängigkeit: 25 ppm / °C (max.)
• Anzeigeparameter: Anzeigebereich: 4 Stellen + Dezimalpunkt; Anzeigeart: 7-Segment-LED; Anzeige Farbe: rot; Ziffernhöhe: 14,2 mm; Anzeigeaktualisierung: 0,5 s
• Aktiver Analogausgang (optional): Ausgangstyp: aktiver Gleichstrom, galvanisch getrennt; Ausgangsbereich: 0–20 mA / 4–20 mA, wählbar und skalierbar über Fronttaster; Kennlinie: linear; Fehler: 0,1% (max.); Temperaturabhängigkeit: 25 ppm / °C (max.); Einschwingzeit: 70 ms; Abschlusswiderstand: 600 Ohm (max.); Strombegrenzung: 20,5 mA; Schutz gegen externe Spannung: 75 V (gleiche Polarität) / 63 mA Sicherung (gegen übermäßige Spannung umgekehrter Polarität); Isolationsspannung: 500 V
• Passiver Analogausgang (optional): Ausgangstyp: passiver (sink) Gleichstrom, galvanisch getrennt; Ausgangsbereich: 0–20 mA / 4–20 mA, wählbar und skalierbar; Kennlinie: linear; Fehler: 0,1% (max.); Temperaturabhängigkeit: 25 ppm / °C (max.); Einschwingzeit: 70 ms; Externe Versorgungsspannung: 4–30 V; Strombegrenzung: 20,5 mA; Schutz gegen externe Spannung: <75 V; Maximaler Serienwiderstand: R = (U – 4 V) / 0.02 A [Ohm]; Minimaler Serienwiderstand: U < 20 V: nicht erforderlich; U > 20 V: R = (U – 20 V) / 0.02 A [Ohm]; Isolationsspannung: 500 V
• Stromversorgung: Versorgungsspannung / Aufnahme: 24 VDC ±10% 3 W / 2.8 VA (DT4261); 230 V AC/DC ±10% 3.5 VA / 3 W (DT4261 PS)
• Umgebungsbedingungen: Betriebstemperaturbereich: 0 – +60 °C (optional -20 – +60 °C); Lagertemperaturbereich: -25 – +70 °C; Relative Luftfeuchte: 90% (max., nicht kondensierend); Einbauort: innen, Schaltschrank
• EMV: Nach EN 61326-1; Störfestigkeit: Industrieumgebung; Störaussendung: Gruppe 1, Klasse B
• Allgemeine Daten: Bauform: Frontgerät; Abmessungen: 110 × 48 × 84 mm (B × H × T); Ausschnitt: 92 × 45 mm (B × H); Gewicht: 0,16 kg; Elektrischer Anschluss: Schraubklemme; Leiterquerschnitt: 1,5 mm² (max.); Schutzart: IP50 (Front), IP20 (Rückseite)
• Weitere technische Daten in der Betriebsanleitung; der Hersteller behält sich das Recht vor, technische Daten zu ändern
