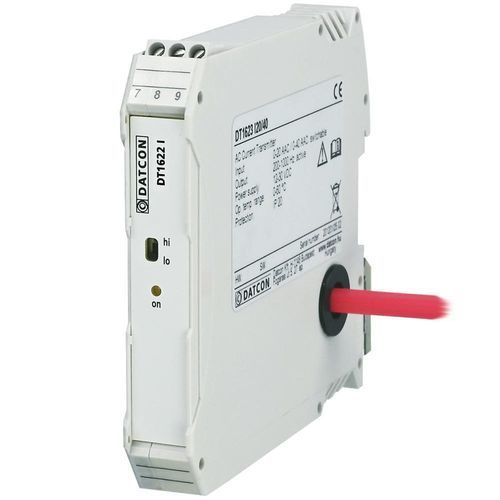

Strommessumformer mit Wandler DT1622 Ix

für DIN-SchieneAC4-20 mA

Funktionen

• 3 Ausführungen, 6 Messbereiche: 0–1 AAC / 0–5 AAC (umschaltbar), 0–10 AAC / 0–20 AAC (umschaltbar), 0–40 AAC / 0–60 AAC (umschaltbar)
• Echteffektivwert‑Wandlung (TRMS)
• Messkategorie: CAT III
• Passiver 4–20 mA Ausgang (Zwei‑Draht, schleifenversorgt)
• Genauigkeit: 0,5 % (Ausgang), Ausgangsfehler ≤ 0,2 %
• Versorgung: 12–33 VDC, schleifenversorgt
• Gehäuse 17,5 mm, TS‑35 Hutschienenmontage
• Konformität: EN 60688; Trennung gemäß EN 61010‑1
• Front‑LED grün: Dauerlicht = OK, blinkend = Fehler

Produktbeschreibung
Der Wechselstrom‑Transmitter DT1622 wandelt den echten Effektivwert (TRMS) des gemessenen Stroms in ein proportionales 4–20 mA Signal zur Fernverarbeitung. Es handelt sich um ein passives Zweidrahtgerät, betrieben aus der 4–20 mA Stromschleife (12–33 VDC).

Drei Hardware‑Varianten decken sechs Messbereiche ab; innerhalb einer Variante wird der Bereich über den Hi–Lo‑Schalter an der Front gewählt. Die 5/1 AAC Eingangsversion lässt sich mit einem externen Stromwandler im Verhältnis x/5 oder x/1 erweitern. Die Eingänge sind über einen Breitband‑Messwandler vom zu messenden Netz getrennt und erfüllen CAT III Anforderungen.

Das Gerät verträgt Dauerdurchströme bis 2× Nennwert und kurzzeitige Überströme bis 20× (1 s). Bei I5/I1‑Bereichen wird der Leiter an Schraubklemmen angeschlossen; bei höheren Bereichen wird der Leiter durch die seitliche Durchführung geführt. Eine grüne LED zeigt den Betriebszustand an.

Als kompaktes 17,5 mm TS‑35‑Hutschienenmodul konzipiert, ist der DT1622 für Schaltschränke und Automatisierungs‑Paneele geeignet. Die Einhaltung von EN 60688 erleichtert die Integration in Steuerungssysteme.

Technische Daten

• Sicherheitsdaten: Trennung Ein-/Ausgang gemäß EN 61010‑1; Verschmutzungsgrad: 2; Messkategorie: CAT III
• Eingangsspezifikation:
  • Eingangsstrom: siehe Typenbezeichnung (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Wandlung: True RMS
  • Dauerüberstrom: 2 × In
  • Kurzzeitüberstrom (1 s): 20 × In
  • Eingangsaufnahme: ≤ 0,25 VA
  • Frequenzbereich: 40–400 Hz
• Ausgangsspezifikation:
  • Ausgang: 4–20 mA, passiv (Zweidraht)
  • Anschlusswiderstand: ≤ 500 Ω
  • Überspannungsschutz: 35 V Begrenzung
  • Überstrombegrenzung: 24 mA
  • Einschwingzeit: 500 ms (10–90 %)
  • Ausgangsfehler: ≤ 0,2 %
  • Temperaturabhängigkeit: 25 ppm/°C (0–60 °C)
  • Frequenzabhängigkeit: ≤ 0,3 % (40–400 Hz)
• Versorgung: 12–33 VDC (schleifenversorgt)
• Umgebungsbedingungen:
  • Betriebstemperatur: 0–60 °C (–20–60 °C auf Anfrage)
  • Relative Luftfeuchte: ≤ 90 % nicht kondensierend
  • Einbau: Schaltschrank, vertikal auf horizontaler Hutschiene
• EMV: EN 61326‑1 — Emission: Gruppe 1 Klasse B; Störfestigkeit: Industrieumgebung
• Allgemeines:
  • Gehäuse: TS‑35 Hutschienenmodul, Polyamid PA6.6
  • Elektrische Anschlüsse Ein/Aus: Schraubklemme (Durchführung für >5 AAC)
  • Leiterquerschnitt: 0,25–2,5 mm²; mit Durchgang: 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Abmessungen (B×H×T): 17,5 × 104 × 115 mm
  • Gewicht: ca. 0,100–0,125 kg
  • Schutzart: IP20
• Weitere technische Daten in der Betriebsanleitung; Hersteller behält sich Änderungen vor.
