Strommessumformer mit Wandler DT1623 Ix

für DIN-SchieneACFrequenzausgang

Merkmale

• Drei Versionen mit sechs wählbaren Messbereichen bis 60 AAC (Wahl über den Hi‑Lo-Schalter an der Vorderseite)
• True RMS (TRMS) Wandlung für genaue AC-Messung
• Frequenz-Ausgang (Rechtecksignal) proportional zum gemessenen TRMS: 400–2000 Hz
• Ausgangsgenauigkeit 0,5 %, Frequenzabhängigkeit ≤ 0,3 %
• Messkategorie CAT III und Trennung gemäß EN 61010-1
• 24 VDC Versorgung, niedriger Eingangsstrom (0,25 VA max.)
• Kompakt: 17,5 mm Breite, Hutschienenmontage TS-35, IP20

Produktbeschreibung
Die AC-Strommessumformer DT1623 Ix liefern einen Frequenz-Ausgang (Rechtecksignal) zwischen 400 und 2000 Hz, proportional zum True-RMS (TRMS) des Eingangsstroms. Der Frequenzausgang ermöglicht das Ersetzen eines analogen Eingangs durch einen Zähleingang an SPSen und Signalprozessoren und vereinfacht so die Integration.

Die Geräte sind in drei Versionen mit sechs Messbereichen erhältlich (umschaltbar über den Hi‑Lo-Schalter an der Vorderseite). Die Eingänge sind galvanisch vom zu messenden Netz durch einen breitbandigen Messwandler getrennt und erfüllen die Anforderungen der Messkategorie CAT III. Die Eingänge sind dauerhaft bis 2 × Nennstrom und kurzzeitig bis 20 × Nennstrom (1 s) überlastbar.

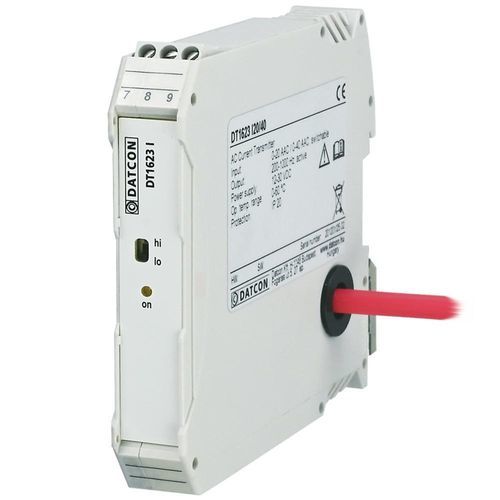

In der Niedrigbereichs-Ausführung kann der Messstrom über einen Anschlussblock geführt werden; in höheren Bereichen wird der Leiter durch die Gehäuseöffnung geführt. Eine grüne Front-LED zeigt den Betriebszustand an (Dauerlicht = korrekt, Blinksignal = Fehler). Das Gerät ist als Anschlussklemme ausgeführt, 17,5 mm breit, schienenmontierbar und entspricht EN 60688.

Technische Daten (Tabelle)
Sicherheitsdaten: Eingangs- und Ausgangsklemmen sind elektrisch getrennt; die Trennung entspricht EN 61010-1.
Verschmutzungsgrad: 2
Messkategorie: CAT III

Eingangsparameter:
Eingangssignal: Wechselstrom
Messbereiche: siehe Typbezeichnung (umschaltbar)
Wandlung: True RMS
Dauerüberstrom: 2 × I_Nenn
Kurzzeitüberstrom (1 s): 20 × I_Nenn
Eingangsverbrauch: 0,25 VA (max.)
Frequenzbereich (Eingang): 40–400 Hz

Ausgangsparameter:
Ausgangssignal: Frequenz (Rechtecksignal)
Ausgangsbereich: 400–2000 Hz
Einschwingzeit: 500 ms (10–90 %)
Ausgangsfehler: < 0,5 %
Ausgangspegel: Lo < 0,2 V; Hi > 21 V (Rt: 2–20 kΩ)
Temperaturkoeffizient: < 25 ppm/°C (0–60 °C)
Frequenzabhängigkeit: <= 0,3 % (40–400 Hz)
Versorgungsspannungsabhängigkeit: vernachlässigbar

Stromversorgung:
Versorgungsspannung: 24 VDC ±10 %

Umgebungsbedingungen:
Betriebstemperatur: 0–60 °C (optional −20–60 °C auf Anfrage)
Relative Luftfeuchte: bis 90 % (nicht kondensierend)
Einbauort: Schaltschrank
Empfohlene Montageposition: vertikal (auf horizontaler Hutschiene)

EMV: EN 61326-1. Störaussendung: Gruppe 1, Klasse B. Störfestigkeit: industrieller Bereich.

Allgemeine Daten:
Gehäuse: TS-35 Hutschienenmontage, Polyamid PA6.6
Anschluss Ausgang: Schraubklemme
Anschluss Eingang: Schraubklemme (<= 10 AAC) / Durchführung (> 10 AAC)
Durchführungsquerschnitt: 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Abmessungen: 17,5 × 104 × 115 mm (B × H × T)
Gewicht: 0,100–0,125 kg
Schutzart: IP20

Technische Daten / Spezifikationen

• Modell: DT1623 Ix
• Eingang: AC-Strom, True-RMS-Wandlung
• Messbereiche: schaltbar über sechs Bereiche (drei Versionen)
• Ausgang: Frequenz (Rechteck) 400–2000 Hz
• Genauigkeit / Ausgangsfehler: < 0,5 %
• Versorgung: 24 VDC ±10 %
• Dauerüberstromfähigkeit: 2 × Nenn
• Kurzzeitüberstrom (1 s): 20 × Nenn
• Eingangsverbrauch: 0,25 VA (max.)
• Betriebstemperatur: 0–60 °C (Option −20–60 °C)
• Abmessungen: 17,5 × 104 × 115 mm
• Schutzklasse: IP20
