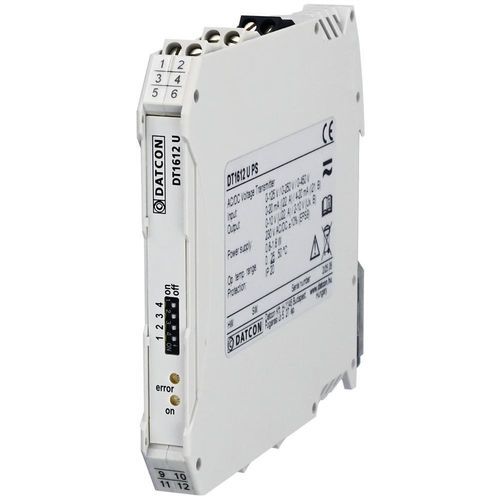

DIN-Schiene-Spannungsübermittler DT1612 U

Produktmerkmale

• 3 schaltbare Messbereiche: 0–125 VAC / 0–250 VAC / 0–450 VAC
• Echteffektivwert‑Wandlung (TRMS)
• Messkategorie: CAT III
• Genauigkeit: 0,2 %
• Ausgangsoptionen (vorne umschaltbar): 0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• Versorgungsversionen: 24 VDC oder 230 V AC/DC
• Gehäusebreite 12,5 mm, Hutschienenmontage TS‑35
• Entspricht EN 60688

Produktbeschreibung
Die DT1612 U (PS) Wandler liefern ein analoges Ausgangssignal proportional zum echten Effektivwert (TRMS) der Eingangsspannung. Messbereich und Ausgangstyp werden über Schalter an der Front gewählt. Der Eingang erfüllt die Anforderungen der Messkategorie CAT III und kann dauerhaft um 20 % des Nennbereichs übersteuert werden.

• Schaltbare Eingangsbereiche: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Zwei Ausgangsarten verfügbar (jeweils nur eine nutzbar): 0(4)–20 mA oder 0(2)–10 V

Die Genauigkeit beträgt 0,2 % im Frequenzbereich 40–400 Hz. Einschwingzeit maximal 120 ms. Zwei Versorgungsversionen:

• DT1612 U: 24 VDC ±10 %
• DT1612 U PS: 230 V AC/DC ±10 %

Eingänge, Ausgänge und Versorgung sind galvanisch voneinander isoliert (entspricht EN 61010‑1). Kontrollanzeigen an der Front zeigen Betriebszustand und Fehler. Terminalgehäuse, 12,5 mm breit, für TS‑35 Hutschiene. Vollständig konform zu EN 60688.

Technische Daten

• Sicherheit: galvanische Trennung von Ein-/Ausgängen und Versorgung (entspricht EN 61010‑1)
• Verschmutzungsgrad: 2
• Messkategorie: CAT III
• Eingangsspannungsbereiche: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Dauerüberspannungsfähigkeit: 2 × U, 500 V (max.)
• Eingangsaufnahme: 0,2 VA (max.)
• Frequenzbereich: 40–400 Hz
• Ausgangsspannung: 0/2–10 V (max. 14 V)
• Lastwiderstand (Spannungsausgang): ≥ 500 Ω
• Ausgangsstrom: 0/4–20 mA (max. 24 mA)
• Abschlusswiderstand: ≤ 500 Ω
• Überspannungsschutz: 18 V (Begrenzer)
• Überstromschutz: 40 mA (Begrenzer)
• Einschwingzeit: 120 ms (max.)
• Ausgangsabweichung: 0,2 % (max.)
• Temperaturabhängigkeit: 25 ppm/°C (typ.)
• Frequenzabhängigkeit: 0,2 % (max., 40–400 Hz)
• Versorgungsspannungsabhängigkeit: vernachlässigbar
• Lastabhängigkeit: vernachlässigbar
• Wandlung: TRMS
• Versorgungsspannung: 24 VDC ±10 % (DT1612 U); 230 V AC/DC ±10 % (DT1612 U PS)
• Aufnahme: 1,2 W (DT1612 U); 1,5 VA (DT1612 U PS)
• Betriebstemperatur: 0–50 °C (optional −20 bis +60 °C auf Anfrage)
• Relative Luftfeuchte: 90 % max., ohne Kondensation
• Montageort: Schaltschrank, empfohlen vertikal auf horizontaler Schiene
• EMV: EN 61326‑1 (Störaussendung Gruppe 1 Klasse B; Störfestigkeit Industrieumgebung)
• Gehäuse: TS‑35 Hutschienen‑Terminalgehäuse, Polyamid PA6.6
• Elektrischer Anschluss: Schraubklemmen
• Leiterquerschnitt: 0,25–2,5 mm²
• Abmessungen (B×H×T): 12,5 × 104 × 114 mm
• Gewicht: 0,105 kg
• Schutzart: IP20
