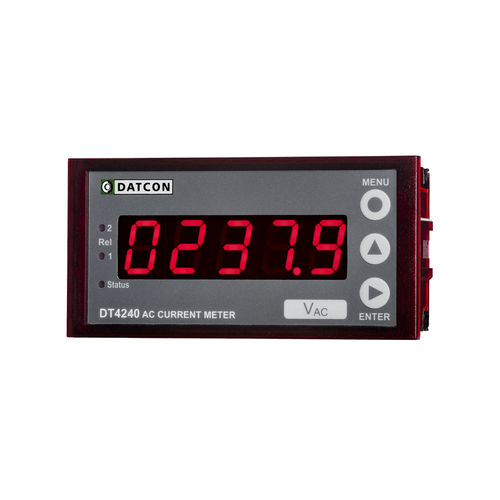

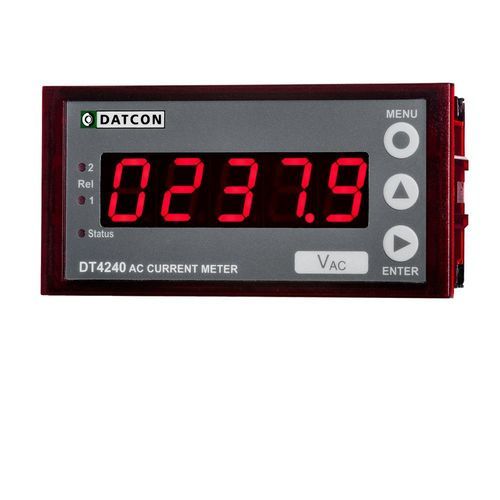

Digitales Voltmeter DT4240 series

für SchalttafeleinbauDC

Das DT4240 ... Wechselspannungsmessgerät ermöglicht die Anzeige der Spannungsbereiche 0-125 VAC / 0-250 VAC/ 0-450 VAC (Effektivwert max.) auf dem Bedienfeld. Die große 5-stellige, 14,2 mm hohe LED-Anzeige macht den Prozesswert auch aus der Entfernung gut sichtbar. Der angezeigte Wert ist proportional zum True RMS-Wert der Eingangsspannung. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Steuerungsaufgaben 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll *. (* entweder analoge oder Kommunikationsoption kann gleichzeitig implementiert werden) Ein großer Vorteil der mikrocontrollerbasierten Technologie ist die einfache Konfiguration vor Ort über die frontseitige Folientastatur. Die Konfigurationsparameter: Eingangsbereich, Spannungswandlerverhältnis, Signalfilterung, Ausgangsskalierung, Aktualisierungsrate der Anzeige, Grenzwertmodi, Grenzwerte usw. werden im EEPROM gespeichert. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Spannungsversorgungsvarianten: 24 VDC ±10% (DT4240 ...) oder 230 V AC/DC ±10% (DT4240 ... PS). Das DT4240 ... ist in einem 96 × 48 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP 65 und von der Rückseite die Schutzart IP 30 aufweist und für den Einbau in die Schalttafel vorgesehen ist.
