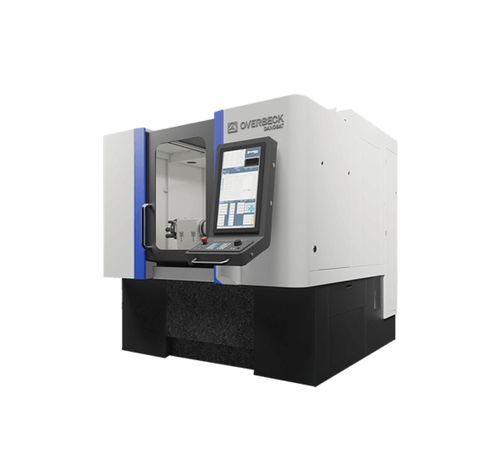

Außenrundschleifmaschine IRD series

Innenrundfür Innengewindefür Aussengewinde

Übersicht
Die IRD-Serie vereint Innen-, Außen- und Radius-Schleifen in einem Maschinenkonzept und einer Softwareumgebung. Entwickelt für flexible Fertigung und Automatisierungsintegration, umfasst die Baureihe drei Modelle (IRD-300, IRD-500, IRD-700) und zahlreiche Konfigurationsoptionen für unterschiedliche Bauteile und Losgrößen.

Prozessflexibilität

• Mehrere Schleifprozesse in einer Aufspannung: Innen (ID), Außen (OD), Stirn, Kegel, Radius, Gewinde, Nicht-Rund- und Lehren-/Jig-Schleifen.
• Radius-Schleifen integriert mit Nicht-Rund-Schleifen im gleichen System.
• Bis zu 5 Schleifspindeln und eine In-Prozess-Messsonde je nach Modell/Konfiguration möglich.

Software: DoGrind+

• All-in-one-Umgebung für einfache und komplexe Schleifzyklen.
• Direktprogrammierung an der Maschinensteuerung für viele Zyklen ohne externe Software.
• Assistenten für Gewinde-, Nicht-Rund-, Jig- und Kegel-Schleifen zur Unterstützung bei Auswahl, Bestätigung und Ausführung.
• Schnelle kundenspezifische Anpassungen mit kurzen Implementierungszeiten.

Automatisierung

• Für einfache Integration ausgelegt: kompakte Modelle bieten Platz für einen integrierten Roboter.
• Flexible Automatisierungsfamilien: Roboter in der Maschine (S FLEXMOTION), Roboter in einer Zelle (M FLEXMOTION), externer Roboter oder Portal-Lösungen (L FLEXMOTION, M MOTION, L MOTION, HYBRID).
• Lösungen abgestimmt auf Bauteile, Losvielfalt und Produktionslayout (Roboter, Portale, Hybridsysteme).

Overbeck precision & Schlüsseltechnologien

• Natürliche Granit-Maschinenbasis für thermische Stabilität und Vibrationsdämpfung.
• Linearmotoren für schnelle, präzise, spielfreie Achsbewegungen bei geringem Wartungsaufwand.
• Interne Direktantriebs-Arbeitsköpfe für Steifigkeit, Modularität und stabile Leistung in langen Zyklen.
• Hochpräzise Schleifspindeln mit integrierten Motoren, optimierten Lagern und Schmierung für thermische Stabilität und gleichbleibende Oberflächenqualität.

Highlights

• Kompakte Aufstellfläche (IRD-300 ist ca. 40 % kleiner als viele Alternativen) bei hoher Flexibilität.
• Drei Modellvarianten zur Abdeckung eines weiten Teilebereichs: IRD-300, IRD-500, IRD-700.
• Energieeffiziente Software mit Leistungs-Kompensation zur Reduzierung des Energieverbrauchs (bis zu ~30 % Einsparpotenzial je nach Prozess).

Konfiguration
Verfügbare Optionen und kundenspezifische Konfigurationen (Beispiele):

• Spindelturm: direktgetriebener Turm mit ~300° Schwenkbereich; Kapazität für bis zu 5 Spindeln plus eine Messsonde.
• Spannsysteme: 3-Backen-Futter, Magnetfutter, Schuhsystem, kundenspezifische Futter, Reitstock, Gegenlager.
• Dressiersysteme: fester Dresser, Dressier-Spindel, Radius-Dresser, Dressier-Revolver, Dresser am Arbeitspindelkopf, Rollen-Dresser.
• Messsysteme: Tastkopf, In-Prozess-Messung, Nachprozess-Messung, Werkzeugmessgerät.

Technische Daten (Übersichtstabelle)
Spalten: IRD-300 | IRD-500 | IRD-700
Max. Innen-Ø Schleifen (mm): 200 | 300 | 500
Max. Innen-Schleiflänge (mm): 100 | 200 | 400
Max. Außen-Schleiflänge (mm): 100 | 150 | 400
Max. Drehdurchmesser Werkstück (mm): 215 | 360/410 | 700
Max. Werkstücklänge inkl. Spannsystem (mm): 250 | 400 | 700
Max. Werkstückgewicht inkl. Spannsystem (kg / Nm): 80/100 | 80/100 - 180/300 | 500/500
B0-Achsen-Schwenkwinkel (º): +91º / -15º | +91º / -15º | +91º / -15º
X- und Z-Achsen-Hub (mm): 400/300 | 450/485 | 700/700
Maschinenabmessungen H x B x T (cm): 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

Technische Spezifikationen

• Bezeichnung: IRD-Serie (IRD-300, IRD-500, IRD-700).
• Max. Innen-Ø: 200 mm (IRD-300), 300 mm (IRD-500), 500 mm (IRD-700).
• Max. Innenlängen: 100 / 200 / 400 mm (Modelle 300/500/700).
• Max. Außenlängen: 100 / 150 / 400 mm.
• Max. Werkstück-Ø: 215 mm / 360 oder 410 mm / 700 mm.
• Max. Werkstücklänge inkl. Spannsystem: 250 / 400 / 700 mm.
• Max. Werkstückgewicht inkl. Spannsystem: ca. 80–500 kg abhängig von Modell und Konfiguration.
• Achsenhübe X / Z bis zu 700 / 700 mm im größten Modell.
• B0-Schwenkbereich: +91º / -15º.
• Maschinenaufstellmaße (HxBxT): IRD-300 ca. 215 x 210 x 220 cm; IRD-500 ca. 215 x 275 x 225 cm; IRD-700 ca. 235 x 400 x 280 cm.
• Bis zu 5 Schleifspindeln plus Messsonde optional; mehrere Dressier- und Spannvarianten unterstützt.
• Granitbett, Linearmotoren, Direktantriebs-Arbeitsköpfe und thermisch stabile Spindelauslegung für hohe Wiederholgenauigkeit und Oberflächenqualität.
