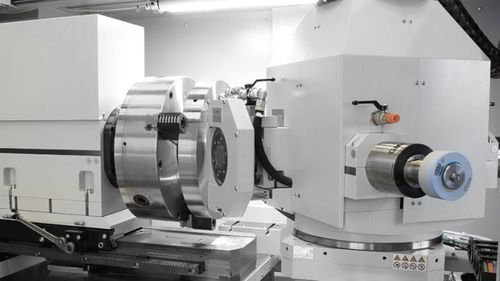

Außenrund-Schleifzentrum

Innenrundfür Innendurchmesserfür Wellen

Übersicht
Overbeck entwickelt und baut Schleiflösungen, die exakt auf Ihr Werkstück abgestimmt sind. Basierend auf jahrzehntelanger Erfahrung und tiefem Fertigungs-Know-how entstehen hochpräzise, flexible und effiziente Lösungen. Zwei beispielhafte Anwendungen sind: Lösungen für große Lagerkomponenten sowie für Spindelwellen und Gehäuse.

Highlights
Spezielle Anwendungen erfordern spezielle Lösungen. Unsere maßgeschneiderten Schleifmaschinen entstehen aus enger Zusammenarbeit mit Herstellern und jahrelanger Praxiserfahrung. Jedes Detail – von der Mechanik bis zur Software – wird speziell für das jeweilige Werkstück entwickelt.

Praxisbeispiel: ILD-700 (Große Lagerringe)
Entwickelt für das Schleifen großer Lagerringe. Die ILD-700 wurde konzipiert, um ein breites Spektrum an Lagergeometrien abzudecken und gewährleistet höchste Präzision und Stabilität, auch bei anspruchsvollsten Luft- und Raumfahrtkomponenten.

• Prozessflexibilität: Innen- und Außenschleifen, Laufbahnen, Kegel und Borde in einer einzigen Aufspannung.
• Angepasste Maschinenarchitektur: U-Achse für große Durchmesser; vielfältige Abrichtsysteme (feststehend, rotierend, Radius- oder Rollenabrichter), einzeln oder in Kombination mit einem Revolver.

Praxisbeispiel: IED-1200 (Spindelwellen und Gehäuse)
Komplettbearbeitung in einer einzigen Aufspannung. Die IED-1200 führt simultan Innen- und Außenschleifen durch und garantiert idealen Bezug zwischen Innen- und Außenbearbeitung.

• Unabhängige Kreuzschlitten für Innen- und Außenschleifen.
• Hohe Steifigkeit und integrierte Messsysteme.
• Erzielbare Ergebnisgüte: unter 2 µm in Rundheit, Konzentrizität und Zylindrizität.

Overbeck Präzision
Alle Komponenten sind auf Präzision, Steifigkeit und thermische Stabilität ausgelegt, um Werkstückqualität zu verbessern und konstante Fertigungsgenauigkeit sicherzustellen. Overbeck-Lösungen kombinieren mechanische Konstruktion, Steuerungsarchitektur und Mess- und Regeltechnik.

Software
Software ist eng auf die Maschine abgestimmt und kann individuell an Werkstücke angepasst werden, ohne die Flexibilität einzuschränken. Merkmale:

• Grafischer Katalog zur Speicherung kundenspezifischer Programme und Profile.
• Unterstützung für Polygone, Exzenter, Quadrate, Stempel und komplexe Konturen.
• Automatische Profilerzeugung durch Eingabe weniger werkstückspezifischer Parameter.

Anwendungsfelder / Beispiele
Große Lagerkomponenten (z. B. Luft- und Raumfahrt), Spindelwellen, Gehäuse und weitere kundenspezifische Bauteile mit hohen Anforderungen an Maßhaltigkeit und Oberflächengüte.

Charakteristika / Spezifikationen technische

• Maschinentyp: kundenspezifische Innenschleiflösungen (ein- oder mehrfunktional, auf Werkstück ausgelegt).
• Bearbeitungsmöglichkeiten: Innen- und Außenschleifen, Laufbahnen, Kegel, Borde, komplexe Konturen.
• Aufspannung: Komplettbearbeitung in einer Aufspannung (bei ausgewählten Modellen wie IED-1200).
• Mechanik: hohe Steifigkeit, thermische Stabilität, U-Achsen-Option für große Durchmesser.
• Abrichtsysteme: feststehende, rotierende, Radius- und Rollenabrichter; Auswahl einzeln oder kombiniert (z. B. Revolverlösungen).
• Mess- und Regeltechnik: integrierte In-Prozess-Messsysteme zur Sicherung von Rundheit, Konzentrizität und Zylindrizität.
• Ergebnisgüte: möglichkeitsweise unter 2 µm in kritischen Maßeigenschaften (je nach Anwendung und Ausstattung).
• Software: grafischer Katalog, parametergesteuerte Profilgenerierung, Unterstützung für komplexe Konturen.
• Anwendungsbereiche: Luft- und Raumfahrt, Lagerkomponenten, Spindelhersteller, Großteilefertigung.
