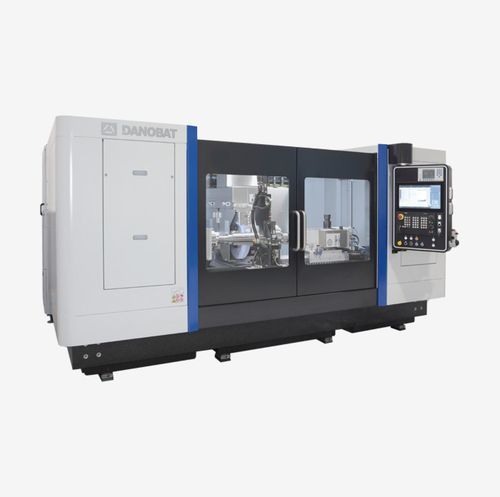

Außenrundschleifmaschine CGX

für große Werkstückefür Teilevertikal

Produktübersicht
Die CGX ist eine kompakte Zylinderschleifmaschine, die eine geringe Stellfläche mit hoher Werkstückkapazität verbindet. Sie benötigt bis zu 30 % weniger Platz als herkömmliche Tischlösungen und verarbeitet Werkstücke bis 1.800 mm Länge, Ø540 mm Durchmesser und 500 kg Gewicht.

Schlüsselfunktionen

• Drei‑Rads‑Konfiguration (2x OD, 1x ID) für Außen‑, Innen‑, Gewinde‑ und komplexes unrundes Schleifen
• Kompakte Stellfläche bei hoher Werkstückkapazität
• Optionale integrierte MDM‑Messvorrichtung für Vor‑, In‑ und Nachprozessmessung

Highlights

• Max. Werkstücklänge: 1.800 mm
• Max. Werkstückdurchmesser: Ø540 mm
• Max. Werkstückgewicht zwischen Spitzen: 500 kg

Messfähigkeit (optional)
Die CGX kann mit einer hausinternen MDM‑Messvorrichtung ausgestattet werden, die Messungen vor, während und nach dem Schleifprozess ohne Produktionsstopp ermöglicht. Messbereich: 5–125 mm; geeignet für unterbrochene oder variierende Oberflächen. Typische Leistung: Genauigkeit ±1,5 μm; Wiederholgenauigkeit 1 μm.

Technologie

• Maschinenbett aus Naturgranit: hohe Dämpfung, hervorragende thermische Stabilität und integrierte Kühlmittelführung
• Schwenkbare B‑Achse: Torquemotorantrieb, spielfrei, hochauflösender Drehgeber für sehr gute Winkelwiederholgenauigkeit (z. B. ±1 μm bei R = 650 mm)
• Linearmotoren: weniger Verschleißteile, schnellere Achsbeschleunigung und höhere Wiederholgenauigkeit
• Schleifspindelköpfe: montiert auf Ultra‑Präzisionslagern (hydrostatisch optional) mit Dauerschmierung; angetrieben durch integrierte Elektros­pindeln

Software

• DoGrind+ Suite mit integrierten Expertenfunktionen
• GrindIQ — intelligente Prozessdefinition: berechnet optimale Schleifparameter aus Bauteildaten
• GrindTune — adaptive Prozessoptimierung: passt Parameter kontinuierlich an zur Verbesserung von Oberflächenqualität, Maßhaltigkeit und Zykluszeit

Technische Daten (metrisch)
Max. Spitzenweite — 1.800 mm
Max. zu schleifender Durchmesser — 540 mm
Max. Gewicht zwischen den Spitzen — 500 kg
Max. Schleifscheibendurchmesser — Ø508 x 80 mm
Max. Umfangsgeschwindigkeit Schleifscheibe — 80 m/s
Leistung Außenschleifspindel — 15 kW

Technische Daten (imperial)
Max. Spitzenweite — 70.9 in
Max. zu schleifender Durchmesser — 21.2 in
Max. Gewicht zwischen den Spitzen — 1,102 lb
Max. Schleifscheibendurchmesser — Ø20 x 3.14 in
Max. Umfangsgeschwindigkeit Schleifscheibe — 15,750 sfpm
Leistung Außenschleifspindel — 20.1 hp

Anwendungen & Kapazität
Die CGX ist für das Schleifen großer und schwerer Bauteile in kompakter Bauweise ausgelegt. Sie unterstützt Außen‑/Innen‑ und Gewindeschleifen sowie komplexe Geometrien und lässt sich für hochvolumige oder hochpräzise Fertigungen mit In‑Process‑Messung integrieren.

Technische Spezifikationen

• Modell: CGX
• Max. Spitzenweite: 1.800 mm (70.9 in)
• Max. zu schleifender Durchmesser: 540 mm (21.2 in)
• Max. Gewicht zwischen den Spitzen: 500 kg (1,102 lb)
• Max. Schleifscheibendurchmesser: Ø508 x 80 mm (Ø20 x 3.14 in)
• Max. Umfangsgeschwindigkeit: 80 m/s (15,750 sfpm)
• Außenschleifspindel: 15 kW (20.1 hp)
• Arbeitskopfanordnung: 2x OD‑Räder + 1x ID‑Rad
• Maschinenbett: Naturgranit mit integrierter Kühlmittelführung
• B‑Achse: schwenkbar, hohe Auflösung, torquemotorangetrieben, spielfrei
• Achsantriebe: Linearmotoren für hohe Dynamik und Wiederholgenauigkeit
• Optionales Messsystem: integrierte MDM‑Messvorrichtung (5–125 mm), Genauigkeit ±1,5 μm, Wiederholgenauigkeit 1 μm
• Software: DoGrind+ mit GrindIQ und GrindTune
