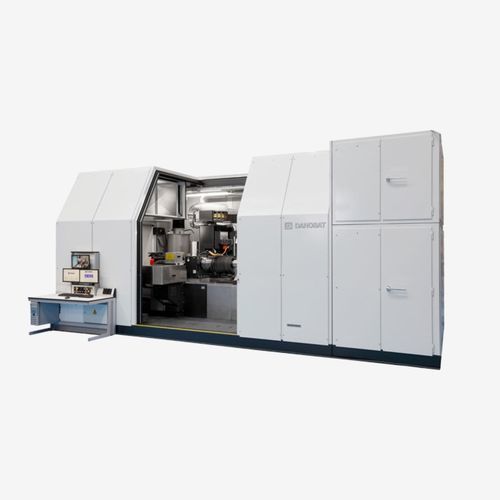

Schleifmaschine für Turbinenschaufel mBTG-DANTIP

für RotorhorizontalCNC

Kurzbeschreibung
Diese Maschinen schleifen, entgraten und messen die Schaufelspitzen von montierten Luftfahrttriebwerks- und APU-Rotoren während des Betriebs bei Drehzahlen bis zu 7000 U/min. Die mBTG-DANTIP Plattform unterstützt verschiedene Rotorgrößen und -konfigurationen und kann als eigenständige Zelle oder integriert mit vertikalen Schleifmaschinen für Match‑Grinding geliefert werden.

Highlights

• Mehr als 35 Jahre Partnerschaft mit Triebwerks‑OEMs und großen MRO‑Standorten
• Optimiertes, steifes, dynamisches und thermisch stabiles Maschinenkonzept
• Spindel mit einer durchschnittlichen Lebensdauer von über 10 Jahren
• Lieferbar als Zelllösung mit vertikalen Schleifmaschinen für Match‑Grinding
• Globales Expertenteam für Schaufelspitzen‑Schleifprozesse

Technologie

• Klimatisiertes Gehäuse für thermische Stabilität und Prozessgenauigkeit
• Robuste Sockel und doppelte Schrägkugellager je Spindel für hohe Steifigkeit
• dBTM In‑Process‑Messsystem: OEM‑zugelassenes, intern entwickeltes Laser‑Messsystem
• Hochgeschwindigkeitslaser für Echtzeitmessung und automatische Prozesssteuerung
• Dialogprogrammierung DANTIP mit Fertigzyklen zur Minimierung des Bedienereinflusses

Technische Daten (metrisch / je Modell)

• Modelle: mBTG-400 | mBTG-800 | DANTIP-R3
• Schleifdurchmesser (mm): 410 | 800 | 1370
• Schleiflänge (mm): 600 | 860 | 1500
• Max. Werkstücklänge (mm): 750 | 1400 | 2000
• Werkstückdrehzahl (rpm): 10–7000 (mBTG-400) | 10–4500 (mBTG-800; 7000* spezielle Konfiguration) | 10–3000 (DANTIP-R3; 4500* spezielle Konfiguration)
• Schwenkbereich Schleifspindel (°): -10 bis +200 (alle Modelle)

Typische Anwendungen

• Rotoren für Flugzeugtriebwerke (Passagierflugzeuge und Hubschrauber)
• Rotoren für Gasturbinen

Service

• Jährliche vorbeugende Wartung, Kalibrierung und individuelle Servicepläne
• Retrofit‑Optionen: Steuerungs‑ und dBTM‑Upgrades sowie Maßnahmen gegen Obsoleszenz
• Re‑Tooling: Entwicklung und Fertigung von Werkzeugpaketen für Rotoren

Charakteristika / technische Spezifikationen

• Modell: mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Max. Schleifdurchmesser (mm): 410 / 800 / 1370
• Max. Schleiflänge (mm): 600 / 860 / 1500
• Max. Werkstücklänge (mm): 750 / 1400 / 2000
• Werkstückdrehzahl: bis zu 7000 rpm (modell-/konfigurationsabhängig)
• Schwenkbereich Schleifspindel: -10° bis +200°
• In‑Process‑Messung: dBTM Hochgeschwindigkeits‑Laser (OEM‑zugelassen)
• Betrieb: vollautomatisch mit DANTIP Dialogprogrammierung und Fertigzyklen
• Umgebungs­steuerung: klimatisiertes Gehäuse für thermische Stabilität
• Mechanisches Design: robuste Sockel und doppelte Schrägkugellager für hohe Steifigkeit
