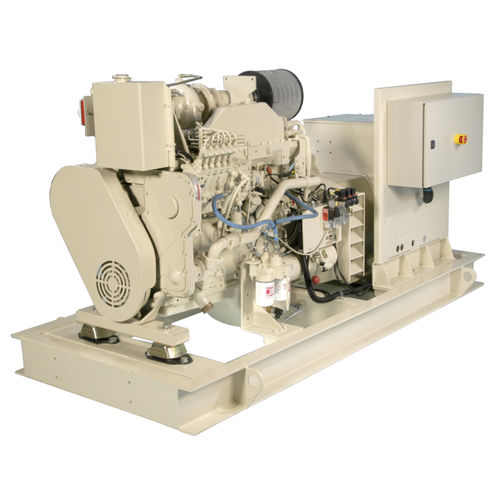

Diesel-Stromaggregat 6C-CP

dreiphasigstationär50 Hz

Überblick
136-170 kWe

• Cummins-Dieselmotoren in Kombination mit etablierten Branchen-Alternatoren (STAMFORD UCM274H). Entwickelt, integriert und montiert für effiziente Leistung.
• Entwickelt für marine Einsatzbedingungen für lange Lebensdauer und hohe Betriebsverfügbarkeit.
• Vereinfachte Integration an Bord mit weniger komplexen mechanischen Anschlüssen.
• Erhältlich mit Multi-Station Alarm- und Überwachungsbedienfeldern über ein lokales digitales Netzwerk zur Erfüllung der Anwendungsanforderungen.
• Integriertes Alarmsystem konfigurierbar zur Anbindung an zentrale Datensysteme des Schiffs.
• Flexible Konfigurationen zur Anpassung des Generatorsets an betriebliche Anforderungen.
• Vollständige Garantie gilt für das komplette Generatorset und ist weltweit gültig.
• Verpackt von G&M Tex Ltd in Ipswich, UK.

Eigenschaften und Vorteile
Motoreigenschaften

• Reihen-Sechszylinder-Turbodiesel mit mechanischem Kraftstoffsystem: geringer Wartungsaufwand und guter Kraftstoffverbrauch. Optionaler elektronischer Drehzahlregler.
• Verfügbar mit Wärmetauscher, Kielkühler oder fest montiertem Kühler.
• Kühlerkonfigurationen mit unabhängigen Startsystemen, die nicht von den Startsystemen des Schiffs abhängig sind.
• Entspricht SOLAS-Anforderungen an Oberflächentemperatur und ist klassifizierbar für UMS-Anwendungen (Unmanned Machinery Space) gemäß IACS-Regeln.
• IMO-Emissionszertifizierung durch Lloyd's Register; Zulassungen von Klassifikationsgesellschaften verfügbar.
• Einheiten auf Gruppenebene klassifizierbar mit hochwertigen stranggepressten Aluminium-Kabelkanälen, Duplexfilterung und zugelassenen Beschlägen.

Eigenschaften des Alternators

• 12,3-Phasen Statorauslegung ermöglicht ein breites Spektrum rekonfigurierbarer Ausgangsoptionen.
• Spezifisch für den maritimen Einsatz mit IP23-Schutz ausgelegt.
• Reihen-Sechszylinder-Turbodiesel gekoppelt an einen Permanentmagnetgenerator mit einlagiger Lagerung liefert konstante Erregung unter allen Bedingungen.
• Standardwicklung mit 2/3-Pitch zur Reduzierung übermäßiger Neutralströme.
• Klassifizierbar für UMS-Anwendungen gemäß IACS-Regeln.
• Dynamisch ausgewuchtete Rotoren mit lebensdichtenden Kugellagern.
• Integrierte Kondensationsschutzheizer und zwei Sätze Thermistoren.

Leistung und Anwendungen
Frequenz: 50, 60 Hz

Tabelle - Eignung / Leistung
Geeignet für | kW | kVA
Primärversorgung | 136 - 170 | 170 - 213

Zertifizierungen
IMO 1, IMO 2, IMO Tier I

Geografische Verfügbarkeit
Afrika & Naher Osten, Asien-Pazifik, Europa, Indien, Lateinamerika, Nordamerika

Spezifikationen (Auszug)
Motormodell: 6CTA8.3-D(M)
Generator: STAMFORD UCM274H

Abmessungen und Gewicht (Tabelle)
Spalten: , mm (in), KC & HX Konfigurationen, RAD Konfigurationen
Gesamtlänge | mm (in) | 2400 (94) | 2550 (100)
Gesamtbreite | mm (in) | 1250 (49) | 1250 (49)
Gesamthöhe | mm (in) | 1270 (50) | 1480 (58)
Gesamtgewicht | kg (lb) | 1720 (3792) | 1850 (4079)

Nennwerte und Spannungen (Auszug aus der Nennwertertabelle)
Generator-Modell: 6C-CP — Frequenz 50 Hz — Prime kW/kVA 136 / 170 — Zert: IMO Level I — Spannungen: 380 | 400 | 415
Generator-Modell: 6C-CP — Frequenz 60 Hz — Prime kW/kVA 160 / 200 — Zert: IMO Level I — Spannung: 416
Generator-Modell: 6C-CP — Frequenz 60 Hz — Prime kW/kVA 170 / 213 — Zert: IMO Level I — Spannungen: 440 | 460 | 480
RAD Notkühlungs-Nennwerte: 6C-CP — 50 Hz — 136 / 170 — Zert: IMO Level I — Spannungen: 380 | 400 | 415
RAD Notkühlungs-Nennwerte: 6C-CP — 60 Hz — 152 / 190 — Zert: IMO Level I — Spannungen: 416 | 440 | 460 | 480

Funktionen / technische Daten

• Motormodell: 6CTA8.3-D(M)
• Generator: STAMFORD UCM274H
• Betriebsfrequenz: 50 Hz und 60 Hz
• Leistungsbereich (kWe): 136 - 170 (abhängig von Konfiguration und Frequenz)
• Leistungsbereich (kVA): 170 - 213 (abhängig von Konfiguration und Frequenz)
• Verfügbare Spannungen (Beispiele): 380, 400, 415, 416, 440, 460, 480
• Klassifizierungen: IMO Level I / IMO 1, IMO 2, IMO Tier I
• Kühlungsoptionen: Wärmetauscher, Kielkühlung, radiatormontiertes Set
• Geeignet für UMS-Anwendungen und SOLAS-Konformität bezüglich Oberflächentemperatur
• Abmessungen (L x B x H) und Gewicht variieren je nach Konfiguration: z.B. KC & HX 2400 x 1250 x 1270 mm — 1720 kg; RAD 2550 x 1250 x 1480 mm — 1850 kg
