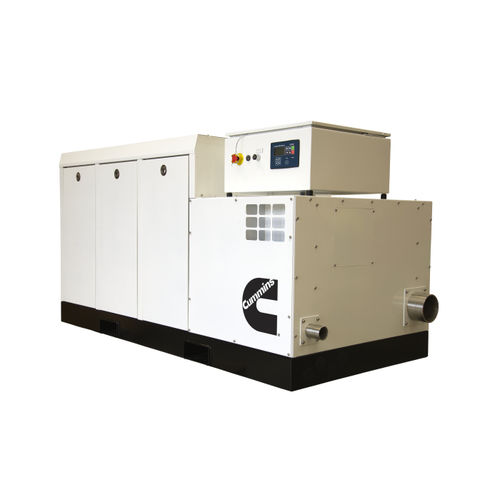

Stromaggregat für Schifffahrtsanwendungen QSB7 series

Dieseldreiphasigstationär

Produktübersicht
Der geschlossene Onan C-Power QSB7E wird für den Freizeitschiffsmarkt angeboten, während nicht-geschlossene QSB7-Generatoren seit 2012 zuverlässige Primär- und Notstromversorgung für Hunderte kommerzieller Schiffe liefern. Die QSB7E für Freizeitanwendungen verwendet denselben Motor, dieselben Alternatoroptionen und Steuerungen wie die kommerzielle Baureihe und ist mit einem akustischen Gehäuse für den Einsatz in Luxusyachten ausgestattet.

Konstruktion und Auswahlflexibilität
Cummins-Ingenieure haben die QSB7E-Familie auf Auswahlflexibilität ausgelegt. Es stehen zwölf QSB7E-Modelle zur Auswahl; Varianten umfassen unclassed, class-ready und voll klassifizierte Ausführungen. Mit den Nennabmessungen 2300 mm × 1100 mm und einem speziellen Heckauspuff minimiert die QSB7E verlorenen Raum und liefert Leistungen, die auch für die größten Megayachten geeignet sind.

Funktionen & Vorteile

• Cummins QSB7-Motor (werksseitig abgestimmt)
• Aluminium-Schallschutzgehäuse für den Einbau an Bord
• Wassergekühlte Heckauspuff-Konfiguration mit etwa 150 mm Platzersparnis
• Einseitiger Servicezugang zur vereinfachten Wartung
• Erhältlich in 50 Hz- und 60 Hz-Ausführungen, bis zu 195 kWe
• Erhältlich als unclassed, class-ready oder voll klassifizierte Einheit
• Onan-Generatoraggregate erfüllen, sofern zutreffend, zertifizierte EPA-Emissionswerte
• Konstruktion und Komponenten gestützt durch die langjährige maritime Erfahrung des Herstellers

Abmessungen
Länge : 2300 mm (90,5 in)
Breite : 1100 mm (43,3 in)
Höhe : 1200 mm (47,2 in)

Gewichte (ca.)
QSB7E-90/5 : 1890 kg (4158 lb)
QSB7E-108/5 : 1930 kg (4246 lb)
QSB7E-119/5 : 1980 kg (4356 lb)
QSB7E-136/5 : 2020 kg (4444 lb)
QSB7E-152/5 : 2100 kg (4620 lb)
QSB7E-74/6 : 1800 kg (3960 lb)
QSB7E-88/6 : 1820 kg (4004 lb)
QSB7E-104/6 : 1890 kg (4158 lb)
QSB7E-124/6 : 1903 kg (4246 lb)
QSB7E-148/6 : 1980 kg (4356 lb)
QSB7E-170/6 : 2020 kg (4444 lb)
QSB7E-195/6 : 2100 kg (4620 lb)

Leistungsdaten & Spezifikationen (ausgewählte Modelle)
QSB7E-90/5 — Hz: 50 — VAC: 380/400/415 — kWe: 90 — kVA: 112,5 — kWm: 122 — Alternator: 274E — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1500
QSB7E-108/5 — Hz: 50 — VAC: 380/400/415 — kWe: 108 — kVA: 135 — kWm: 122 — Alternator: 274F — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1500
QSB7E-119/5 — Hz: 50 — VAC: 380/400/415 — kWe: 119 — kVA: 149 — kWm: 164 — Alternator: 274G — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1500
QSB7E-136/5 — Hz: 50 — VAC: 380/400/415 — kWe: 136 — kVA: 170 — kWm: 164 — Alternator: 274H — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1500
QSB7E-152/5 — Hz: 50 — VAC: 380/400/415 — kWe: 152 — kVA: 190 — kWm: 164 — Alternator: 274K — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1500
QSB7E-74/6 — Hz: 60 — VAC: 440/460/480 — kWe: 74 — kVA: 92,5 — kWm: 98 — Alternator: 274C — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-88/6 — Hz: 60 — VAC: 440/460/480 — kWe: 88 — kVA: 110 — kWm: 98 — Alternator: 274D — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-104/6 — Hz: 60 — VAC: 440/460/480 — kWe: 104 — kVA: 130 — kWm: 112 — Alternator: 274E — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-124/6 — Hz: 60 — VAC: 440/460/480 — kWe: 124 — kVA: 156 — kWm: 142 — Alternator: 274F — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-148/6 — Hz: 60 — VAC: 440/460/480 — kWe: 148 — kVA: 186 — kWm: 186 — Alternator: 274G — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-170/6 — Hz: 60 — VAC: 440/460/480 — kWe: 170 — kVA: 212,5 — kWm: 186 — Alternator: 274H — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800
QSB7E-195/6 — Hz: 60 — VAC: 440/460/480 — kWe: 195 — kVA: 244 — kWm: 210 — Alternator: 274K — Kühlung: Wärmetauscher oder Kielkühlung — pf: 0,80 — RPM: 1800

Technische Merkmale (Kernpunkte)

• Frequenzen: Modelle für 50 Hz und 60 Hz verfügbar
• Maximale Leistung: 195 kWe (QSB7E-195/6)
• Repräsentative Abmessungen: 2300 mm (L) × 1100 mm (B) × 1200 mm (H)
• Repräsentative Gewichtsbereiche: ca. 1800 kg – 2100 kg (modellabhängig)
• Leistungsfaktor: 0,80 (Standard)
• Kühlungsoptionen: Wärmetauscher oder Kielkühlung
• Einsatzbereich: Schiffsgeneratoren (Freizeitschiffe bis kommerzielle Schiffe)
